Вопросы и ответы

Для батарейного питания моделей данной серии используется только SDS батарея. Это дополнительная опция, которая не входит в комплект поставки. Батарея устанавливается в батарейный отсек прибора в нижней части корпуса. SDS батарея не предназначена для применения в осциллографах серии ADS-6000.

При получении новой батареи она может быть не полностью заряжена. Перед первым использованием зарядите аккумулятор минимум в течение 12 часов. После полной зарядки аккумулятора его может хватить до 4-6 часов в зависимости от интенсивности использования.

При подаче питания на осциллограф от батареи в правом верхнем углу дисплея будет отображаться индикатор заряда батареи.

Если индикатор не появился, то включите его через меню:
Нажмите кнопку UTILITY, далее кнопку H1 и поворотным регулятором выберите элемент Display. В пункте меню Battery выберите ON для отображения символа установленной батареи.

Состояние зарядки батареи отображается четырьмя статусами:

Если символ отображается без заливки, то прибор сможет работать не более 5 минут.

Для зарядки батареи, находящейся в приборе, используется сетевое питание прибора. Только при работе прибора от сети батарея заряжается, но при этом динамического показа процесса зарядки не происходит.

Для контроля текущего состояния питания имеется индикатор сети, который располагается сверху справа от дисплея над кнопкой F1.
Если индикатор сети зеленый - прибор включен в сеть, батарея полностью заряжена (при использовании батареи).
Если индикатор сети желтый - прибор включен в сеть, батарея заряжается (при использовании батареи).

1. Все дополнительные опции, кроме батарейного питания, в двух и четырехканальные осциллографы Актаком серии ADS-6000 устанавливаются только на заводе производителя и не активируются кодом!
2. Для четырехканальных осциллографов с вертикальным разрешением 8 бит (ADS-6124, ADS-6104, ADS-6064) доступен заказ приборов с возможностью декодирования сигналов последовательных шин. Для этого при заказе требуется указать следующие опции:
   • ADS-6000DEC Опция декодирования I²C/SPI/RS232
   • ADS-6000CAN Опция декодирования CAN
3. Для четырехканальных осциллографов с вертикальным разрешением 8/12/14 бит (ADS-6124H, ADS-6104H, ADS-6064H) указывать при заказе функцию декодирования сигналов последовательных шин не требуется, т.к. анализ протоколов I²C, SPI, RS-232, CAN доступен в них в штатной комплектации.

Во внутренней памяти осциллографа ADS-204x/205x можно сохранить файлы в двух видах: осциллограмма в формате *.csv и изображение в формате *.bmp.

1. Подключите прибор к ПК при помощи кабеля USB.
2. Нажмите кнопку System для перехода в меню системных настроек.
3. Нажмите функциональную кнопку F4 (2/2) для перехода на вторую страницу меню.
4. Последовательным нажатием функциональной кнопки F1 (USB) выберите режим HID или MSC.
   • Режим MSC используется для чтения файлов, хранящихся во внутренней памяти прибора.
   • Режим HID используется для управления осциллографом с ПК.

Да, можно. Управление прибором осуществляется при помощи SCPI команд. Протокол управления доступен для просмотра на сайте АКТАКОМ на странице соответствующего прибора (закладка "Документация"), а также в разделе "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ".

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
    • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
    • Используйте подходящую защиту от превышения напряжения.
    • Применяйте пробники, специфицированные только для данного типа прибора.
    • Не допускается замыкать накоротко выходные или входные разъемы прибора.
    • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
    • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
    • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
    • При подключении кабелей нельзя путать входные разъемы с выходными.
    • Разрешается использование предохранителей специфицируемых только для данного продукта.
    • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
    • Используйте только специфицированные для данного прибора батареи.
    • Замена батареи питания производится только при отключенном приборе.
    • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

• ADS-6000FG1 и ADS-6000FG2 Опции встроенного генератора;
• ADS-6000DMM Опция встроенного мультиметра
• ADS-6000DEC Опция декодирования I2C/SPI/RS232
• ADS-6000CAN Опция декодирования CAN
• ADS-6000VGA Опция VGA выход
• ADS-6000TDS Опция сенсорного дисплея

Буква «H» в индексе модели означает, что в приборе используется высокоскоростной АЦП, который позволяет добиться аппаратного разрешения по вертикали 12 и/или 14 бит вместо стандартных 8 бит.

1. Нажмите пиктограмму в нижнем правом углу экрана, чтобы вызвать панель меню.
2. Выберите пункт Утилиты на панели
3. Выберите Функция в нижнем меню, а в левом меню - СборДанн.

Функция анализа частотной характеристики FRA (АФЧХ) управляет встроенным генератором для формирования развертки сигнала синусоидальной формы в диапазоне частот с одновременным измерением амплитуды входного и выходного сигнала на тестируемом устройстве. На разных частотах производится измерение усиления и фазы и результаты вносятся на график частотной характеристики (диаграмму Боде). После завершения анализа частотной характеристики можно переместить маркер по диаграмме, для наблюдения измеренных значений усиления и фазы в каждой частотной точке.

Также можно настроить масштаб и смещение диаграммы для графиков усиления и фазы.

Функция анализа частотной характеристики FRA (АФЧХ) доступна для моделей ADS-6134, ADS-6144, ADS-6332, ADS-6352

Чтобы запустить анализ частотной характеристики, выполните следующие действия:

1. Выход генератора сигналов подключите ко входу тестируемого устройства.
2. На этот же вход подключите пробник канала CH1 осциллографа.
3. Выход тестируемого устройства через пробник подключите на канал CH2 осциллографа.
4. Нажмите кнопку Utility, выберите Функция в нижнем меню и затем выберите FRA

5. В нижнем меню выберите FRA. В правом меню установите флажок FRA и установите параметры в других пунктах меню.
6. В нижнем меню выберите пункт Setup или Chart. В правом меню установите для них нужные параметры в других пунктах меню.
7. В нижнем меню установите флажок Analysis, чтобы запустить анализ.

Если сигнал серьезно искажен или зашумлен, рекомендуется перед проведением анализа выбрать в осциллографе режим Усреднение по 4 или 16 выборкам.

1. Для активации режима и входа в меню одноканального генератора нажмите кнопку AFG.
2. Выберите Arb в нижнем меню, а затем Others в правом боковом меню, далее выберите Built-in
3. Выберите Common в правом боковом меню.
4. Вращением ручки поворотного регулятора М или при помощи сенсорного экрана выберите пункт Trapezia
5. В боковом меню настройте его параметры. Нажмите Frequence (Частота) и данный пункт сменится на Period (Период). Задайте 1 МГц через сенсорный экран или при нажатии на ручку поворотного регулятора появится всплывающая цифровая клавиатура
6. Для двухканального генератора попеременным нажатием кнопки CH1/2 выберите нижнее меню канала 1 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора) и канала 2 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора).

1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.

2. Кнопками под экраном прибора задайте настройки:

• Тип

  Сигнал: Формат сохранения - осциллограмма
  Настройки: Формат сохранения - установки
  Изображение: Формат сохранения - изображение
  Запись: Режим покадрового регистратора

• Источник

  Канал1

  Канал2

  Матем.

  Все.

• Ячейка&Вызов - вызов из ячейки памяти.

• Место хранения – usb-накопитель.

• Кнопка Сохр. запускает процедуру сохранения.

На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.

Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Soft6000

Любое электронное устройство имеет собственные шумы, вызванные наличием внутренних электрических трактов, например широкополосным усилителем. Такие шумы визуально отображаются на экране осциллографа в виде шумовой дорожки. ВСЕ цифровые осциллографы, вне зависимости от производителя, имеют так называемую шумовую дорожку (случайный шум) (читайте на сайте www.kipis.ru).

Естественно на наиболее чувствительных диапазонах вертикального отклонения шумовая дорожка визуально отображается более широкой и может даже занимать более деления (клетки), а то и полтора деления.

Толщина шумовой дорожки может зависеть от многих факторов. Кроме указанной вертикальной чувствительности основными параметрами, влияющими на ширину шумовой дорожки, могут быть, частота дискретизации, яркость сигнала, персистенция, режим регистрации, глубина записи, скорость обновления экрана или скорость захвата осциллограмм. Почему ширина дорожки разная при разных значениях этих параметров лежит в понимании самой сути цифровой осциллографии и в понимании выше указанных терминов. Кратко: при разных режимах - осциллограф регистрирует и захватывает разное количество точек, в данном случае - случайных точек из шумовой дорожки. Именно поэтому она может иметь разную ширину.

Шумы в цифровом осциллографе носят случайный характер, и измерять шумовую дорожку необходимо в режиме пикового детектора, при котором будут регистрироваться максимальные и минимальные пики. Все что находится в пределах этой шумовой дорожки - это область неопределенности.

В измерительной технике критерием работы того или иного измерительного прибора является соответствие его нормированным техническим характеристикам, прописанным в описании типа. Все остальные параметры являются типичными (типовыми), т.е. не нормированными, и следовательно не являющиеся обязательными. Практически для всех моделей любого производителя (и уж точно для моделей экономного класса, каким и является осциллограф ADS-6062H), значение ширины шумовой дорожки не только не нормируется, но даже не указывается вообще в технических характеристиках!

Более того, режим отображения по точкам - это вообще редко используемый режим и у ряда производителей осциллографов он функционально отсутствует. Основным режимом визуализации является режим отображения векторами, когда интерполятор прибора сам соединяет точки. Переключив осциллограф в этот режим, станет видно, что все точки и линии, видные в режиме отображения по точкам, находятся в пределах шумовой дорожки, а следовательно никоим образом не влияют на работу осциллографа. А ширина шумовой дорожки, занимающая менее половины клетки на наиболее чувствительных диапазонах вертикального отклонения, является абсолютно нормальной и не является неисправностью прибора.

Для быстрого сохранения изображения на дисплее во внутреннюю память планшетного осциллографа серии ADS-4000T проведите одновременно четырьмя пальцами по сенсорному экрану сверху вниз.

Для просмотра сохраненного изображения нажмите иконку на передней панели планшетного осциллографа, расположенную внизу справа от экрана.

В открывшемся экранном меню выберите иконку "Фото". На экране появятся все сохраненные снимки экранов (скриншоты).

Для чтения данных, записанных осциллографом на внешний USB-носитель в формате *.bin, можно воспользоваться программным обеспечением AKTAKOM DSO-Reader Pro.

В данном ПО реализована возможность чтения *.bin файлов. В стандартном окне выбора файлов для чтения, необходимо в списке типов файлов выбрать «Битовые файлы осциллографа (*.bin)» как представлено на иллюстрации ниже:

Нажать кнопку «Открыть» и ПО AKTAKOM DSO-Reader Pro отобразит сохраненный сигна:

Нажатием иконок на экране выбирается режим измерений горизонтальными и/или вертикальными курсорами.

Для управления двумя курсорами одновременно нажмите на дисплей двумя пальцами одновременно и проведите ими по экрану в сторону куда надо переместить курсоры. При движении вправо-влево управление происходит парой вертикальных курсоров (см . рис.)

При движении вверх-вниз управление производится положением горизонтальных курсоров.

Если требуется управлять одним курсором, то нажмите на соответствующий значок на курсоре одним пальцем

и передвиньте его в нужное положение.

Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.

Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).

Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…

Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.

Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).

По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).

Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.

Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.

Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.

Сохранение данных на внешний носитель.

1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.
2. Кнопкой «H5» выберите место хранения «внешний».
3. Кнопкой «H1» выберите тип данных.
   Wave - Формат сохранения - осциллограмма
   Setting - Формат сохранения - установки
   Image - Формат сохранения - изображение
   Record - Режим покадрового регистратора
4. Кнопкой «H2» выберите источник данных.
5. Кнопкой «H3» выберите объект и вывод.
6. Нажмите «H4» для запуска сохранения. На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.

Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Reader Pro.

Процедура автоматической калибровки (автокалибровки) позволяет повысить точность осциллографа при изменении температуры окружающей среды. Процедуру автокалибровки необходимо применить для достижения максимальной точности осциллографа при изменении температуры окружающей среды ≥5 градусов Цельсия.

Для вызова процедуры автоматической калибровки нажмите кнопку UTILITY, затем нажмите кнопку H1. Далее поворотным регулятором выберите пункт меню Adjust. Меню автоматических настроек включает следующие пункты:

• Self Cal - вызов процедуры автоматической калибровки;
• Default - вызов заводских настроек (настроек, записанных в памяти прибора).

Процедура автокалибровки следующая:

1. Перед запуском автокалибровки необходимо отключить пробники и соединительные кабели от входных разъёмов осциллографа.
2. Нажмите кнопку UTILITY.
3. Нажмите кнопку H1.
4. Поворотным регулятором выберите элемент Adjust.
5. Нажмите кнопку H2. На экране осциллографа появится информационное окно.
6. Нажмите кнопку H2 для запуска процедуры автокалибровки или любую другую кнопку, если процедуру автокалибровки выполнять не надо.

Да. Можно. Покажем реализацию этой возможности на примере.

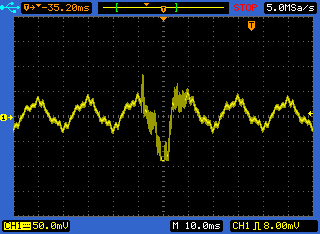

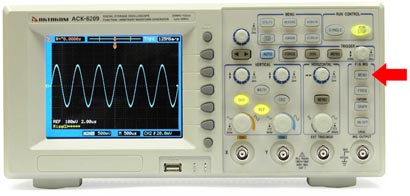

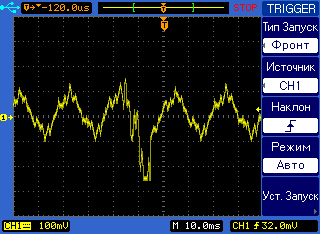

1. Получим на осциллографе-генераторе АСК-6209 следующий сигнал

2. Далее заходим в меню встроенного генератора

3. Выбираем работу с пользовательской формой сигнала в меню Output Type элемент User ARB

4. Переходим на вторую страницу меню и выбираем элемент Capture/Storage

5. Сохранить форму сигнала можно, как во внутреннюю память, так и на внешний USB носитель. В качестве примера сохраним во внутреннюю память. Выбираем элемент Internal Storage. Далее выбираем сохранение в энергонезависимую память в ячейку User03. Сохраняем форму в данную ячейку нажатием функциональной кнопки Save.

Форма сигнала с осциллографа сохранена во внутреннюю память прибора Теперь необходимо убедиться, что форма сигнала с осциллографа может быть использована в качестве пользовательской формы встроенного генератора АСК-6209

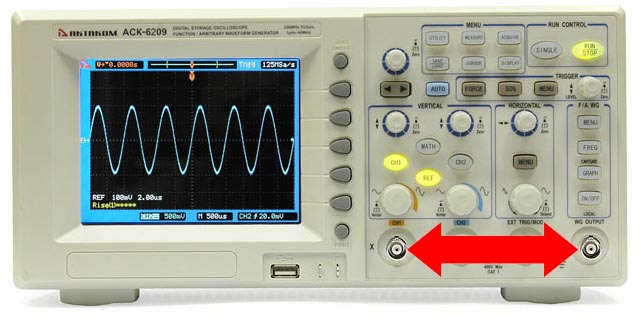

6. Подключаем на выход генератора кабель и соединяем его со входом CH1 осциллографа

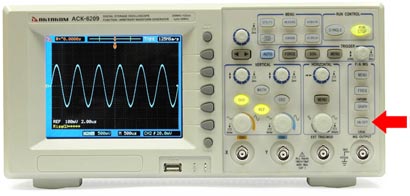

7. Нажимаем кнопку включения выхода генератора WG Output

8. Повторяем п.2-п.5, но вместо п.6 выполняем загрузку сохраненной формы - элемент Load

9. Получаем на дисплее осциллографа сигнал пользовательской формы со встроенного генератора, который по форме аналогичен захваченному ранее осциллографом

Вариант 1.

Просто посмотреть размер глубины записи в специальной области на рабочем окне

Вариант 2.

Можно рассчитать глубину записи автоматически

1. Подадим на осциллограф сигнал c генератора в виде меандра с частотой 1 МГц.

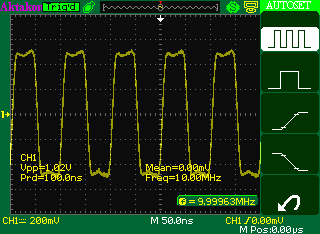

2. Нажмем кнопку "Auto" на осциллографе для получения устойчивой картинки.

Здесь и в дальнейшем лучше проводить работу в режиме отображения сигнала точками (dots)

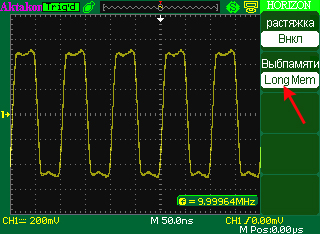

3. Нажмите на кнопку ACQUIRE для вызова на экран основного меню регистрации. Далее нажмем функциональную кнопку H2 для перехода в режим выбора размера памяти и затем функциональную кнопку F5 для выбора размера памяти 10 миллионов точек (10 М).

4. Остановим регистрацию сигнала. Для этого нажмите кнопку Run/Stop осциллографа

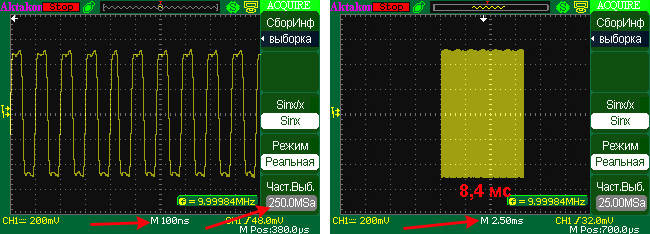

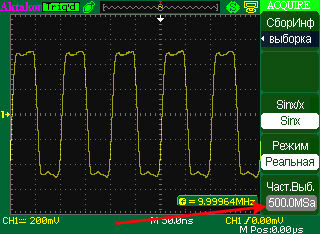

5. Растянем осциллограмму, чтобы увидеть расстояние между точками.

Из рисунка видно, что расстояние между точками соответствует одному делению. При развертке 1 нс/дел, точки располагаются через 1 нс.

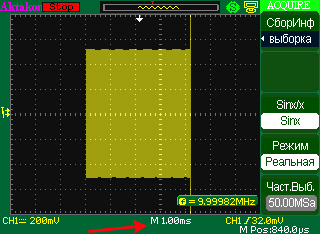

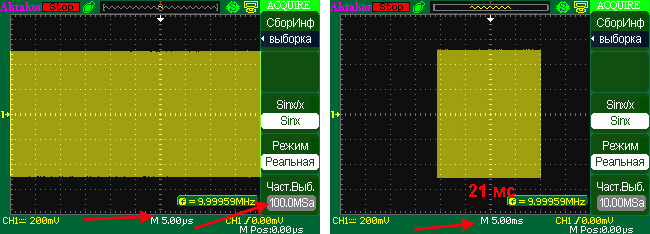

6. Далее установим развертку таким образом, чтобы весть захваченный сигнал оказался на экране. В нашем случае наиболее хорошо виден весь захваченный сигнал при развертке - 5 мс/дел.

В этом случае захваченный сигнал занимает 2 деления, т.е. его длина 10 мс

7. Теперь можно рассчитать сколько точек помещается в зарегистрированном сигнале. Для этого длину записанного в память сигнала 10 мс делим на расстояние между точками - 1 мс.
Т.е, 10 мс/1 нс = 10 миллионов точек.

Таким образом, видно, что заявленная максимальная глубина записи осциллографов Актаком серии AWG соответствует реальности и составляет 10 миллионов точек.

Вариант 3.

Расчет глубины записи на основе программного обеспечения

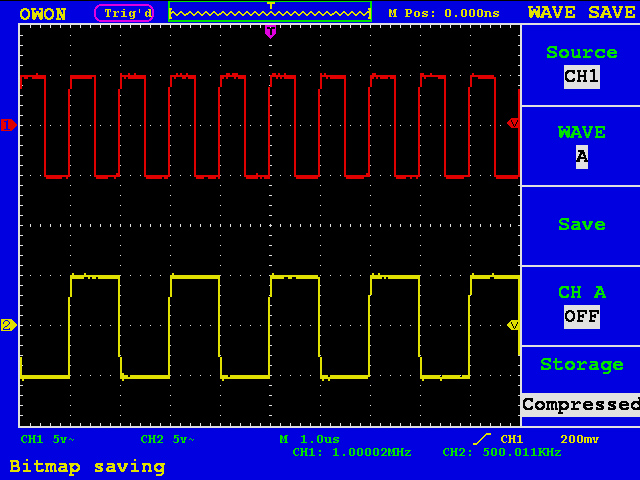

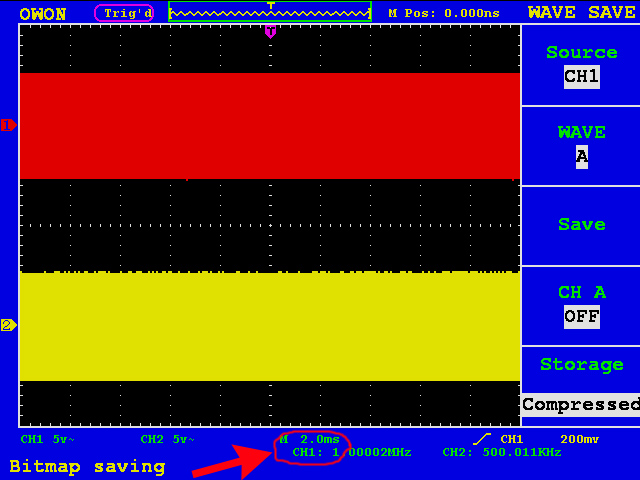

1. Подадим на вход осциллографа CHA сигнал. На экране осциллографа увидим картинку аналогичную приведенной ниже:

2. Вставим в USB-порт запоминающее устройство. Сохраним данные на USB-устройство. Для этого нажмем кнопку COPY . Процедура сохранения данных может занять несколько секунд.

Вся дальнейшая обработка данных будет происходить на персональном компьютере

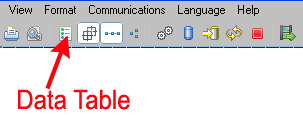

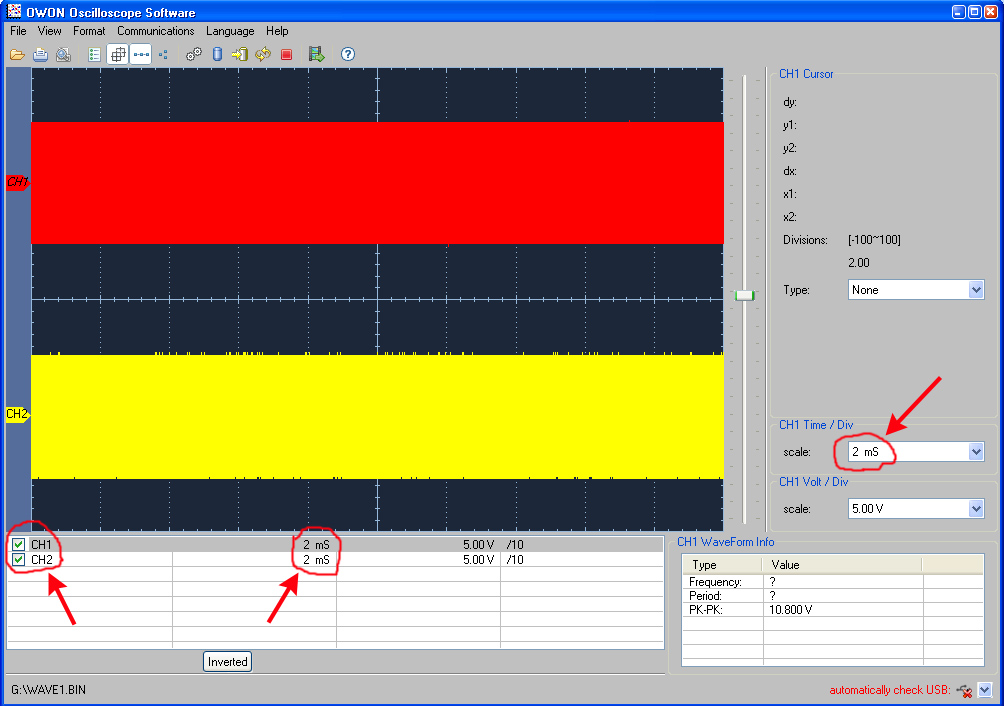

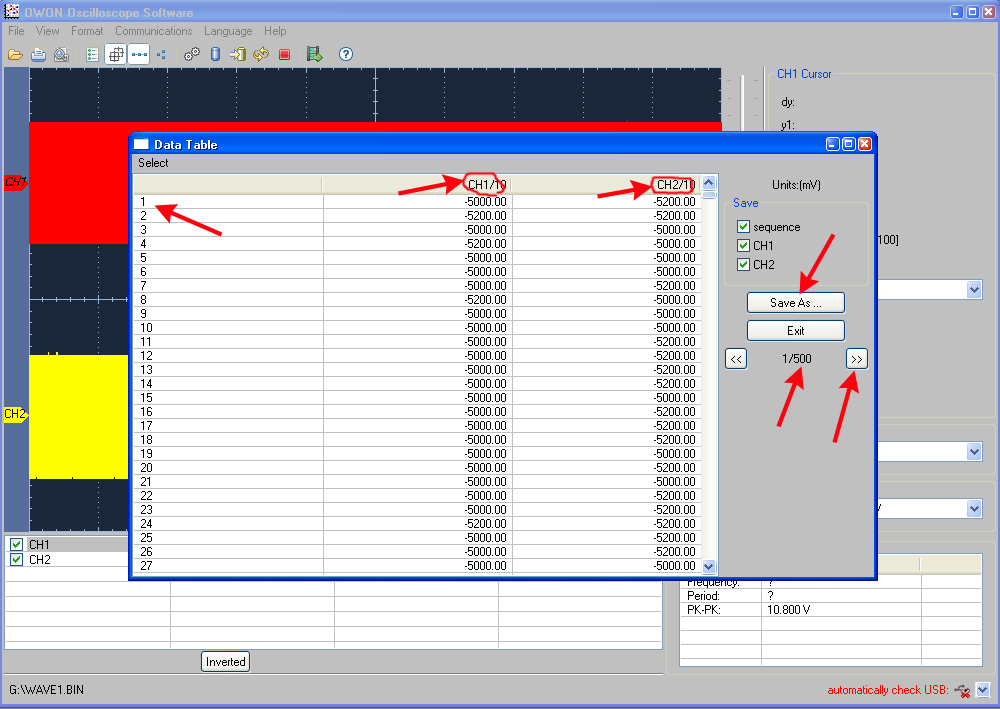

3. В программе обработки сохраненных данных от осциллографа на персональном компьютере откройте закладку File и далее пункт Open. Выберите сохраненный файл и подтвердите ввод нажатием клавиши Открыть.

4. Так как целью данной задачи является подтверждение возможности сохранить на осциллографе сигнал с глубиной записи 10 миллионов точек, то актуальным становится представление сигнала не в графической форме, а в виде таблицы данных. Для представления сигнала в виде таблицы данных нажмем на иконку Data Table:

5. На экране появится представление данных, полученных с осциллографа в виде таблицы (листы с 1 по 2000)

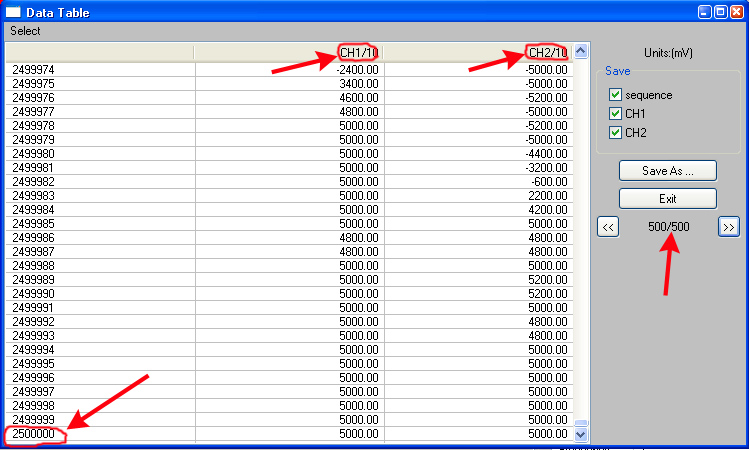

6. Прокрутив листы до конечного (с номером 2000) можно убедиться, что максимальная глубина записи достигает 10 млн. точек на канал

На самом деле никакой проблемы нет.

Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

Нормальное отображение при развертке 10 мс/дел:

Искажение формы того же сигнала на развертке 10 с/дел:

На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.

1. Подадим на осциллограф сигнал c генератора в виде меандра с частотой 10 МГц.

2. Нажмем кнопку "Auto" на осциллографе. На экране осциллографа получим картинку аналогичную приведенной ниже.

3. В органах управления горизонтальной системы осциллографа нажмем кнопку "Hori Menu" и установим режим длинной памяти "Long Mem":

4. Одним из преимуществ цифровых осциллографов Актаком серии АОС-5ххх является возможность отображения на экране текущего значения частоты дискретизации. Нажимаем на осциллографе кнопку "ACQUIRE"

Обращаем внимание, что установлен режим реальной частоты дискретизации (элемент "Режим" - "Реальная").

5. Запоминаем частоту дискретизации - 500 Мвыб/сек.

6. Остановим регистрацию сигналов. Для этого нажмем на осциллографе кнопку "RUN/STOP".

7. Далее установим развертку таким образом, чтобы весть захваченный сигнал оказался на экране. В нашем случае наиболее хорошо виден весь захваченный сигнал при развертке - 1 мс/дел

8. Из приведенной выше осциллограммы видно, что сигнал занимает 4 большие клетки и 1 маленькое деление, т.е. 4,2 мс. Таким образом, можно рассчитать сигнал какой длительности был захвачен в память.
При частоте дискретизации в момент захвата 500 Мвыб/сек, был захвачен сигнал длительностью 4,2 мс.
Т.е, 500 Мвыб/сек х 4,2 мсек = 2,1 миллионов точек.

9. Аналогично можно проверить глубины записи и при других развертках. криншоты и расчеты приведены ниже:

Для частоты дискретизации 250 Мвыб/сек:
250 Мвыб/сек х 8,4 мс = 2,1 млн точек

Для частоты дискретизации 100 Мвыб/сек:
100 Мвыб/сек х 21 мс = 2,1 млн точек

Таким образом, видно, что заявленная максимальная глубина записи осциллографов Актаком с длинной памятью АОС-5106, АОС-5110, АОС-5115 соответствует реальности и составляет 2,1 миллиона точек.

Режим сохранения в "длинную память" размером 2 миллиона точек будет проводиться для тех разверток, пока осциллограф регистрирует сигнал в нормальном режиме выборки и не переходит в режим самописца.

1. Подадим на вход осциллографа CHA сигнал с генератора в виде меандра с частотой 1 МГц.

2. На вход осциллографа CHB подадим меандр частотой 500 кГц

3. На экране осциллографа увидим картинку аналогичную приведенной ниже:

4. Установим коэффициент развертки равным 2.0 ms. На экране осциллографа видим аналогичную ниже картинку

5. Вставим в USB-порт на передней панели запоминающее устройство. Сохраним данные на USB-устройство. Для этого нажмем кнопку U-DISK COPY (кнопка B ). Процедура сохранения данных может занять несколько секунд.
Во время процесса сохранения в нижней части экрана будет гореть предупреждающая надпись "Waveform Saving". Пока горит эта надпись, запоминающее устройство нельзя удалять из USB-порта.
По окончанию процедуры сохранения на экране осциллографа появится надпись "Waveform saving successfully". Таким образом, сигнал с 2-х каналов осциллографов при развертке 2.0 мс/дел сохранится на USB устройство в файл Wave1.bin

7. Последовательно отключите каналы генератора, выключите генератор и осциллограф кнопками выключения. Удалите USB-устройство из USB-порта и вставьте его в USB-порт персонального компьютера.

Вся дальнейшая обработка данных будет происходить на персональном компьютере

8. В программе обработки сохраненных данных от осциллографа на персональном компьютере откройте закладку File и далее пункт Open. Выберите файл Wave1.bin и подтвердите ввод нажатием клавиши Открыть. На экране персонального компьютера отобразится сохраненный на USB-устройстве сигнал (2 канала, развертка 2 мс/дел).

9. Так как задачей данной задачи является подтверждение возможности сохранить на осциллографе сигнал с глубиной записи 2,5 миллиона точек, то актуальным становится представление сигнала не в графической форме, а в виде таблицы данных. Для представления сигнала в в идее таблицы данных нажмем на иконку Data Table:

10. На экране появится представление данных, полученных с двух каналов (CH1 и CH2) осциллографов по точкам с 1 по 5000.


Как видно из скриншота, на экране отображен только первый лист из 500 (1/500). Для просмотра последующих листов необходимо нажать кнопку >> .
Для сохранения листа (каждый лист сохраняется в отдельном файле) нажмите кнопку Save As… .

11. Произведите прокрутку данных нажатием кнопки >> до 500 -го листа и посмотрите номер последней записанной точки по каждому из каналов CH1 и CH2

Из скриншота наглядно видно, что осциллограф может записывать до 2,5 миллионов точек по каждому каналу, т.е. заявленные технические характеристики, в части максимального размера глубины записи - подтвердились. Размер файла при записи 2 500 000 на два канала составляет около 4,76 МБ.

Таким образом: подтверждается, что максимальная глубина записи осциллографов Актаком АОС-2282 с длинной памятью соответствует заявленной 2,5 миллиона точек на канал.
Глубина записи на различных развертках может быть разной и отличаться от максимальной. Обычно: чем короче развертка - тем меньше размер глубины записи.
