Вопросы и ответы

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

1. Подключите источник питания к локальной сети, используя разъём LAN.
2. Включите питание прибора.
3. Запустите любой браузер и в адресной строке браузера введите IP-адрес, назначенный источнику питания.



4. Должно появиться окно, предлагающее ввести login, назначенный источнику питания в программе Aktakom Net Configurator (ANC). По умолчанию в этом окне уже содержится логин, используемый по умолчанию. После ввода логина нажмите "OK".



5. Если login, введённый на предыдущем шаге, корректный, то в браузере отобразится информация об источнике питания.

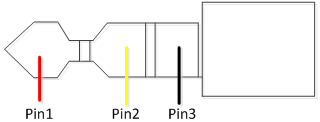

Вход синхронизации представляет собой разъем аудио jack стерео 2,5 мм. Ответная часть – штекер аудио jack 2,5 мм. Схема этого штекера для подачи сигнала синхронизации представлена на рис. 1.

Рис. 1.

Параметры импульса управления синхронизации показаны на рис. 2.

Рис. 2.

Примечание. В источнике питания APS-7306LS сигнал на входе pin2 разъема синхронизации используется также для сброса сетевых настроек по умолчанию. В блоках питания APS-3xxxLS этот сигнал не используется.

Cветодиод является индикатором состояния интерфейса, через который источник питания взаимодействует с ПК. У него есть следующие состояния:

• Постоянный зеленый - прибор подключен к ПК через интерфейс LAN, передачи данных нет;
• Мигающий зеленый - прибор подключен к ПК через интерфейс LAN, происходит передача данных;
• Постоянный красный - прибор подключен к ПК через интерфейс USB, передачи данных нет;
• Мигающий красный - прибор подключен к ПК через интерфейс USB, происходит передача данных.

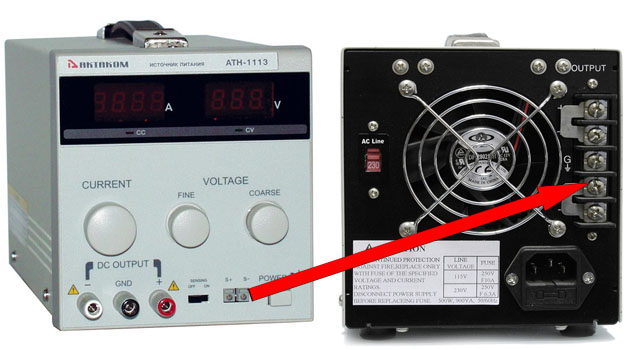

Этот кабель предназначен для реализации части четырехпроводной схемы подключения, при этом обрезанная часть кабеля может быть припаяна пользователем самостоятельно, вставлена под винт, в гнезда или удлинена, в зависимости от расстояния между данным источником питания и реальной нагрузкой. Кабель выполнен в виде части витой пары для демонстрации принципа правильного исполнения обратной связи для уменьшения помех и обеспечения лучшей стабильности выходного напряжения / тока в нагрузке. Кабель не нужно использовать при применении двухпроводной схемы (наиболее часто используемой) подключения источника питания к нагрузке. Кабель не обязательно использовать при работе на малых расстояниях и/или небольших токах.

Программное обеспечение AKTAKOM Power Manager Light позволяет использовать возможности входа синхронизации для оснащённых им моделей приборов.

Режимы синхронизации:

• Фронт. Выходы прибора переключают своё состояние при обнаружении перехода из нижнего состояния линии синхронизации в верхнее.
• Спад. Выходы прибора переключают своё состояние при обнаружении перехода из верхнего состояния линии синхронизации в нижнее.
• Любой. Выходы прибора переключают своё состояние при обнаружении любого перехода на линии синхронизации - из нижнего в верхнее или из верхнего в нижнее.
• Установка. Выходы прибора включаются, если линия синхронизации находится в верхнем состоянии, и выключаются, если линия синхронизации находится в нижнем состоянии.
• Инверсия. Выходы прибора выключаются, если линия синхронизации находится в верхнем состоянии, и включаются, если линия синхронизации находится в нижнем состоянии.

Повтор синхронизации:

• Многократный режим. После отработки обнаруженного события синхронизации система запуска возвращается в состояние ожидания запуска.
• Однократный режим. После отработки обнаруженного события синхронизации система запуска останавливается. Для перевода её в состояние ожидания запуска требуется нажать кнопку перезапуска.

Индикатор состояния синхронизации:

• Серый цвет. Система синхронизации выключена.
• Жёлтый цвет. Система синхронизации находится в состоянии ожидания события запуска.
• Зелёный цвет. Система синхронизации обнаружила событие запуска и подала команду запуска.
• Красный цвет. Система синхронизации остановлена и требует команды пользователя для обработки следующего события запуска.

• ADRES: 000
• BAUD: 9600
• DATA: 8

Перед работой с прибором в компьютерных сетях необходимо настроить сетевые параметры прибора. Сетевые параметры прибора устанавливаются/изменяются при помощи программы ANC.

Рис. 1. Главное окно программы ANC

После настройки сетевых параметров прибора, необходимо установить соответствующие настройки прибора в программе APM. Прибор, для которого устанавливаются сетевые параметры, выбирается на вкладке “Техника” в окне “Настройки” в списке “Модель прибора”.

Рис. 2. Вкладка “Настройки” программы APM.

Далее необходимо перейти на вкладку “Сокеты” и ввести сетевые параметры прибора, к которому подключаемся. После того, как параметры введены необходимо нажать кнопку

Рис. 3. Вкладка “Сокеты” программы APM. Ввод параметров.

Рис. 4. Вкладка “Сокеты” программы APM. Добавление сокета

Затем необходимо снова зайти на вкладку “Техника” и нажать кнопку с изображением локатора, для поиска приборов сетевые параметры, которых были введены. Для подключения к найденному прибору достаточно выбрать его из списка и нажать кнопку

Внимание! Если в списке “Модель прибора” на вкладке “Техника” в окне “Настройки” был выбран другой источник питания сетевые параметры необходимо установить заново, а именно: перейти на вкладку сокеты выбрать или ввести заново сетевые параметры и нажать кнопку

Вы можете сохранить в памяти источника питания АКТАКОМ до 50 различных установок (регистры от 0 до 49) выходных значений тока и напряжения. Каждая установка позволяет сохранить следующие выходные значения источника питания: постоянные значения напряжения и силы тока, максимальное напряжения установки и шаг значения напряжения.

Для записи в память выходных величин:

1. Нажмите клавиши «Shift» и «Menu», в меню System Set установите максимальное значение напряжения и шаг напряжения, нажмите клавишу «Enter».
2. Затем введите нужные Вам выходные значения силы тока и напряжения.
3. Нажмите клавишу «Save» и с помощью цифровых клавиш введите номер регистра от 0 до 49, где будет храниться информация об установленных значениях.
4. Нажмите клавишу «Enter».для записи установкленных значений в память прибора.
5. Для вызова установленных значений из памяти прибора нажмите клавишу «Recall» и с помощью цифровых клавиш выберите нужный Вам регистр из памяти.
6. Нажмите «Enter». Установленные значения активируются, и Вы увидите их на дисплее.

Источник питания АКТАКОМ может быть запрограммирован либо на выдачу постоянного значения тока, либо на ограничение его максимального значения.

Значение выходного тока можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.

Для выхода из предыдущего режима нажмите клавишу «ESC»

1. Нажмите клавишу «I-set».
2. Введите новое значение постоянного тока или максимальное значение, используйте клавиатуру, кнопки «▲» или «▼» или поворотный регулятор, как описано в примере в разделе 4.2. Для подтверждения нового значения нажмите клавишу «Enter».
3. Если введенное значение превышает максимальное значение, то произойдет возврат к п. 1.

Для выхода из режима «I-set» нажмите клавишу «ESC».

Пример: если прибор должен выдавать напряжение 24 В на нагрузку 48 Ом, ток нагрузки будет равен 0,5А (V/R = 0,5 A). В режиме «I-set» должно быть введено значение 0,5 А.

Если в данном случае значение тока превысит 0,5 А, на дисплее будет мигать отображается значок СС, и ток нагрузки больше увеличиваться не будет. Прибор переходит в режим стабилизации тока.

Выходное напряжение можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.

1. На дисплее прибора будет отображено предыдущее установленное значение напряжения, например, «24.00 V 0.00 А».
2. Нажмите клавишу «V-set».
3. Введите новое значение напряжения, используя клавиатуру, кнопки «▲» или «▼» или поворотный регулятор. Для подтверждения нового значения нажмите клавишу «Enter».
4. Если введенное значение напряжения не принято, будет восстановлено предыдущее установленное значение напряжения.

Пример. Установка выходного напряжения 24,3 В.

1. Нажмите клавишу «V-set».
2. Для ввода нового значения напряжения:

– при использовании клавиатуры: нажмите клавиши «2», «4», «.» и «3»;
– при использовании поворотного регулятора:
– вращая регулятор, измените значение в текущем разряде (сначала курсор устанавливается на младший разряд);
– для перемещения курсора от одного разряда к другому нажмите на поворотный регулятор;
– вращая регулятор, измените значение в других разрядах.
– при использовании кнопок «▲» или «▼»:
– для изменения шага напряжения нажмите клавиши «Shift» и «Menu», в меню System Set установите шаг напряжения, нажмите клавишу «Enter»;
– нажатие кнопок «▲» или «▼» будет изменять значение напряжения в соответствии с шагом, заданным в меню System Set.
Для ввода установленного значения нажмите клавишу «Enter».

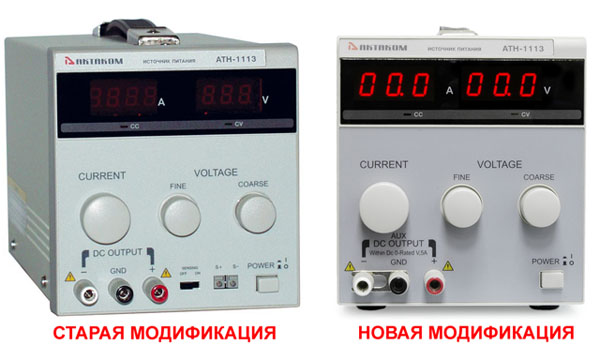

1. Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
2. Регулятор напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.
3. При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки.
4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
6. Перед выключением прибора отсоедините нагрузку.

1. Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
2. При помощи регулятора «VOLTAGE» установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).
3. При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет.
4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
6. Перед выключением прибора отсоедините нагрузку.

На передней панели располагается индикатор подключения, который показывает состояние (статус) дистанционного управления прибора:

• в режиме ручного управления – индикатор не горит
• включен USB кабель (работа по USB) – горит красный цвет индикатора
• включен LAN кабель (USB кабель вынут) – горит зеленый цвет индикатора
• в программе установлен режим «подключен» (прибор работает в режиме дистанционного управления, ручное управление отключено) – индикатор мигает зеленым или красным цветом.

Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.

Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.

Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.

Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.

Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.

Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.

Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».

Прибор обеспечивает измерение напряжения по схеме, как показано на рисунке. Разрешение 5 ½ разрядов.

Прибор обеспечивает измерение сопротивления по четырехпроводной схеме, как показано на рисунке.

Это позволяет измерять малые сопротивления (до 10 Ом) с высокой точностью.

Имеется три диапазона измерения 0.1W, 1W, 10W.

1. Нажмите клавишу «Shift» и «V/mΩ» (на дисплее ----,----м. Ω, Range:0.1W), чтобы измерить сопротивление.
2. Нажмите клавишу «Shift» и 0.1W или 1W или 10W, чтобы установить различный диапазон измерения.

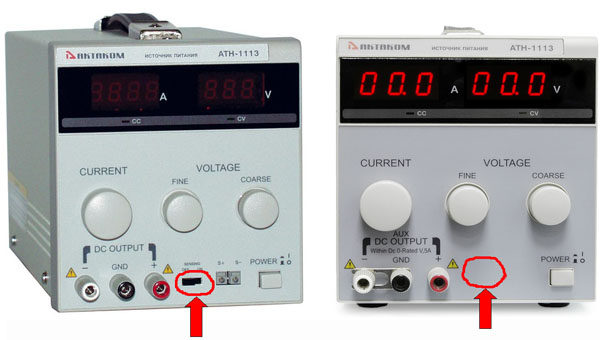

Чтобы гарантировать точность измерения, входные разъемы для удаленного подключения установлены на задней панели. Пользователи могут измерить напряжение непосредственно на нагрузке при использовании этих разъемов.

Для использования этой функции необходимо установить режим удаленного измерения.

Работа в режиме дистанционного управления полностью аналогична работе в автономном режиме, но управление осуществляется дистанционно с компьютера по интерфейсу USB 1.1 или LAN с помощью программного обеспечения из комплекта поставки источников питания, установленного на компьютере.

При работе в режиме дистанционного управления регуляторы установки выходного напряжения и тока на передней панели прибора не действуют!

Программное обеспечение позволяет переключать прибор из автономного режима в режим дистанционного управления и обратно, задавать выходное напряжение и ток, регулировать их грубо и точно, работать в режимах изменяющегося и фиксированного выходного напряжения. Индикаторы на панели прибора отображают текущее выходное напряжение и ток, а также режим работы источника (стабилизация по току или напряжению).

ВНИМАНИЕ! При отключении USB или LAN-кабеля от компьютера или источника питания при работе в режиме дистанционного управления выходные напряжение и ток примут значения, установленные ручными регуляторами источника.

В источниках питания Актаком АТН-4233 и АТН-4235 имеется 4 выходных канала.

CH1 и CH2 - полностью регулируемые. Т.е. в них возможно установка выходных значений напряжения и тока, а также возможны взаимные соединения между каналами с управлением в трекинг-режиме: последовательное - для увеличения выходного напряжения и параллельное - для увеличения максимального значения выходного тока. При этом индикаторы ограничения тока CC и стабилизации напряжения CV также относятся к данным каналам.

СН3 и СН4 - ограниченно регулируемые каналы. Для них возможно только установка значения выходного напряжения в ограниченном диапазоне. Для канала CH3 диапазон регулировки составляет 3...6,5 В, а для канала CH4 - 8...15 В. При этом значение тока устанавливать нельзя. Максимальное значение тока для канала CH3 - 3 А, для канала CH4 - 1 А. В случае перегрузки по одному из каналов загорится соответствующий светодиодный индикатор, который находится около ручки регулировки напряжения канала CH3 или CH4.

Создание необходимого Вам ПО возможно с помощью APS-7315_SDK_Base, однако обращаем Ваше внимание на то, что данная версия является условно-бесплатной и не предусматривает примеров применения или какой-либо технической поддержки.

При необходимости наличия примеров программирования или небольшой технической поддержки (по e-mail) следует воспользоваться платной полной версией SDK.

Для дистанционного управления источником питания APS-7313/7315/7612/7203/7205 предназначено программное обеспечение AKTAKOM Power Manager Light (APM Light). Оно позволяет задавать напряжение и ток стабилизации, а также отображает значения на выходах прибора, однако для полноценного мониторинга напряжения и тока с определенным периодом данное ПО не подходит.

Для подобных целей существует более функциональная версия программы – AKTAKOM Power Manager (APM), но она не совместима с APS-7313/7315/7612/7203/7205. Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источником питания одной из следующих моделей: АТН-7333, АТН-7335, АТН-7338, АТН-1533, АТН-1535, APS-7203L, APS-7205L, APS-7303L, APS-7305L, APS-3310L, APS-3320L, APS-3605L, APS-3610L, APS-7313L, APS-7315L, APS-7612L, APS-1503L, APS-1602L, APS-1721L. Данное программное обеспечение входит в комплект поставки всех вышеперечисленных приборов и предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме.

Управление прибором с планшетного компьютера или с любого другого мобильного устройства, оснащенного веб-обозревателем (браузером), базируется на использовании протокола передачи гипертекста HTTP (Hyper Text Transfer Protocol) – протокола пересылки Web-страниц между двумя или более устройствами в сети Интернет. Средства обеспечения взаимодействия пользователя с прибором (программные и аппаратные) по протоколу НТТР через браузер образуют Web-интерфейс. Организация Web-интерфейса является начальным этапом решения задачи дистанционного управления прибором с планшета или мобильного устройства: прибор должен быть подключен по локальной сети LAN к устройству (компьютеру, маршрутизатору), имеющему доступ к той сети, к которой может быть подключено устройство управления (планшет, мобильное устройство).
Одним из вариантов организации Web-интерфейса является соединение прибора по LAN с маршрутизатором Wi-Fi, который образует небольшую локальную сеть в пределах дальности связи устройств по Wi-Fi с IP-адресами, например, из диапазона 192.168.0.х. При этом, предварительно в прибор через USB соединение с компьютером из программы AKTAKOM Power Manager необходимо прописать IP-адрес, назначенный прибору в данной сети, например 192.168.0.2.

Далее, необходимо по Wi-Fi подключиться к организованной маршрутизатором сети, с именем, например Pribor (если сеть Pribor защищена паролем, то необходимо в ходе подключения к сети этот пароль ввести).

Обеспечив связь с сетью Pribor, на планшете или мобильном устройстве нужно запустить браузер и в адресной строке ввести IP-адрес, назначенный прибору, в нашем случае 192.168.0.2. Прибор выйдет на связь и откроется ее Web-страница AKTAKOM WebAPM, в верхней части которой через некоторое время должно появится название прибора, его серийный номер и сообщение ОК.

С помощью элементов управления интерфейса AKTAKOM WebAPM можно задавать выходные параметры источника питания, включать/выключать его выход и контролировать по индикаторам параметры тока и напряжения, измеренные на нагрузке, подключенной к выходу прибора.

Для подключения источников питания Актаком АТН-1441, АТН-1443, АТН-1446 мы рекомендуем использовать преобразователь интерфейса RS-232-USB АСЕ-1001. В этом случае можно гаратировать корректное управление источниками питания.

Важно обратить внимание!

1. Через стандартные преобразователи USB-RS-232 источники питания АТН-1441, АТН-1443, АТН-1446 управляться от ПК не будут!!!
2. Подключение источника питания производится через преобразователь USB-RS-232 АСЕ-1001 с предварительной установкой драйверов данного преобразователя.
3. Для управления источником питания от персонального компьютера служит программное обеспечение АТН-144х-SW.
4. Перед настройкой ПО необходимо настроить прибор. Для этого требуется войти в меню прибора, выбрать пункт "Address set" и в пункте "New" указать адрес прибора, который будет использоваться в дальнейшем при настройке программного обеспечения.
5. Работа с программным обеспечением АТН-144х-SW начинается с настройки конфигурации прибора при помощи панели инструментов. Эта панель используется при работе нескольких приборов под управлением одного компьютера или для установки параметров нового источника питания.

Пользователь может добавить новый прибор в систему и для него необходимо установить параметры. При этом, при добавлении в систему нового прибора его название и адрес не должны совпадать с уже существующими.

Подключение источника питания производится по интерфейсу RS-232, параметры соединения через который пользователь тоже может настроить

Важно! Скорость COM порта необходимо указать такую же, что и в свойствах виртуального COM порта на ПК. Посмотреть свойства COM порта можно в диспетчере устройств операционной системы. ID соответствует ID прибора, к которому настраивается подключение.

Главная панель программного обеспечения АТН-144х-SW выглядит следующим образом:

Важно! При работе с несколькими источниками питания, переключение ПО между приборами должно осуществляться выбором ID прибора в настройке COM порта. Если выбирать нужный прибор из списка приборов, то в конфигурации настройки COM порта ID не изменится, и связь не установится.

Устанавливая положение виртуальных переключателей можно задать:

управление от ПК:

или локальное (с передней панели) управление источником питания:

В режиме произвольного управления, пользователь управляет источником питания в реальном времени. Т.е., изменяя значение тока и напряжения в рабочем окне, пользователь в реальном времени изменяет значения и на выходных клеммах источника питания.

При функциональном режиме управления значения тока и напряжения меняются по заранее заданному пользователем закону. Закон может задаваться как с помощью графического, так и при помощи табличного редактора.
