Вопросы и ответы

Измерители-регистраторы температуры АТЕ-9380(ВТ) и универсальный измеритель АТЕ-9382(ВТ) не имеют функции автовыключения, т.к. основное назначение прибора - регистрация измеренных параметров.

Прибор позволяет проводить длительную регистрацию измеряемых параметров с временными метками на внешний носитель формата SD карты либо с использованием конвертера интерфейса в компьютер с установленным специализированным ПО. Включение и выключение прибора производится оператором.

Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG

Пример подключения представлен на иллюстрации:

Требования к Android для работы с USB-устройствами

Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:

1. Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
2. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"

3. Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.

Эта утилита также может в некоторых случаях установить в системе нужные разрешения.

Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»

По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.

Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. Программное обеспечение доступно для установки на GooglePlay

После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета

приложение начнет автоматически обрабатывать данные, получаемые с прибора.

Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.

Анемометр Актаком АТЕ-1093 позволяет вычислить до 20 средних значений объема воздушного потока по нескольким измерениям:

1. Установите режим «FLOW CFM» или «FLOW CMM». Для этого последовательно нажимайте кнопку «UNITS» до тех пор, пока в строке индикации режимов работы не станет активным индикатор «FLOW CFM» или «FLOW CMM».
2. Нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG». Раздастся двойной звуковой сигнал, на цифровом индикаторе отобразится "0" и станет активным индикатор «AVG».
3. Установите зонд перпендикулярно воздушному потоку и начните измерение. По окончанию периода, за который нужно получить среднее значение, однократно нажмите кнопку «AVG». Раздастся однократный звуковой сигнал, подтверждающий фиксацию показаний.
4. На цифровом индикаторе отобразится среднее значение объема воздушного потока за период измерения, и станет активным индикатор «HOLD». На цифровом индикаторе отобразится номер показания.
5. Среднее значение показания будет отображаться на дисплее около трех секунд, потом индикатор «HOLD» станет неактивным, и прибор будет готов к усреднению показаний за следующий период измерения.
6. При необходимости п. 3-5 можно повторить до 20 раз.
7. Для выхода из режима расчета средних значений нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG». Раздастся двойной звуковой сигнал, и прибор перейдет в стандартный режим измерения.

1. Последовательно нажимайте кнопку «UNITS» до тех пор, пока в строке индикации режимов работы не станет активным индикатор «FLOW CFM» или «FLOW CMM». Если отображается «FLOW CFM», то анемометр будет измерять объем воздушного потока в кубических футах в минуту, если активен «FLOW CMM» – кубических метрах в минуту.
2. Далее необходимо задать сечение воздуховода, через который будет проходить воздушный поток. Для этого нажмите кнопку «NEXT AREA» и дождитесь двойного сигнала. Прибор перейдет в режим задания сечения, и станет активным индикатор «AREA».
   Если прибор был установлен в режим «FLOW CFM», то станет активным индикатор «ft2», т.е. сечение будет задаваться в квадратных футах.
   Если прибор был установлен в режим «FLOW CMM», то станет активным индикатор «m2», т.е. сечение будет задаваться в квадратных метрах.
3. На цифровом индикаторе будет отображаться задаваемое сечение. Разряд, доступный для изменения будет моргать.
   Кнопка «MAX/MIN» служит для изменения положения десятичного разделителя.
   Кнопка «HOLD» служит для перехода от одного разряда к другому.
   Кнопкой «UNITS» можно изменить значение выбранного разряда.
4. В приборе возможно установить до 8 вариантов сечений воздуховода в квадратных метрах и до 8 вариантов – в квадратных футах. Номер варианта отображается на цифровом индикаторе. Для перехода к заданию следующего варианта сечения однократно нажмите кнопку «NEXT AREA», значение индикатора после этого изменится.
5. После задания необходимых вариантов сечения, кнопкой «NEXT AREA» выберите требуемый. Далее нажмите и удерживайте кнопку «NEXT AREA». Раздастся двойной звуковой сигнал, данные будут сохранены в память, а прибор готов к измерению объема воздушного потока.
6. Процедура измерения объема воздушного потока аналогична измерению скорости воздушного потока. Но на цифровом индикаторе будет отображаться не скорость воздушного потока, а измеренный объем.

Анемометр Актаком АТЕ-1093 позволяет вычислить до 20 средних значений скорости воздушного потока по нескольким измерениям.

1. Для перехода в режим расчета средних значений скорости воздушного потока (из режима измерения) нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG».
2. После двойного звукового сигнала станет активным индикатор «AVG».
3. Установите зонд перпендикулярно воздушному потоку и начните измерение. По окончанию периода, за который нужно получить среднее значение, однократно нажмите кнопку «AVG». Раздастся однократный звуковой сигнал, подтверждающий фиксацию показаний.
4. На цифровом индикаторе отобразится среднее значение скорости воздушного потока за период измерения и станет активным индикатор «HOLD». На цифровом индикаторе отобразится номер показания.
5. Среднее значение показания будет отображаться на дисплее около трех секунд, потом индикатор «HOLD» станет неактивным и прибор будет готов к усреднению показаний за следующий период измерения.
6. При необходимости п. 3-5 можно повторить до 20 раз.
7. Для выхода из режима расчета средних значений нажмите и удерживайте нажатой около 3-х секунд кнопку «AVG». Раздастся двойной звуковой сигнал, и прибор перейдет в стандартный режим измерения.
8. Если необходимо просмотреть последнее среднее значение, находясь в режиме измерения, однократно нажмите кнопку «AVG». Для выхода из просмотра – повторно нажмите кнопку «AVG».
9. Повторный вход в режим расчета средних значений стирает записанные ранее средние значения, и анемометр начнет регистрацию с первого номера.

Анемометр Актаком АТЕ-1093 имеет возможность записывать и отображать на дисплее максимальные, минимальные и средние измеренные значения скорости воздушного потока, а также – максимальное и минимальное измеренное значение температуры.

1. Для отображения на дисплее максимального значения скорости воздушного потока нажмите кнопку «MAX/MIN». Индикатор «REC», подтверждающий включенный режим записи показаний и индикатор отображения максимального показания скорости воздушного потока «MAX» станут активными. При этом на цифровом индикаторе будет отображаться максимальное значение скорости воздушного потока за период записи.
2. Для перехода к отображению минимального значения скорости воздушного потока повторно нажмите кнопку «MAX/MIN». Индикатор «REC» останется активным, индикатор «MAX» – неактивным, и активируется индикатор «MIN». На цифровом индикаторе будет отображаться минимальное значение скорости воздушного потока за период записи.
3. Для перехода к отображению среднего значения скорости воздушного потока еще раз нажмите кнопку «MAX/MIN». Индикатор «MIN» станет неактивным, а индикатор «AVG» – активным. На цифровом индикаторе будет отображаться среднее значение скорости воздушного потока за период записи. Режим отображения среднего значения будет автоматически прерван через 2 часа. При этом в верхнем углу дисплея (только для этого режима) отобразится надпись "OFF".
4. Последующее нажатие кнопки «MAX/MIN» переведет прибор к отображению на цифровом индикаторе текущего значения скорости воздушного потока.
5. Для отключения режима записи скорости воздушного потока нажмите и удерживайте нажатой кнопку «MAX/MIN». После двойного звукового сигнала индикатор «REC» станет неактивным, и прибор перейдет в обычный режим измерения.
6. Для отображения на дисплее максимального значения температуры нажмите кнопку «MAX/MIN». Индикатор «REC», подтверждающий включенный режим записи показаний, и индикатор отображения максимального значения температуры «MAX» станут активными. При этом на цифровом индикаторе будет отображаться максимальное значение температуры за период записи.
7. Для перехода к отображению минимального значения температуры повторно нажмите кнопку «MAX/MIN». Индикатор «REC» останется активным и активируется индикатор «MIN». На цифровом индикаторе будет отображаться минимальное значение температуры за период записи.
8. Последующее нажатие кнопки «MAX/MIN» переведет прибор к отображению на цифровом индикаторе текущего измеренного значения температуры.
9. Для отключения режима записи температуры нажмите и удерживайте нажатой кнопку «MAX/MIN». После двойного звукового сигнала индикатор «REC» станет неактивным, и прибор перейдет в обычный режим измерения.

Анемометр Актаком АТЕ-1093 имеет два независимых режима удержания на дисплее показаний скорости воздушного потока и измеренной температуры.

1. Для удержания на дисплее последнего показания скорости воздушного потока в процессе измерения нажмите кнопку «HOLD».
2. Последнее измеренное значение скорости воздушного потока зафиксируется на цифровом индикаторе, и при этом станет активным индикатор «HOLD».
3. Для отключения режима удержания на дисплее скорости воздушного потока повторно нажмите кнопку «HOLD», индикатор «HOLD» при этом станет не активным.
4. Для удержания на дисплее последнего показания температуры воздушного потока в процессе измерения нажмите кнопку «HOLD».
5. Последнее измеренное значение температуры зафиксируется на цифровом индикаторе, и при этом станет активным индикатор «HOLD».
6. Для отключения режима удержания на дисплее температуры воздушного потока повторно нажмите кнопку «HOLD», индикатор «HOLD» станет неактивным.

1. Для включения анемометра Актаком АТЕ-1093 нажмите кнопку Вкл/Выкл. Прибор пройдет самотестирование, и через 2-3 секунды он будет готов к работе.
2. Последовательно нажимайте кнопку «UNITS» до тех пор, пока в строке индикации режимов работы не станет активным индикатор «VEL».
3. В зоне индикаторов единицы измерения скорости воздушного потока отобразится выбранная единица измерения. Смена единицы измерения скорости воздушного потока производится последовательным нажатием кнопки «UNITS» при активном индикаторе «VEL».
4. Единица измерения температуры отображается на индикаторах «°C» «°F». Для смены единицы измерения температуры нажмите и удерживайте нажатой кнопку «HOLD». При смене единицы измерения раздастся двойной звуковой сигнал.
5. Возьмите рукоятку выносного зонда и направьте головку зонда навстречу измеряемому воздушному потоку. На цифровом индикаторе будет отображаться скорость воздушного потока, а на верхнем цифровом индикаторе – его температура.

Для получения более точных показаний старайтесь держать головку зонда строго перпендикулярно направлению воздушного потока

1. Установите переключатель анемометра Актаком АТТ-1002 «OFF/ON/HOLD» в положение «ON».
2. Установите переключатель режимов измерений в положение «°С» или «°F».
3. Установите переключатель единиц измерений в положение «ТЕMР».
4. Датчик температуры установлен в центре ветроприемника. Для контроля температуры необходимо направить головку выносного зонда навстречу воздушному потоку. Значение температуры воздуха будет отображаться на дисплее.
5. Для удержания на дисплее значения температуры необходимо установить переключатель «OFF/ON/HOLD» в положение «НОLD».

1. Установите переключатель анемометра Актаком АТТ-1002 «OFF/ON/HOLD» в положение «ON».
2. Установите переключатель режимов измерений в положение «ANEMOMETER».
3. Установите переключатель единиц измерений в положение, соответствующее требуемой единице индикации скорости воздушного потока: «m/s», «km/h», «f/min» или «knots/temp».
4. Ветроприемник расположите так, чтобы желтая точка на ветроприемнике была направлена навстречу воздушному потоку, и плоскость крыльчатки была перпендикулярна направлению воздушного потока. На дисплее отобразится измеренное значение скорости воздушного потока.
5. Для сохранения на дисплее измеренного значения необходимо установить переключатель «OFF/ON/HOLD» в положение «НОLD».

1. Для входа в режим расчета среднего значения по нескольким измерениям, находясь в режиме измерения, нажмите кнопку «MEAN».
2. Нажатием кнопки «FLOW/TEMP» выберите параметр, который необходимо показывать на экране АТЕ-1080 при усреднении.
3. Выбор единиц измерения производится кнопкой «UNITS▼».
4. На цифровых индикаторах будут отображаться последнее записанное значение в память и текущий показатель.
5. Начните измерения.
6. Для фиксации первого измерения в память нажмите кнопку «ENTER». Записанные данные отобразятся на цифровом индикаторе.
7. Повторите необходимое число раз, по которому в дальнейшем будет произведено измерение.
8. Нажмите кнопку «MEAN» для расчета среднего значения. На дисплее заморгают индикаторы, а на цифровом индикаторе отобразится рассчитанное среднее значение по нескольким измерениям.
9. Для выхода из режима расчета среднего значения по нескольким измерениям нажмите кнопку «MEAN». Индикаторы АТЕ-1080 станут неактивными, и анемометр перейдет в режим обычных измерений.

1. Для отображения на дисплее максимальных значений измеренных параметров, находясь в режиме измерения, нажмите кнопку «MAX/MIN».
2. Индикатор «REC», подтверждающий включенный режим записи показаний и индикатор отображения максимального показания скорости воздушного потока «MAX» станут активными. На цифровых индикаторах будут отображаться максимальные значения за период записи.
3. Для перехода к отображению минимального значения повторно нажмите кнопку «MAX/MIN». Индикатор «REC» останется активным, индикатор «MAX» – неактивным, и активируется индикатор «MIN». На цифровых индикаторах будут отображаться минимальные значения за период записи.
4. Для возврата в режим измерения нажмите и удерживайте нажатой около 2-х секунд кнопку «MAX/MIN». Индикаторы «REC», «MAX» и «MIN» станут неактивными.

Анемометр АКТАКОМ АТЕ-1080 имеет два независимых режима удержания на дисплее показаний скорости воздушного потока и измеренной температуры.

1. Для удержания на дисплее последнего показания скорости воздушного потока в процессе измерения нажмите кнопку «HOLD».
2. Последнее измеренное значение скорости воздушного потока зафиксируется на цифровом индикаторе и при этом станет активным индикатор «HOLD».
3. Для отключения режима удержания на дисплее скорости воздушного потока повторно нажмите кнопку «HOLD», индикатор «HOLD» при этом станет не активным.
4. Для удержания на дисплее последнего показания температуры воздушного потока в процессе измерения нажмите кнопку «HOLD».
5. Последнее измеренное значение температуры зафиксируется на цифровом индикаторе, и при этом станет активным индикатор «HOLD».
6. Для отключения режима удержания на дисплее температуры воздушного потока повторно нажмите кнопку «HOLD», индикатор «HOLD» станет неактивным.

1. Для включения анемометра АКТАКОМ АТЕ-1080 нажмите кнопку включения. Анемометр пройдет самотестирование и через 8 секунд будет готов к работе.
2. Индикатор включенного режима измерения скорости воздушного потока «VEL» будет активным.
   Последовательно нажимайте кнопку «UNIT▲» для выбора единиц измерения скорости воздушного потока. Они будут отображаться последовательно.
3. Единица измерения температуры отображается на индикаторах «°C» и «°F». Смена единицы измерения температуры производится последовательным нажатием кнопки «UNIT▼».
4. Сдвиньте вверх защитный колпачок и закройте датчик.
5. Нажмите и удерживайте нажатой кнопку «HOLD/ZERO» около 2 секунд. На дисплее появятся значение "0.000".
6. Сдвиньте вниз защитный колпачок и откройте датчик.
7. Вытяните телескопический зонд на необходимую длину и поместите датчик в воздушный поток таким образом, чтобы его направление совпадало с направлением стрелки на датчике.
8. На измерительном индикаторе отобразятся измеренные значения скорости воздушного потока и температуры.

Нажмите кнопку «SETUP » и удержите ее нажатой около 1 секунды.

На индикаторе появятся символы «unit», и станет активным индикатор «SETUP».

Нажмите кнопку «ENTER», и на дисплее станет активным индикатор «AREA».

Единица измерения сечения воздуховода отображается в зоне индикаторов. По умолчанию установлена единица измерения "m2" (квадратные метры). Выбор других единиц измерения: "in2" (квадратные дюймы) или "ft2" (квадратные футы) производится нажатием кнопок «UNIT▼» или «UNIT▲».

Выбранная единица измерения сечения воздуховода подтверждается нажатием кнопки «ENTER».

Далее необходимо перейти к заданию размера сечения воздуховода:

– Нажмите кнопку «ENTER», и на цифровом индикаторе заморгают символы "1111".

– Нажатием кнопок «UNIT▼» или «UNIT▲» установите необходимое положение десятичного разделителя и нажмите кнопку «ENTER».

– Прибор перейдет к установке цифровых значений сечения в каждом разряде. Первоначально будет активен для изменения младший разряд (будет моргать).

– Нажатием кнопок «UNIT▼» или «UNIT▲» установите значение младшего разряда.

– Подтвердите установленное значение нажатием кнопки «MEAN».

– Прибор перейдет к установке более старшего разряда. Повторите предыдущие два пункта для всех разрядов и по окончанию установки подтвердите ввод нажатием кнопки «ENTER».

– На экране появятся символы «SLP».

Для отображения на цифровом индикаторе значения объема воздушного потока в режиме измерения нажмите кнопку «FLOW/TEMP». В области индикаторов станет активным индикатор "FLOW".

8. Единица измерения объема воздушного потока отображается на индикаторах «CFM» и «CMM».

Если активен «CFM»: единица измерения объема воздушного потока – кубические футы/мин.

Если активен «CMM»: единица измерения объема воздушного потока – кубические метры/мин.

Выбор единицы измерения объема воздушного потока производится нажатием кнопок «UNIT▼» или «UNIT▲».

Нажмите кнопку «SETUP » и удержите ее нажатой около 1 секунды.

На индикаторе появятся символы «unit», и станет активным индикатор «SETUP».

Нажмите кнопку «ENTER», и на дисплее станет активным индикатор «AREA».

Единица измерения сечения воздуховода отображается в зоне индикаторов. По умолчанию установлена единица измерения "m2" (квадратные метры). Выбор других единиц измерения: "in2" (квадратные дюймы) или "ft2" (квадратные футы) производится нажатием кнопок «UNIT▼» или «UNIT▲».

Выбранная единица измерения сечения воздуховода подтверждается нажатием кнопки «ENTER».

Далее необходимо перейти к заданию размера сечения воздуховода:

– Нажмите кнопку «ENTER», и на цифровом индикаторе заморгают символы "1111".

– Нажатием кнопок «UNIT▼» или «UNIT▲» установите необходимое положение десятичного разделителя и нажмите кнопку «ENTER».

– Прибор перейдет к установке цифровых значений сечения в каждом разряде. Первоначально будет активен для изменения младший разряд (будет моргать).

– Нажатием кнопок «UNIT▼» или «UNIT▲» установите значение младшего разряда.

– Подтвердите установленное значение нажатием кнопки «MEAN».

– Прибор перейдет к установке более старшего разряда. Повторите предыдущие два пункта для всех разрядов и по окончанию установки подтвердите ввод нажатием кнопки «ENTER».

– На экране появятся символы «SLP».

Для отображения на цифровом индикаторе значения объема воздушного потока в режиме измерения нажмите кнопку «FLOW/TEMP». В области индикаторов станет активным индикатор "FLOW".

8. Единица измерения объема воздушного потока отображается на индикаторах «CFM» и «CMM».

Если активен «CFM»: единица измерения объема воздушного потока – кубические футы/мин.

Если активен «CMM»: единица измерения объема воздушного потока – кубические метры/мин.

Выбор единицы измерения объема воздушного потока производится нажатием кнопок «UNIT▼» или «UNIT▲».

Для одновременного использования нескольких датчиков температуры, необходимо использовать внешние датчики с номерами ТМ2, ТМ3 и т.д., при этом повторение номеров не допускается (все датчики одинаковы и отличаются только адресом в сети датчиков - номером датчика).

При использовании 8 канального расширителя прибор может получать показания с 8 адресов одновременно, но номер (адрес) ТМ1 занят датчиком встроенным внутри конструкции АМЕ-1274.

Т.е. внешних измеряемых точек может быть только 7. Для измерения 7-ми точек одновременно необходима следующая комплектация

Аппаратное обеспечение:

1. компьютер для отображения результатов измерений - 1 шт.

2. прибор AME-1274 - 1 шт.

3. USB кабель для подключения AME-1274 к ПК - 1 шт.

4. расширитель на 8 портов APC-0105-KT - 1 шт.

5. датчик APC-0105-TM-2 - 1 шт.

6. датчик APC-0105-TM-3 - 1 шт.

7. датчик APC-0105-TM-4 - 1 шт.

8. датчик APC-0105-TM-5 - 1 шт.

9. датчик APC-0105-TM-6 - 1 шт.

10. датчик APC-0105-TM-7 - 1 шт.

11. датчик APC-0105-TM-8 - 1 шт.

12. кабель для подключения расширителя APC-0105-KT к прибору AME-1274 - 1 шт.

13. адаптер питания ATH-0503 - 1 шт.

Программное обеспечение:

1. ATM Aktakom ThermoMonitor версии старше 1.0.3.2

Измеритель температуры АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) имеет интерфейс RS-232 для передачи данных на персональный компьютер (ПК). Преобразователь интерфейсов USB-RS232(TTL) АСЕ-1025 предназначен для подключения приборов к ПК по интерфейсу USB. Обеспечивает работу прибора с программным обеспечением AKTAKOM Data Logger Monitor (платная лицензия) или программным обеспечением AKTAKOM ATE Easy Monitor (ATEEM) (условно бесплатная лицензия).

Измеритель-регистратор температуры АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) предназначен для работы с SD-картами объемом от 1 до 16 Гб, но рекомендуется использовать SD-карты объемом не более 4 Гб.

Вставьте SD-карту в разъём для SD-карт.

Если SD-карта используется первый раз, рекомендуется её отформатировать. Для форматирования SD-карты нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «Sd F». Используя кнопки TIME/▲ и ▼ выберите состояние «yES» для начала форматирования или состояние «no», если форматировать не надо. Для подтверждения выбора нажмите кнопку LOGGER/ENTER. Если подтверждается начало форматирования SD-карты, то на дисплее появится сообщение «yES Enter». Снова нажмите LOGGER/ENTER. Выход из режима расширенных установок можно произвести двумя способами:

• нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET
• подождите пять секунд и прибор автоматически переключится в режим измерения.

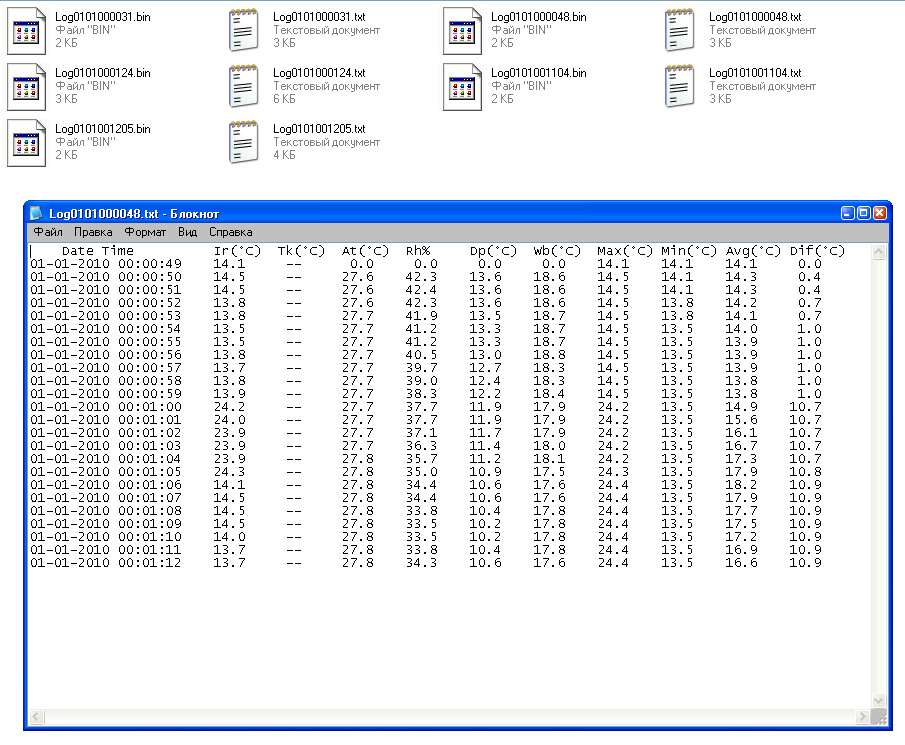

Структура данных на SD-карте

1. При первом использовании SD-карты в приборе на ней создаётся папка: TMC01.
2. При первом использовании режима регистрации данных в этой папке создаётся новый файл TMC01001.XLS.При повторном использовании режима протоколирования данных информация сохраняется в файл TMC01001.XLS до заполнения 30 000 столбцов, затем создаётся новый файл (например, TMC01002.XLS).
3. После сохранения в папке TMC01 99 файлов - создаётся новая папка TMC02 и т.д.

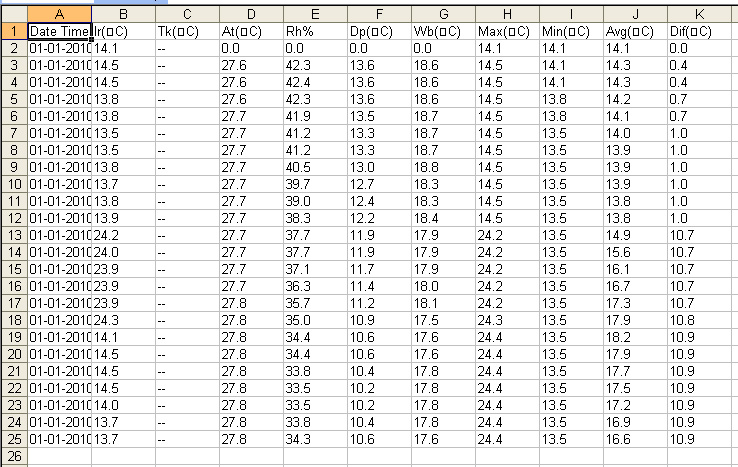

Обработка данных с SD карты на компьютере

1. После окончания функции регистрации данных выньте SD-карту из слота
2. Вставьте SD-карту в считывающее устройство на компьютере или подключите её через адаптер.
3. Включите компьютер и запустите MS Excel. Откройте в нём сохранённые данные (имена файлов будут выглядеть как TMC01001.XLS, TMC01002.XLS). Далее, полученные данные, можно подвергать анализу и обработке.

Т.к. АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) можно использовать для регистрации данных в реальном времени, то при использовании прибора в первый раз, необходимо установить точное время и дату.

Для установки времени и даты нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока в нижней части дисплея не отобразятся символы «dAtE». Через секунду прибор перейдет в режим установки даты. Используя кнопки TIME/▲ и ▼ установите значение года и подтвердите установку нажатием кнопки LOGGER/ENTER. Далее прибор перейдет к установке значения месяца, числа, часа, минут и секунд. Все эти установки выполняются аналогично установке значения года. После ввода значений даты и времени нажмите кнопку SET (5) и прибор перейдет в режим задания интервала сэмплирования.

В режиме обычного измерения (без регистрации данных), нажмите и удержите нажатой две секунды кнопку TIME/▲. На дисплее измерителя-регистратора температуры АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) последовательно отобразятся установленные дата, время и интервал сэмплирования.

Светодиод, показывающий состояние BlueTooth интерфейса, находится на нижней части анемометра АКТАКОМ АТЕ-1033ВТ, как показано на рисунке ниже:

Состояния могут быть следующие :

• светодиод мигает – прибор не подключен по интерфейсу BlueTooth;
• светодиод светится – прибор подключен по интерфейсу BlueTooth.

Для подключения к прибору по интерфейсу BlueTooth необходимо:

1. Включить питание прибора при помощи кнопки POWER/ESC.
2. Убедится, что светодиод состояния BlueTooth мигает.
3. Запустить приложение (например, Aktakom Data Logger monitor A (для ОС Android), предназначенное для работы с прибором.
4. При запросе PIN-кода ввести “1234” (без кавычек). Для удобства работы рекомендуется отключить звук и функцию автовыключения.

Прибор имеет интерфейс RS-232 для передачи данных на персональный компьютер (ПК). Преобразователь интерфейсов USB-RS232 (TTL) АСЕ-1025 предназначен для подключения приборов к ПК по интерфейсу USB. Обеспечивает работу прибора с программным обеспечением AKTAKOM Data Logger Monitor (платная лицензия) или программным обеспечением AKTAKOM ATE Easy Monitor (ATEEM) (условно бесплатная лицензия)

1. После окончания функции регистрации данных выньте SD-карту из слота анемометра АКТАКОМ АТЕ-1033 (АТЕ-1033ВТ).
2. Вставьте SD-карту в считывающее устройство на компьютере или подключите её через адаптер.
3. Включите компьютер и запустите MS Excel. Рекомендуем скопировать файл с SD карты на диск компью-тера во избежание потери данных полученных в процессе измерений. Откройте в нём сохранённые данные (имена файлов будут выглядеть как AHA01001.XLS, AHA01002.XLS). Далее, полученные данные, можно подвергать анализу и обработке.

Для установки времени и даты нажмите кнопку SET▼ и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку FUNC./HOLD/NEXT до тех пор, пока в нижней части дисплея не отобразятся символы «SP-t». Используя кнопки SET ▼ и LOGGER ▲ выберите значение интервала сэмплирования: 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 секунд. Подтвердите выбор нажатием кнопки REC/ENTER/UNIT.

В режиме обычного измерения (без регистрации данных), нажмите кнопку LOGGER ▲ для отображения в нижней части интервала сэмплирования (времени выборки) в секундах.

Анемометр АКТАКОМ АТЕ-1033 (АТЕ-1033ВТ) можно использовать для регистрации данных в реальном времени, поэтому при использовании прибора в первый раз, необходимо установить время и дату. Для установки времени и даты нажмите кнопку SET ▼ и удерживайте ее нажатой в течение 2 с. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку FUNC./HOLD/NEXT до тех пор, пока в нижней части дисплея не отобразятся символы «dAtE». Используя кнопки SET ▼ и LOGGER ▲ установите значение года и подтвердите установку нажатием кнопки REC/ENTER/UNIT. Далее прибор перейдет к установке значения месяца, числа, часа, минут и секунд. Все эти установки выполняются аналогично установке значения года.

* Внутренние часы прибора не требуют питания от батареи и сохраняют правильное время даже если она разряжена.

В режиме обычного измерения (без регистрации данных), нажмите кнопку SET ▼ для отображения в нижней части дисплея времени и даты.

Вставьте с соблюдением полярности выходной разъем термопары во входной разъем для термопар. Включите прибор однократным нажатием кнопки POWER/ESC и кнопкой FUNC./HOLD/NEXT выберите режим измерения температуры при помощи термопары (как описано выше). На дисплее отобразятся символы «tP». Для выбора типа термопары (K или J) нажмите кнопку SET ▼ и удерживайте ее нажатой в течение 2 с. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку FUNC./HOLD/NEXT до тех пор, пока в нижней части дисплея не отобразятся символы «tYPE». Используя кнопки SET ▼ или LOGGER ▲ выберите необходимый тип термопары: K или J. Для подтверждения выбранного типа термопары нажмите кнопку REC/ENTER/UNIT. Измеренное значение температуры в выбранных единицах отобразится на дисплее.

Вставьте разъем зонда во входной разъем, расположенный на верхней части анемометра АКТАКОМ АТЕ-1033 (АТЕ-1033ВТ).

Включите прибор однократным нажатием кнопки POWER/ESC и кнопкой FUNC./HOLD/NEXT выберите режим измерения скорости и температуры воздушного потока. На дисплее отобразится надпись «An °С».

Для измерения параметров воздушного потока, удерживая зонд за рукоятку, направьте головку выносного зонда навстречу воздушному потоку.

Внимание! Во избежание повреждения прибора не прикасайтесь к чувствительной части ветроприемника пальцами или другими предметами.

Выбор единицы индикации скорости воздушного потока производится последовательным нажатием кнопки REC/ENTER/UNIT. На экране дисплея будут последовательно отображаться единицы измерения: m/S, FPM-(Ft/min), Km/h, Knots-(узлы-морские мили/час), mph-( Mile/h).

Для выбора единицы измерения температуры воздушного потока нажмите кнопку SET ▼ и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку FUNC./HOLD/NEXT до тех пор, пока в нижней части дисплея не отобразятся символы «t-CF». Используя кнопки SET▼ и LOGGER ▲ выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку REC/ENTER/UNIT.

Измеренные параметры воздушного потока в выбранных единицах измерения будут отображаться на экране дисплея.

Включите анемометр АКТАКОМ АТЕ-1033 (АТЕ-1033ВТ) однократным нажатием кнопки POWER/ESC. Прибор позволяет измерять 2 типа параметров:

1. скорость воздушного потока и его температуру;
2. проводить измерения температуры при помощи термопар K и J типа.

Нажмите кнопку FUNC./HOLD/NEXT и удерживайте ее. На дисплее отобразится надпись: «An °С», которая сменится на «tP». Если отпустить кнопку FUNC./HOLD/NEXT, когда на дисплее отображается надпись «An °С», то это означает, что прибор будет находиться в режиме измерения скорости и температуры воздушного потока. Если отпустить кнопку FUNC./HOLD/NEXT, когда на дисплее отображается надпись «tP», то это означает, что прибор будет находиться в режиме измерения температуры при помощи термопар.

Прибор имеет встроенную функцию автовыключения питания для продления срока службы батареек.

Прибор автоматически выключится, если в течение 10 минут не будет нажато ни одной кнопки.

Для отключения этой возможности выберите во время измерений функцию записи в память нажатием кнопки «Запись».

Коэффициент эмиссии установлен фиксированным и равным 0,95. Коэффициент эмиссии отображается на индикаторе.

Различные тела обладают различной излучательной способностью, в результате чего при измерениях температуры разнородных тел, обладающих одинаковой температурой, прибор может выдавать разные результаты. Большинство веществ обладают излучательной способностью, близкой к 0,95 (этот коэффициент установлен в приборе по умолчанию). Для снижения погрешности измерений рекомендуется предварительно установить коэффициент излучения, соответствующий указанным веществам.

1. Нажмите курок для включения прибора и начала измерений. При нажатом курке наведите прибор на объект измерения. В процессе проведения измерений будет активным индикатор «SCAN», а измеренная температура будет отражаться на цифровом индикаторе.
2. Отпустите курок, прибор перейдет в режим удержания текущего показания. На дисплее загорится индикатор «HOLD», а на цифровом индикаторе зафиксируется последнее измеренное значение температуры.
3. Питание прибора автоматически будет отключено через 7 секунд с момента последнего измерения.

1. Выбор единицы измерения °C или °F производится по нажатию кнопки °C°F.
2. Если выбрана единица измерения градусы Цельсия, то будет активен индикатор «°C», если – градусы Фаренгейта, то активен индикатор «°F».

1. Выбор единицы измерения °C или °F производится по нажатию кнопки °C°F.
2. Если выбрана единица измерения градусы Цельсия, то будет активен индикатор «°C», если – градусы Фаренгейта, то активен индикатор «°F».

При возникновении системных ошибок, сбоев или если прибор перестал реагировать на нажатие кнопок можно провести перезагрузки и восстановление заводских установок. При включенном приборе, острым предметом нажмите кнопку сброса Reset. Все ранее установленные значения сбросятся, заводские установки восстановятся.

1. Нажмите кнопку AC/DC и удерживайте ее около 2-х секунд. На дисплее отобразится надпись «P OFF».
2. Кнопками UNIT/ZERO или AC/DC выберите значение на дисплее «1» (автоотключение включено) или «0» (автоотключение выключено). Для подтверждения выбранного значения «1» или «0» нажмите кнопку REC, для отказа от подтверждения – HOLD.

1. Во время проведения измерения нажмите кнопку REC. В верхней строке дисплея отобразится надпись «REC», которая индицирует включенный режим записи.
2. Для просмотра максимального или минимального значения, зафиксированного во время включенного режима записи, нажимайте кнопку REC. В верхней строке дисплея отобразится надпись «МАХ» или «МIN», а на дисплее отобразится максимальное или минимальное зафиксированное значение.
3. Для сброса зафиксированных минимальных и максимальных значений нажмите кнопку HOLD. Прибор перейдет обратно, в режим записи и в верхней строке останется надпись «REC».
4. Для выхода из режима записи нажмите кнопку REC и удерживайте ее в течение 2-х секунд. Надпись «REC» пропадет из верхней строки дисплея, и прибор перейдет в режим измерения.
   Примечание. Когда производятся измерения в постоянном поле DC и выполняется функция записи – невозможно выполнить смену полюсов «N» на «S» и наоборот, т.е. можно выполнять измерения только с одним полюсом

1. Включите прибор кнопкой включения POWER. После самотестирования прибора (около 2-х секунд) на дисплее прибора загорятся цифровые значения и индикаторы режимов. Если в верхнем левом углу дисплея отображаются символы «N» (соответствует северному полюсу) или «S» (соответствует южному полюсу), то прибор находится в режиме измерения по постоянному току. Если в нижнем правом углу дисплея отображаются символы «AC», то прибор находится в режиме измерения по переменному току. Символы «N» или «S» при этом не отображаются.
2. Последовательным нажатием кнопки MODE AC/DC выберите режим измерения по постоянному или переменному току, а также разрешение при измерении. Последовательность изменения на дисплее отображено на рисунке ниже:

   a1 – режим измерения в постоянном поле DC в миллитеслах с разрешением 0,1 мТл
   b1 – режим измерения в постоянном поле DC в миллитеслах с разрешением 0,01 мТл
   c1 – режим измерения в переменном поле AC в миллитеслах с разрешением 0,1 мТл
   d1 – режим измерения в переменном поле AC в миллитеслах с разрешением 0,01 мТл
   a2 – режим измерения в постоянном поле DC в гауссах с разрешением 1 Гс
   b2 – режим измерения в постоянном поле DC в гауссах с разрешением 0,1 Гс
   c2 – режим измерения в переменном поле AC в гауссах с разрешением 1 Гс
   d2 – режим измерения в переменном поле AC в гауссах с разрешением 0,1 Гс
3. Для смены единиц измерения необходимо перейти в расширенное меню установок. Для этого нажмите и удержите в течение 2-х секунд MODE AC/DC. Далее последовательным нажатием кнопки MODE AC/DC добейтесь, чтобы на нижнем индикаторе отобразились символы «UNIT». Однократно нажмите кнопку REC и на верхнем индикаторе появится символ «t» если установленной единицы измерения "миллитесла" или символ «G» если установленной единицы измерения "гаусс". Смена единицы измерения производится нажатием кнопки MODE AC/DC. Подтвердите выбор нажатием кнопки REC.
4. Подождите около 3-х секунд (не нажимая кнопки) и прибор вернется в режим измерения.
5. Снимите с сенсорной головки датчика защитный колпачок. Коснитесь тестируемого материала сенсорной головкой.
6. Измеренные данные отобразятся на индикаторах. На верхнем индикаторе отображаются старшие разряды измеренного значения, а на нижнем – младший разряд.

При возникновении системных ошибок, сбоев или если прибор перестал реагировать на нажатие кнопок можно провести перезагрузки и восстановление заводских установок. При включенном приборе, острым предметом нажмите кнопку сброса Reset. Все ранее установленные значения сбросятся, заводские установки восстановятся.

1. Нажмите кнопку AC/DC и удерживайте ее около 2-х секунд. На дисплее отобразится надпись «P OFF».
2. Кнопками UNIT/ZERO или AC/DC выберите значение на дисплее «1» (автовыключение включено) или «0» (автовыключение выключено). Для подтверждения выбранного значения «1» или «0» нажмите кнопку REC, для отказа от подтверждения – HOLD.

1. Во время проведения измерения нажмите кнопку REC. В верхней строке дисплея отобразится надпись «REC», которая индицирует включенный режим записи.
2. Для просмотра максимального или минимального значения, зафиксированного во время включенного режима записи, нажимайте кнопку REC. В верхней строке дисплея отобразится надпись «МАХ» или «МIN», а на дисплее отобразится максимальное или минимальное зафиксированное значение.
3. Для сброса зафиксированных минимальных и максимальных значений нажмите кнопку HOLD. Прибор перейдет обратно, в режим записи и в верхней строке останется надпись «REC».
4. Для выхода из режима записи нажмите кнопку REC и удерживайте ее в течение 2-х секунд. Надпись «REC» пропадет из верхней строки дисплея, и прибор перейдет в режим измерения.

1. Включите прибор кнопкой POWER. После инициализации прибора в левой части дисплея отображается символы «N» (соответствует северному полюсу и отображается со знаком «+») или «S» (соответствует южному полюсу и отображается со знаком «-»
2. Датчик обладает очень большой чувствительностью, поэтому небольшое изменение положения датчика может привести к существенному изменению показаний. Поэтому перед проведением измерений рекомендуется зафиксировать положение датчика.
3. Кнопкой UNIT/ZERO выберите единицы измерения: мГс, мкТл .
4. Измеренное значение магнитного поля отображается на дисплее.
5. Для перехода в режим измерения в переменном магнитном поле нажмите кнопку AC/DC.
6. Прибор перейдет в режим измерения, а в правой части дисплея отобразится надпись «AC».

Расположение датчика в постоянном магнитном поле:

Расположение датчика в переменном магнитном поле:

По умолчанию в приборе включена функция автоотключения. Если кнопки не нажимаются в течение 20 минут – прибор автоматически отключается.

1. Для отключения функции автоотключения выключите прибор нажатием кнопки ON/OFF (5).
2. Удерживая кнопку HOLD/LIGHT (6) включите прибор нажатием кнопки ON/OFF (5).
3. На дисплее появится надпись AP OFF – автоотключение отключено.
4. Для перехода в режим измерения нажмите повторно кнопку HOLD/LIGHT (6).

Обозначение кнопок – в разделе «Применение» – Описание органов управления измерителя влажности и температуры АТТ-5010

1. Для отображения максимальных и минимальных значений однократно нажмите кнопку MODE (7).
2. Текущий режим отображается на индикаторе (10). Если горят символы MAX – на цифровых индикаторах (9) и (11) отображаются максимальные значения, если MIN – минимальные.
3. Для переключения из режима отображения максимальных значений в режим отображения минимальных значений повторно нажмите кнопку MODE (7). Для перехода в режим непрерывного измерения, еще раз нажмите кнопку MODE (7), при этом индикатор (10) выключается и символы MAX и MIN на экране не отображаются.

Обозначение кнопок – в разделе «Применение» – Описание органов управления измерителя влажности и температуры АТТ-5010

Данные измерений, записанные в память прибора с помощью функции «Record», можно получить (увидеть на дисплее) только используя функцию (кнопку) «Recall». Из программы AKTAKOM Data Logger Monitor, установленной на ПК, данные значения недоступны. При необходимости обработки измеренных ранее значений на ПК можно использовать режим (вкладка) «Самописец», который позволяет наблюдать график изменения измеряемой величины во времени. Здесь же доступны курсорные измерения и «тревожная сигнализация», которая позволяет автоматически отслеживать выход измеряемого параметра за указанные границы. Кроме цветовой и звуковой сигнализации программа посылает системные сообщения с кодом «аварийной ситуации», что позволяет подключать произвольные внешние приложения для нужной реакции на событие.

Данные измерений самописца могут сохраняться в файл на диске для последующего просмотра или экспорта для обработки в другие приложения. При этом имеется интересная возможность задать время записи. Например, включая запись измерений какого-то длительного процесса, можно указать время записи файла 10 минут. Тогда программа запишет ближайшие 10 минут измерений, а затем автоматически выключит запись, избавляя оператора от необходимости следить за выключением записи самостоятельно.

В пирометре с видеокамерой АТЕ-2561 данный разъем носит двойное назначение:

1. Если один конец USB кабеля (из комплекта поставки) установлен в разъем, а другой в сетевой адаптер-переходник, то, естественно, USB-разъем используется для подзарядки аккумулятора пирометра.

2. Если данный разъем подсоединен через USB-кабель к USB интерфейсу персонального компьютера, то здесь возможны 2 варианта:

А. В качестве основной памяти в пирометре выбрана SD-карта.
В этом случае аккумулятор пирометра подзаряжается от USB-порта компьютера.

B. В качестве основной памяти в пирометре выбрана внутренняя память прибора.
В этом случае, прибор определяется компьютером, как внешний накопитель и ранее записанные данные во внутреннюю память могут быть переданы для обработки в ПК.

Следует отметить, что в АТЕ-2561 одновременно с форматом ".bin" (тренд) данные автоматически сохраняются и в файле с форматом ". txt". Именно, данные записанные в формате (*.txt) и могут быть подвергнуты обработке на ПК.

Фактически ".txt" формат это аналог ".csv" файлов, которые могут обрабатываться в Excel. Для этого, средствами MS Excel можно открыть сохраненный ".txt" файл и выбрать формат данных – фиксированная ширина, а формат ячеек - текстовый.
Соответственно, в Excel мы получим электронную таблицу с измеренными параметрами (см. скриншот ниже)

При необходимости, на основе электронной таблицы, опять же, используя средства MS Excel, пользователь может представить данные в виде графика или диаграммы

Оптическое разрешение (показатель визирования) — это отношение диаметра пятна на объекте к расстоянию до объекта.

Расстояние до объекта, ориентировочно: 8:1 – до 1,5 м, 10:1 – до 2 м, 12:1 – до 2,5 м, 30:1 – до 4,5 м, 50:1 – до 7, 5 м.

• Универсальный измеритель АТТ-9501+АТА-1591 (получается аналог АТТ-1507)
• Универсальный измеритель АТТ-9508

Универсальным измерителем АТТ-9501 с датчиком.

• АТТ-1006 = АТТ-9501 + АТА-1091
• АТТ-1002 = АТТ-9501 + АТА-1092
• АТТ-1002 = АТТ-9501 + АТА-1093 (металлический корпус, скорость до 35 м/с)
• АТТ-1003 = АТТ-9501 + АТА-1092
• АТТ-1005 = АТТ-9501 + АТА-1092
• АТТ-9508

• Крыльчатка (72 мм)
• Миникрыльчатка (диаметр крыльчатки – 13 мм)
• Термистор (проволока)

На экране появятся символы «unit», и станет активным индикатор «SETUP».

Нажимайте кнопку «UNIT▼» или «UNIT▲» до тех пор, пока на цифровом индикаторе не отобразятся символы "SLP".

Нажмите кнопку «ENTER», и на экране отобразятся символы "ON" – если включен режим автоматического отключения прибора, или "OFF" – если режим автоматического отключения выключен. Смена режима производится кнопками «UNIT▼» или «UNIT▲».

Подтвердите выбор нажатием кнопки «ENTER».

Для выхода в режим измерения нажмите кнопку «SETUP » и удержите ее нажатой около 1 секунды.

На экране появятся символы «unit», и станет активным индикатор «SETUP».

Нажимайте кнопку «UNIT▼» или «UNIT▲» до тех пор, пока на цифровом индикаторе не отобразятся символы "SLP".

Нажмите кнопку «ENTER», и на экране отобразятся символы "ON" – если включен режим автоматического отключения прибора, или "OFF" – если режим автоматического отключения выключен. Смена режима производится кнопками «UNIT▼» или «UNIT▲».

Подтвердите выбор нажатием кнопки «ENTER».

Для выхода в режим измерения нажмите кнопку «SETUP» и удержите ее нажатой около 1 секунды.
