Цифровые осциллографы Актаком с широкоформатным дисплеем - в ГосРеестре СИ !

Уважаемые клиенты!

По результатам испытаний получены свидетельства об утверждении типа средств измерений (включены в Государственный Реестр средств измерений) на цифровые осциллографы Актаком: ADS-2022 (25 МГц), ADS-2072 и ADS-2072M (70 МГц), ADS-2102 и ADS-2102M (100 МГц), ADS-2152M (150 МГц) и ADS-2202 (200 МГц).

Цифровые осциллографы Актаком ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 имеют максимальную частоту дискретизации в реальном времени 1 Гвыб/сек (500 мВыб/сек на канал).

Система синхронизации в цифровых осциллографов эконом-класса с широкоформатным дисплеем предусматривает запуск по фронту, видеосигналу, длительности импульса, скорости нарастания, а также - поочередный запуск для наблюдения несинхронных сигналов.

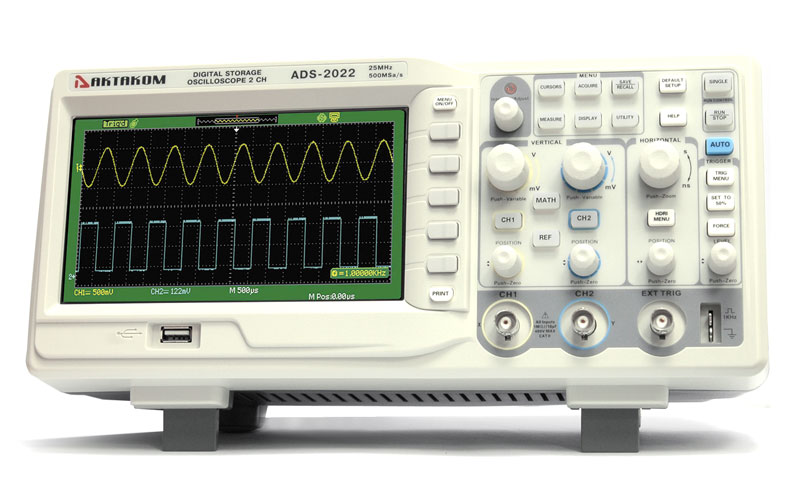

Характерная конструктивная и функциональная особенность данных моделей - это большой широкоформатный ЖК экран с разрешением 480х234 точек.

По размерам ЖК дисплея (диагональ 17,8 см) ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 приближается к линейке осциллографов Актаком с большим дисплеем (19-20 см). Благодаря применению широкоформатного ЖК дисплея пользователь может наблюдать 18 делений по горизонтали, т.е. на экране отображается сигнал большей длины, чем в обычных осциллографах с 5,7" экраном.

Цифровые осциллографы Актаком ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 предоставляют пользователям следующие возможности:

• курсорные измерения: ручные. слежение. авто
• автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• ограничение полосы пропускания: 20 МГц
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• встроенный интерполятор: Sin(x)/x, линейная с возможностью выбора
• математические операции: сложение, вычитание, умножение, деление
• быстрое преобразование Фурье для анализа спектра. Четыре встроенных окна: Rectangle, Blackman, Hanning, Hamming. БПФ 1024 точки.
• режимы растяжки
• режим X-Y
• пиковый детектор
• усреднение (4…256 выборок)
• самописец: 100 мс/дел...50 с/дел
• автоматический покадровый регистратор: 2500 кадров
• встроенный 6-разрядный частотомер
• режим послесвечения
• тестирование в пределах ("годен-негоден"), причем модуль Pass/Fail встроенный!!!
• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
• сохранение на внешнее USB-устройство
• дистанционное управление от персонального компьютера

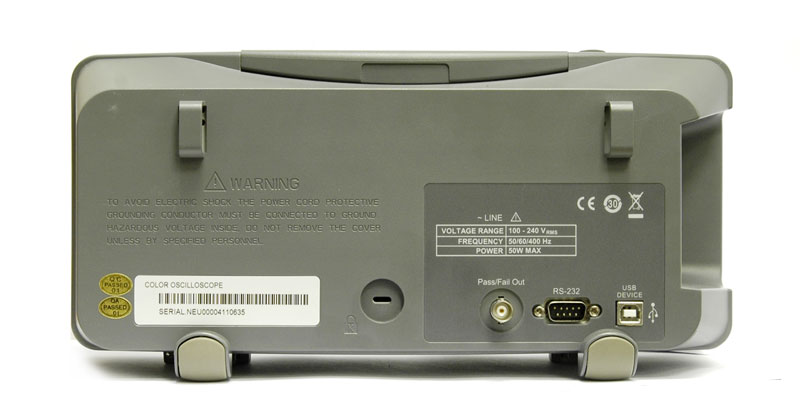

В цифровых осциллографах Актаком ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 предусмотрена возможность дистанционного управления от персонального компьютера и подключения различных устройств. Данные модели оснащены интерфейсами USB-host, одним USB-device и LAN. Благодаря широкому набору интерфейсов появляется возможность дистанционного управления не только по USB, но и LAN интерфейсу, сохранять данные на USB-накопители и производить прямую печать с осциллографа на принтер (PictBridge).

Таким образом, линейка цифровых осциллографов Актаком с широкоформатным дисплеем Актаком, включенных в Государственный Реестр средств измерений РФ, представлена следующими двух- и четырехканальными моделями, основные различия которых приведены в таблице ниже:

Срок действия свидетельства об утверждении типа средств измерений до 28 октября 2018 года.
Номер в Государственном Реестре средств измерений - 55302-13.
