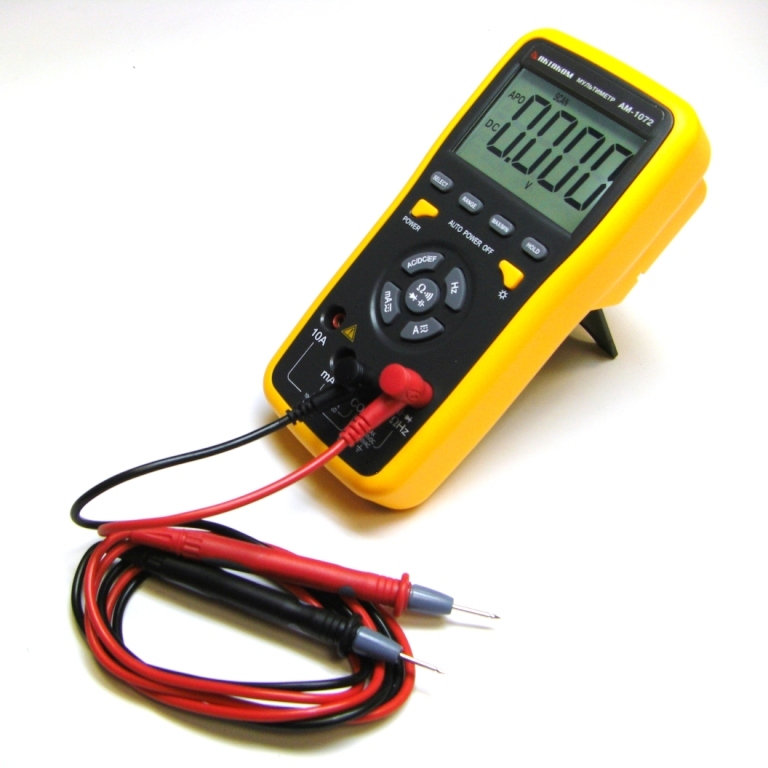

АМ-1072 Мультиметр цифровой

Документация

• АМ-1072, АМ-1171, АМ-1171BT паспорт изделия
  Включает методику поверки | Редакция: 200409 | Дата изменения: 10.04.2020

1. Нажмите AC/DC/EF для перехода в режим измерения напряжения (режим по умолчанию при включении прибора).
2. Подключите красный и чёрный измерительные щупы к разъёмам «VΩHz» и «COM».
3. При выполнении измерения напряжения переменного тока подключите красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.

Осторожно! Не измеряйте постоянное напряжение выше 1000 В или переменное выше 750 В. По окончании измерения сразу же отключите измерительные наконечники от измеряемой цепи.

1. Подключите чёрный измерительный щуп к разъёму «COM», а красный – к разъёму «mA» или «10A».
2. Нажмите клавишу мА=/∼ или А=/∼, для выбора режима измерения постоянного (на дисплее активен индикатор DC) или переменного (на дисплее активен индикатор AC) тока и диапазона измерения до 600 мА или до 10 А соответственно.
3. Выключить питание измеряемой цепи, подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.

Примечание. При измерениях напряжения и силы тока состояние прибора по умолчанию – режим автоматического определения рода тока и диапазона измерений, на экране отображается «SCAN»; при этом кнопки RANGE, MAX/MIN, HOLD не действуют. Нажатие кнопки SELECT для ручного выбора функции активирует клавиши RANGE, MAX/MIN, HOLD и в режиме измерения силы тока переключает прибор между функциями постоянного и переменного тока.

Осторожно! В режиме 10 A не могут быть измерены токи выше 10 А, а в режиме mA – токи выше 600 мА. Превышение данных токов для соответствующих диапазонов приведёт к повреждению прибора. Когда измерительные наконечники подключены в режиме измерения тока, строго воспрещается подключать их в параллель к любым цепям.

Осторожно:

• При измерении ёмкости и тестировании диодов питание от тестируемой цепи должно быть отключено, а все конденсаторы в ней – разряжены. Измерение больших ёмкостей может занять длительное время.
• Если в режиме измерения ёмкости на прибор ошибочно будет подано напряжение, сработает автоматическая защита и прибор не будет повреждён.
• При измерении сопротивления наличие любого напряжения в цепи может привести к неточному измерению показаний, а если такое напряжение превышает 250 В, то возможно повреждение прибора.
• В диапазоне 600 Ом сначала измерьте сопротивление проводов, затем, используя полученное значение, внесите поправки в последующее измерение.
• Если к прибору подключена разомкнутая цепь или диод с обратной полярностью, на экране будет показано «OL».
• После проведения измерения сразу же отключите прибор от тестируемой цепи

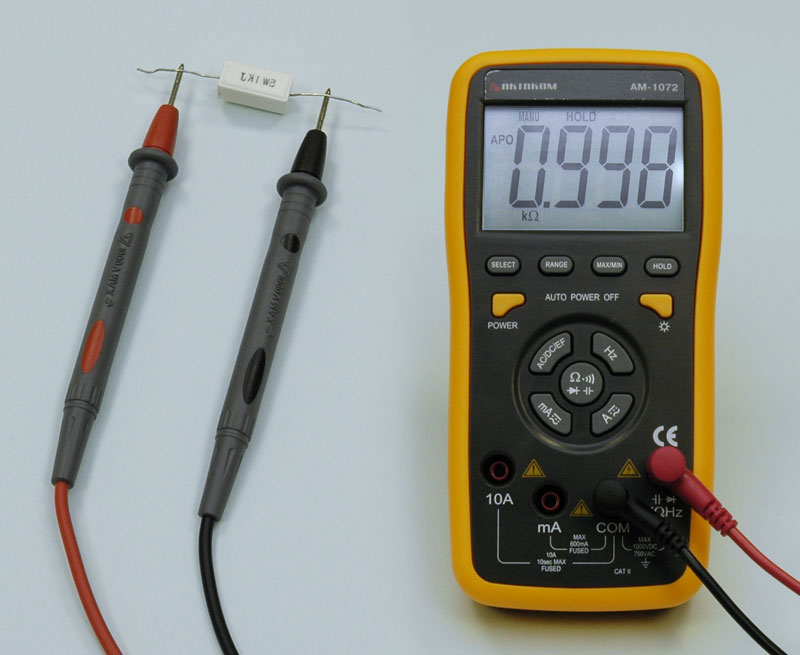

1. Нажмите кнопку , которая активирует автоматическое распознавание режима измерения (сопротивление, ёмкость, проверка диодов и «прозвонка»).
2. Подключите красный и чёрный измерительные щупы к разъёмам «VΩHz» и «COM» соответственно.
3. При измерении сопротивления, ёмкости и «прозвонке» подключите измерительные щупы к выводам измеряемой цепи или элемента, при тестировании диода подключите красный измерительный наконечник к положительному выходу диода, а чёрный – к отрицательному выходу диода.

Примечание. В этих режимах кнопки RANGE, MAX/MIN, HOLD не действуют. Если измеряемое значение > 1 MΩ, измерение в автоматическом режиме может быть проведено только после нажатия клавиши SELECT, которая активирует кнопки RANGE, MAX/MIN, HOLD.

1. Нажмите кнопку Hz – прибор перейдёт в режим измерения частоты.
2. Подключите измерительные щупы к разъёмам «VΩHz» и «COM».
3. Подключите измерительные щупы в параллель к источнику измеряемого сигнала и наблюдайте показания на экране.

При переходе к режиму измерения частоты из режима сначала нужно переключить прибор в режим тока или напряжения, а затем нажать кнопку Hz.

Осторожно: после проведения измерения сразу же отключите прибор от тестируемой цепи.

1. Нажмите клавишу AC/DC/EF и несколько раз SELECT пока на экране не появится «EF».
2. Поместите верхнюю часть прибора, помеченную стрелкой, около измеряемого объекта.
3. О напряжённости электрического поля можно судить по количеству сегментов «-» на экране, а также по длине звуковых сигналов и интервалу между ними.

Осторожно: не подводите напряжение к прибору в этом режиме.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
