ADIO8 Pro Aktakom Digital IO 8 Pro Программное обеспечение
НАЗНАЧЕНИЕAKTAKOM Digital IO8 Pro - профессиональная версия программы, позволяет использовать все физические свойства устройства, и, кроме того, даёт ряд дополнительных возможностей, которые расширяют область применения прибора вплоть до построения измерительно-управляющей системы из далеко разнесённых в пространстве частей. СОВМЕСТИМОЕ ОБОРУДОВАНИЕМодули дискретного ввода-вывода AKTAKOM ACE-1748 и ACE-1768, которые имеют 8 входов и 8 выходов. Поддерживаются интерфейсы USB и Ethernet. ВОЗМОЖНОСТИПриложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключенных к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию выбранных экземпляров приборов. Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов), управление выходами, чтение состояния входов и аналогово-цифровых преобразователей прибора. В приложении присутствует возможность протоколирования состояния прибора, как через указанные промежутки времени, так и по событию (изменение состояния входов или выходов). Данные протоколирования сохраняются в указанный пользователем файл формата “CSV”. Просмотреть содержимое этого файла возможно при помощи любого приложения для работы с текстом или электронными таблицами. ИНТЕРФЕЙСПрограмма AKTAKOM Digital IO8 Pro имеет понятный и удобный интерфейс. Главное окно программы содержит управляющие элементы, позволяющие влиять на работу программы и индикаторов, используемых для отображения необходимой информации. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию. Для удобства пользователя некоторые элементы интерфейса программы имеют всплывающие подсказки. По сравнению со стандартным приложением, в профессиональной версии программы базовые функции прибора значительно улучшены:
Главное окно
Окно подключенияДля использования прибора по интерфейсу USB каких-либо дополнительных настроек не требуется. Но перед работой в сети Ethernet требуется настройка сетевых параметров модуля АКТАКОМ ACE-1768, которая осуществляется при помощи AKTAKOM Digital IO 8 Pro или специальной программы для изменения сетевых настроек AKTAKOM Net Configurator, при этом прибор должен быть подключен к компьютеру через интерфейс USB. Сетевые настройки прибора включают в себя:Адрес: поле ввода IP-адреса или имени сервера. Порт: номер порта подключаемого устройства (по умолчанию 1024). Логин: строка-логин для подключения устройства (по умолчанию AULNetPass). Таймаут (мс): таймаут для подключения устройства, в миллисекундах (по умолчанию 5000 мс). Все эти параметры, за исключением параметра «Логин» нужно узнать у системного администратора, отвечающего за функционирование сети. Параметр «Логин» отвечает за предоставление доступа к прибору по сети, поэтому пользователь вправе сам устанавливать значение этого параметра. Приложение AKTAKOM ADIO8 Pro позволяет осуществлять подключение одного или двух приборных модулей по USB или LAN (Ethernet), обеспечивает автоматическое восстановление подключения после обрыва связи, учёт часового пояса прибора, удобный выбор нужного устройства и индикацию его состояния
Главное окно графика и результатов измерений температурных датчиковДля отображения результатов измерений встроенных АЦП и датчиков на цифровых табло и на графике в программе реализовано отдельное окно.
Кроме отображения истории измерений, на графике в этом же окне расположена кнопка «События», с помощью которой можно проверить и уточнить, в какой момент и в каком порядке проходила работа прибора. Запись этого протокола сопровождается оповещениями о событиях звуком или голосом.

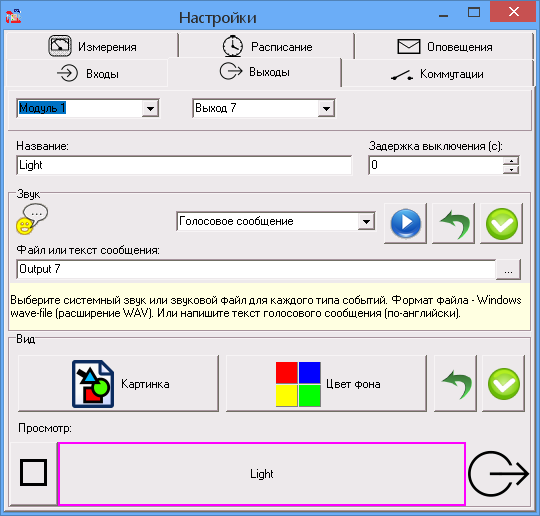

НастройкиПрограмма AKTAKOM ADIO8 Pro обеспечивает широкие возможности настроек отображения. Отображение входов и выходов в главном окне настраивается пользователем по своему вкусу в окне настроек. Для канала можно задать его название, цвет и загрузить картинку. Здесь же можно назначить озвучивание изменений состояния канала. Для этого можно выбрать стандартный звук операционной системы, указать звуковой файл или ввести текст для голосового сообщения. Кроме того, пользователь может задать отсрочку включения (для входов) или выключения (для выходов). Использование отсрочки включения позволяет исключить дребезг контактов, т.е. ложные короткие срабатывания логических датчиков. А задержка выключения даёт возможность подавать ограниченные по времени управляющие воздействия.
РасписаниеКроме отсрочки включения и выключения логических каналов, программа позволяет выполнять произвольные действия по расписанию, т.е. работать в режиме будильника. Для этого нужно задать время события, режим повторения (ежедневный, еженедельный или однократный, для указанной даты), установить желаемое состояние выходов и добавить событие в расписание. Далее программа будет отслеживать заданную периодичность события, с учетом часового пояса, установленного для прибора при подключении.
Настройка событий по результатам измеренийАналогично реакции на события «будильника» можно задать реакцию на показания измерений. Выбрав измерительный датчик, нужно указать диапазон значений, затем выбрать условие, для которого программа должна будет выполнять действие, при этом можно выбрать действие как при входе измерений в диапазон, так и при выходе из него. Звуковое оповещение и установка выходного состояния не отличаются от настроек действия по расписанию, но здесь имеется дополнительная возможность — можно назначить отправку оповещений на электронную почту или мобильный телефон пользователя.
Программная коммутация двух приборовЕще одной интересной возможностью приложения AKTAKOM ADIO8 Pro является программная коммутация двух приборов, не связанных физически. Представим себе такую ситуацию: у нас имеется один прибор ACE-1768 в Москве и второй такой же — в Минске. На входы первого прибора заведены некоторые логические сигналы, реакцию на которые мы хотим получить на выходах второго прибора. При подключении обоих приборов к программе через глобальную сеть, эта задача решается без прокладки специального кабеля Москва-Минск. Пользователь может назначить программные коммутации между любыми входами и выходами устройств. Приложение установит состояние связанного выхода в соответствии с обнаруженным состоянием входа. Коммутировать можно вход и выход как одного устройства, так и нескольких. Можно связать несколько входов с одним выходом, в этом случае состояние выхода будет определяться заданной операцией объединения входов. И входы, и выход могут быть инвертированы. При выполнении коммутации приложение использует установленные для входов отсрочки срабатывания и установленные для выходов отсрочки выключения. Для добавления, удаления или очистки списка коммутаций используются кнопки в блоке «Настройка». Пользователь может временно выключить коммутацию, сняв галочку в списке рядом с ней. Список операций объединения: OR — логическое ИЛИ; AND — логическое И; XOR — исключающее ИЛИ; MAJ — мажоритарный фильтр.
Область применения
Стандартная комплектацияПрограммное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера. Программное обеспечение распространяется по лицензии. Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные. Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения. Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать. Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством. Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.
Статьи о продукции АКТАКОМДля построения современных систем умного дома или автоматизации в лаборатории и офисе необходимы компактные многофункциональные устройства для работы с дискретными сигналами. Один из таких модулей представлен в настоящей статье. Модуль ввода-вывода АКТАКОМ ACE-1768 предназначен для построения централизованных систем дистанционного контроля состояния датчиков с дискретными и аналоговыми выходами, а также управления устройствами посредством однопозиционных быстродействующих МОП-реле.
Программное обеспечение АКТАКОМ относится к объектам авторских прав и охраняется в соответствии с ГК РФ ст. 1259. Торговый знак АКТАКОМ зарегистрирован Федеральной службой по интеллектуальной собственности РФ и охраняется в соответствии с действующим законодательством (ГК РФ ст. 1484). Windows, эмблема Windows являются охраняемыми товарными знаками корпорации Майкрософт (Microsoft Corporation). Назад в раздел |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
