APG Aktakom Pattern Generator Программное обеспечение
Стандартная комплектацияПрограммное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера. Программное обеспечение распространяется по лицензии. Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные. Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения. Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать. Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством. Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.Реализация заданной цифровой последовательности генератором AHP-3616Постановка задачиПусть для лабораторных испытаний нам требуется создать последовательность импульсов такого вида:
А – уровень управляющего воздействия ИГ на датчик счетчика (Приложение В); T – ось времени; Тц – продолжительность одного цикла испытания; КТ - контрольная точка. Момент времени, в который производится снятие показаний. Допускается вариант снятия показаний только перед началом и по окончании испытания. n, n+1 – показания счетчика; Тфз – Отрезок времени необходимый счетчику для определения закрытого состояния запирающего устройства. Тфз определяется согласно ТУ на счетчик; Тз – Отрезок времени, имитирующий дребезг сигнала датчика от манипуляций связанных с закрытием запирающего устройства. (Тз > Тфз+1c) Тз - не менее двух импульсов дребезга Тдр; Тзс – Отрезок времени, имитирующий закрытое состояние запирающего устройства. (Тзс > Тфз+1c); То – Отрезок времени, имитирующий дребезг сигнала датчика от манипуляций связанных с открытием запирающего устройства. То – не менее одного импульса дребезга Тдр; Тос – Отрезок времени открытого состояния. Тос = 1с + время необходимое для снятия показаний счетчика, если требуется; Тдр. – длительность импульса дребезга. 0,5c < Тдр < Тфз.
Частота устройства 2Гц. Уточнение условийБудем использовать для решения задачи генератор цифровых последовательностей Актаком АНР-3616:
Для создания генерируемого цифрового паттерна будем использовать входящее в комплект поставки прибора программное обеспечение AKTAKOM Digital Waveform Editor (ADWE).
Для определённости, будем реализовывать паттерн со следующими временными характеристиками (моменты времени обозначены в секундах от начала испытаний):
Длительность всего паттерна будет составлять 24 секунды.
Последовательность действийЗапускаем ADWE
Автоматически создаётся новая пустая цифрограмма паттерна. Настраиваем цифрограммуОткрываем панель Свойства цифрограммы (меню Настройки). Устанавливаем длину 48 и позицию запуска 0:
Нажимаем ОК, чтобы применить параметры и закрыть панель.
Поскольку нам нужен только один канал, открываем панель Настроек, выбираем вкладку Элементы графика и снимаем галочки со всех каналов, кроме первого:
Затем на вкладке Общие выбираем растяжку главного экрана 48 выборок и Шаг вертикальной сетки – 1 выборка:
Наконец, заходим на вкладку Выбор единиц и выбираем единицы измерения горизонтального положения меток секунды:
Закрываем панель настроек и возвращаемся в главное окно, которое должно выглядеть примерно так:
Размечаем график для создания паттерна
Для создания разметки по времени воспользуемся панелью измерений (меню Панели). Сразу же для удобства использования включаем режим плавающей панели, нажав кнопку с корабликом наверху панели. Затем в блоке Относительных измерений выбираем в качестве начальной точки «От» курсор T, а в качестве конечной точки «До» - курсор L. Поле R будет показывать нам текущее положение курсора на графике при разметке.
Не закрывая панели измерений возвращаемся в главное окно. Плавающая панель измерений при этом останется на переднем плане. Выбираем инструмент «Выделить» и начинаем двигать курсор L мышкой по экрану так, чтобы показания измерений соответствовали нужному моменту времени нашего паттерна. После чего не двигая мышь нажимаем её правую кнопку, чтобы установить пользовательскую метку. Таким образом размечаем до 10 первых точек:
Рисуем паттернМеняем инструмент на «Рисовать» и выставляем по созданной разметке высокие и низкие уровни сигнала. Когда паттерн будет полностью готов, метки можно убрать:
Сохраняем паттерн и загружаем в прибор
Командой меню Файл Запись данных в файл сохраняем созданную цифрограмму в файл:
Чтобы открыть папку с сохранённым файлом выберем команду Чтение данных из файла, найдём наш файл:
И поднимемся на один уровень в файловой системе вверх с помощью соответствующей кнопки. Увидим папку, в которой лежит наш файл. Нажмём на неё правой кнопкой мыши и выберем в контекстном меню пункт «Открыть в новом окне»:
Откроется окно Проводника с нужным нам файлом:
Выделим и скопируем в буфер обмена путь к папке.

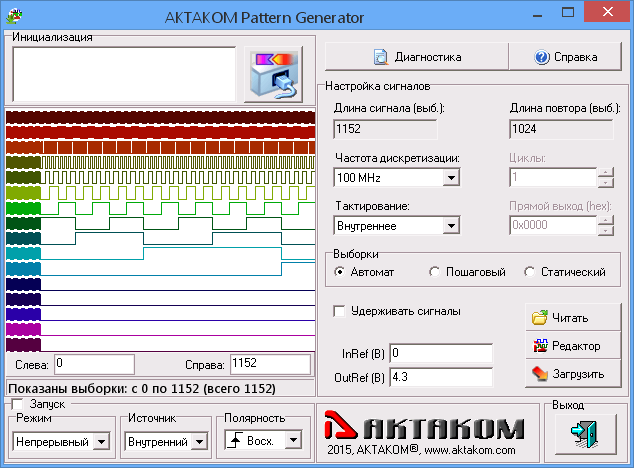

После этого редактор цифрограмм можно закрыть и запустить приложение для управления прибором – AKTAKOM Pattern Generator.
Нажмём кнопку Читать для выбора файла цифрограммы. В открывшемся диалоговом окне вставим в поле Имя файла путь к файлу:
И нажмём Enter. Увидим и выберем нужный файл:
Открываем его:
Если прибор подключён, осталось выбрать частоту дискретизации (2 Гц), загрузить паттерн в прибор кнопкой Загрузить и запустить генерацию галочкой Запуск.
Статьи о продукции АКТАКОМРабота с цифрограммами в программном обеспечении АКТАКОМ
Всем известно, что результатом осциллографических измерений является осциллограмма. Логическим анализаторам не так повезло, и у получаемого в результате их измерений массива цифровых данных нет общепринятого названия. Иногда применяются такие названия, как «цифровой сигнал» или «датаграмма», но они либо имеют слишком широкое значение, либо уже закрепились за другими конкретными техническими процессами. Автор статьи предлагает использовать термин «цифрограмма» для обозначения данных, представляющих собой таблицу изменений во времени значений нескольких логических каналов...
При разработке релейных и иных устройств механической коммутации электрических цепей часто возникает необходимость предусмотреть отрицательное влияние переходных процессов при механическом переключении — так называемого «дребезга контактов». Часто задача осложняется большими временами импульсов — до 0,5 сек, длительностью процесса в несколько секунд и невозможностью проведения исследований в непосредственной близости к коммутирующему оборудованию. В этом случае удобно использовать устройство, имитирующее характерную для «дребезга» последовательность импульсов. Данная задача решается с использованием генератора паттернов АКТАКОМ АНР-3616.
