SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров

AKTAKOM Pulse Parameters SDK - комплект разработчика программного обеспечения для определения импульсных параметров осциллограмм. Комплект представляет собой динамическую библиотеку (DLL) Windows со средствами для её использования.

Состав комплекта:

• библиотека функций pulsmeas.dll;
• заголовочный файлом pulsmeas.h;
• библиотеки импорта для Borland C++ Builder и MS Visual C++ pulsmeas.lib;
• документация PulsMeas.chm и PulsMeas.pdf;
• пример программирования PulsMeasExample.cpp (проект для Borland C++ Builder 6).

Комплект разработчика (SDK) AKTAKOM Pulse Parameters предназначен для использования совместно с SDK для виртуальных USB-осциллографов АКТАКОМ семейств ACK-3106 и ACK-3102, но может использоваться и самостоятельно, с любыми произвольными осциллографическими данными.

Комплект определения импульсных параметров предназначен для определения импульсных параметров, он не предназначен для получения данных из осциллографа. Для получения данных из осциллографа и его правильной настройки предназначен другой комплект - ACK-3106_SDK или АСК-3102_SDK. Пример получения данных в составе SDK Aktakom Pulse Parameters только показывает способ передачи данных, полученных из прибора в библиотеку для математической обработки, но не обеспечивает корректность этих данных.

При использовании комплекта разработки (SDK) Aktakom Pulse Parameters следует учитывать, что алгоритмы вычисления импульсных параметров, представленные в SDK Aktakom Pulse Parameters, предназначены для определения параметров только импульсных сигналов. Они не предназначены для определения параметров таких типичных сигналов, как синус или пила. Т.к. для пилы или синусоиды не определены такие характеристики импульсного сигнала, как уровни Base и Top. Соответственно, и все зависимые от них параметры (амплитуда, выброс, медиана, время нарастания и спада, длительность импульса) тоже будут неопределёнными. В реальности после вычислений значения этих параметров могут получаться случайными.

Такие параметры, как медиана и среднее, не характеризуют форму сигнала, они показывают его расположение по вертикали. Разница между значениями среднего при подаче идентичного сигнала по двум разным каналам показывает разницу в калибровке положения их нулевых линий.

В то же время такие универсальные параметры, как частота и период, размах, среднее и СКЗ будут определены правильно и для неимпульсных сигналов.

Описание определяемых параметров

Амплитуда. Обозначена на рисунке как A. Разница между основными верхним и нижним уровнями.

Размах. Обозначен на рисунке как A_PP. Разница между максимальным и минимальными значениями на участке.

Положительный выброс. Обозначен на рисунке как O_P. Разница между максимальным значением в периоде и основным верхним уровнем относительно амплитуды. Определяется для каждого найденного периода и усредняется.

Отрицательный выброс. Обозначен на рисунке как O_N. Разница между минимальным значением в периоде и основным нижним уровнем относительно амплитуды. Определяется для каждого найденного периода и усредняется.

Медиана. Обозначена на рисунке как 50%. Уровень, соответствующий половине разницы между основными верхним и нижним уровнями.

Среднее. Уровень среднего арифметического значения по всем найденным на указанном участке периодам.

Стандартная девиация. Корень из среднего квадратического отклонения от среднего значения по всем найденным на указанном участке периодам.

Среднее квадратическое значение (СКЗ). Среднее квадратическое значение по всем найденным на указанном участке периодам. Значения отсчитываются от основного нижнего уровня (Base).

Период. Обозначен на рисунке как T. Время между соседними нечетными (например, первым и третьим, третьим и пятым и т.д.) переходами сигнала через уровень медианы. Определяется для каждого найденного периода и усредняется.

Частота. Определяется, как величина, обратная периоду.

Длина импульса. Обозначена на рисунке как W. Время от начала импульса (переход сигнала через уровень медианы на восходящем фронте) до его конца (переход сигнала через уровень медианы на нисходящем фронте). Определяется для каждого найденного периода и усредняется.

Относительная длина импульса. Отношение длины импульса к его периоду.

Время нарастания (спада). Обозначено на рисунке как R (F). Время положительного (отрицательного) перехода. Время перехода определяется по уровням 10% и 90% амплитуды. Определяется для каждого найденного периода и усредняется.

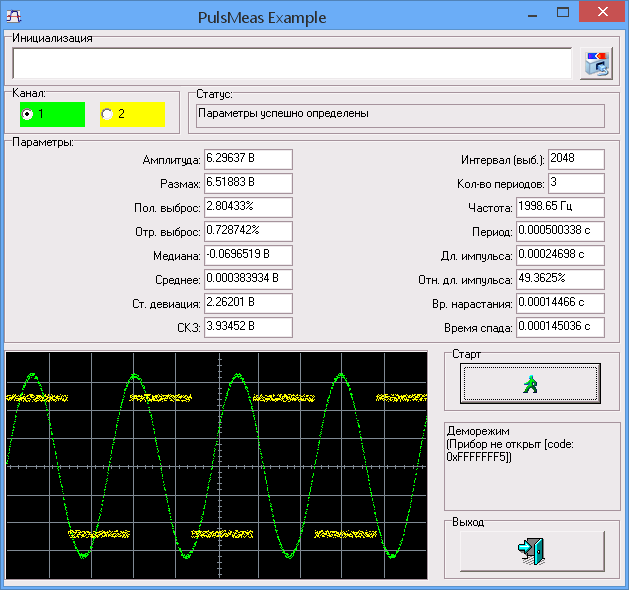

В состав комплекта разработчика входит пример программы, использующей функцию определения параметров импульса.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.
