AKC-1301-SW Программное обеспечение анализатора спектра

Программное обеспечение AKC-1301-SW позволяет работать с анализаторами спектра АКТАКОМ АКС-1301B, АКТАКОМ АКС-1301BT через интерфейсы RS-232 или Ethernet. Реализовано полное управление прибором и отображение полученных данных.
Дистанционное управление из программы позволяет устанавливать:

• Полосу пропускания фильтра (300 Hz – 3 MHz);
• Аттенюатор (0db – 50 db с дискретностью 10 db);
• Масштаб отображения (1, 2, 5, 10, 20 db на деление);
• Полоса видеофильтра (10 Hz – 3 MHz);
• Усреднение – вкл/выкл;
• Установка центральной частоты;
• Установка диапазона;
• Установка опорного уровня;
• Установка шага центральной частоты.

Результаты измерения отображаются в виде графика в главном окне программы. Программное обеспечение AKC-1301-SW использует LabWindows и имеются возможности по настройке и масштабированию графика. Реализовано использование маркеров для измерений по графику. Имеется возможность сохранения и загрузки графика.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Рекомендации по запуску программного обеспечения АКТАКОМ АКС-1301 SW

Рекомендации запуску программного обеспечения АКТАКОМ АКС-1301 SW через интерфейс RS-232 в операционной системе Windows XP:

1. Подключите AKC-1301 к сети переменного тока при помощи кабеля питания.

2. Подключите прибор к ПК при помощи кабеля RS-232 и включите питание прибора.

3. С помощью кнопки “ПУСК” запустите программу “AKC-1301 RS-232” (рис. 1).

Рис. 1.

4. В появившемся окне выберите Com-порт, к которому подключен прибор (рис. 2).

Рис.2.

5. Программа подключится к прибору. Если прибор не найден или Com-соединение некорректное, то программа сообщит об ошибке и завершится.

Рекомендации запуску программного обеспечения АКТАКОМ АКС-1301 SW через интерфейс LAN (ЕСЗ/IP) в операционной системе Windows 7:

1. Подключите AKC-1301 к сети переменного тока при помощи кабеля питания.

2. Подключите прибор к ПК при помощи кабеля витая пара Ethernet и включите питание прибора.

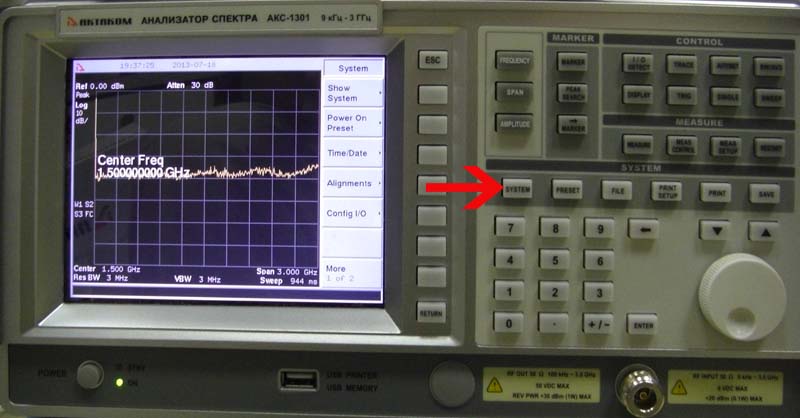

3. Нажмите на кнопку “System” на передней панели прибора (рис. 3).

Рис. 3. Вход в меню System.

4. Нажмите кнопку на передней панели прибора расположенную напротив надписи Config I/O (рис. 4).

Рис. 4. Вход в меню Config I/O.

5. При помощи цифровой клавиатуры на передней панели введите IP-адрес, например: “192.168.1.244” и маска подсети, например : “255.255.255.0”.

Рис.5. Настройка сетевых параметров прибора

6. Настройте сетевой адаптер на компьютере

6.1. При помощи кнопки Пуск войдите в панель управления. В панели управления выберите “Центр управления сетями и общим доступом”.

Рис. 6. Панель управления.

6.2. Выберите “Подключение по локальной сети”.

Рис. 7. Центр управления сетями и общим доступом.

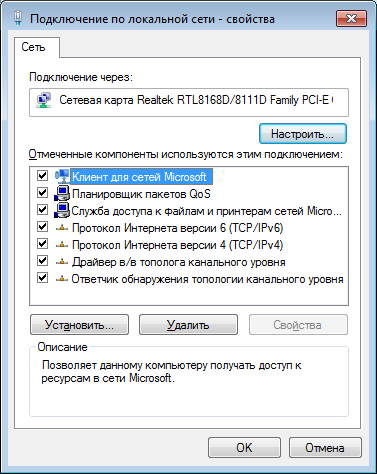

6.3. Выберите “Протокол интернета версии 4 (TCP/IPv4)” и нажмите на кнопку свойства.

Рис. 8. Подключение по локальной сети.

6.4. В появившемся окне введите IP-адрес – 192.168.0.2, маску подсети – 255.255.255.0 и нажмите кнопку “ОК”

Рис. 9. Настройка протокола TCP/IP.

7. При помощи кнопки “Пуск”, запустите программу “ACK-1301 TCP”.

8. В появившемся окне введите IP-адрес – 192.168.1.244 и порт – 5000 (рис. 10).

Рис. 10. Подключение по сети в программе ACK-1301 TCP.

9. Нажмите в окне, показанном на рис .10 кнопку Connect. На этом установка подключения по LAN завершена.
