AWGM AWG Manager Программное обеспечение

Ваша корзина пуста

AWG Manager представляет собой компактное приложение для полнофункционального удалённого управления генераторами AKTAKOM AWG-4105, AWG-4110, AWG-4150, а также AWG-4082, AWG-4122, AWG-4162. Особенностью приложения является возможность использовать для связи с прибором лёгкий универсальный драйвер libusb, реализующий функции драйвера USBTMC. Реализована работа по интерфейсу USB.

Совместимо с приборами:
• AWG-4082 Генератор сигналов специальной формы
• AWG-4122 Генератор сигналов
• AWG-4105 Генератор сигналов специальной формы
• AWG-4110 Генератор сигналов специальной формы
• AWG-4150 Генератор сигналов специальной формы
• AWG-4162 Генератор сигналов специальной формы

Для Windows^®
Совместимые ОС: Windows XP x32, Windows XP x64, Windows 7 x32, Windows 7 x64, Windows 8 x32, Windows 8 x64, Windows 8.1 x32, Windows 8.1 x64, Windows 10 x32, Windows 10 x64
Версия: 1.0.1.0

Розничная цена (вкл. НДС): 20 196,00 руб.

В корзину Быстрый заказ

Загрузить

(7.55 МБ)

Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.

Главное окно программы

Блоки "CH2/CH1" отображают текущие настройки сигналов по каналам аналогично отображению на лицевой панели прибора.

Кнопки справа позволяют выбрать форму сигнала для выделенного канала"CH2/CH1".

Далее расположен блок установки численных параметров сигнала (частоты, амплитуды и т.п.).

Кнопки Mod, Sweep, Burst включают и выключают соответствующие режимы.

Рядом с этими кнопками, а также рядом с кнопкой Arb (включение произвольной формы сигнала) имеются кнопки вызова дополнительных окон настройки:

Настройка произвольного сигнала (Arb)
Настройка модуляции (Mod)
Настройка качания (Sweep)
Настройка пачек (Burst)

Блок "Output" позволяет включать и выключить выходы каналов.

Блок "Найденные устройства" позволяет подключиться к прибору (при запуске программы подключение происходит автоматически). При необходимости можно выбрать нужное устройство из нескольких, подключённых к компьютеру.

Правее расположен блок часов с будильником.

Кнопка "Выход" завершает работу с программой.

Для настройки произвольного сигнала имеется специальный редактор форм.

Главное окно редактора форм сигналов

окно редактора форм сигналов

Выбор формы или элементов формы сигнала может быть выбран одним из следующих способов:

из заданных функций (левый блок окна ArbitraryWaveSetup),
произвольной формулой (строка «формула»),
графическим редактором (кнопки правого блока окна ArbitraryWaveSetup).

Предустановленные формы сигнала

Синус	Меандр	Треугольник	Импульс	Случайный шум

Восходящая лестница	Нисходящая лестница	Двусторонняя лестница	Короткий положительный импульс	Короткий отрицательный импульс

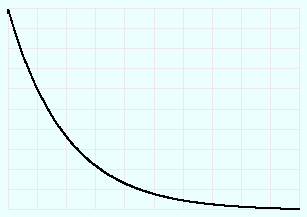

Трапеция	Восходящий уклон	Нисходящий уклон	Экспоненциальный спад	Экспоненциальный восход

Логарифмический спад	Логарифмический восход	Квадратный корень	Кубический корень	Квадратическая парабола

Кубическая парабола	Синк - фунция sin(x)/x	Гауссиана	Производная функции Лоренца - dLorentz/dx	Гаверсинус

Функция Лоренца	Синусоида, модулированная по амплитуде функцией Гаусса	Гауссов моноимпульс (первая производная от гауссовой функции)	Треугольный импульс	Типичная кардиограмма

Сотрясение	Линейная частотная модуляция (ЛЧМ)	Двутоновый сигнал	"Отношение сигнал/шум" - зашумлённая синусоида	Окно Хэмминга

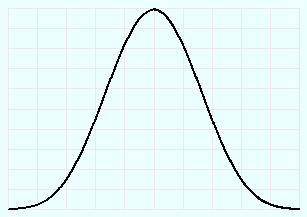

Окно Хэннинга	Окно Кайзера	Окно Блэкмена	Окно Гаусса	Треугольное окно

Окно Блэкмена-Харриса	Окно Бартлетта-Ханна	Тангенс	Котангенс	Секанс

Косеканс	Арксинус	Арккосинус	Арктангенс	Арккосеканс

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

AWGM AWG Manager Программное обеспечение - Настройки сигнала произвольной формы

Увеличить

AWGM AWG Manager Программное обеспечение - Настройки модуляции

Увеличить

Вопросы и ответы

На какое количество ПК можно установить приобретенное программное обеспечение АКТАКОМ?

Что означает сообщение в программе АКТАКОМ "Прибор не открыт"?

Можно ли с помощью AWGM управлять несколькими приборами?

Ключ был успешно принят в программе АКТАКОМ, но запрос ключа появился снова. Почему?

На какое количество ПК можно установить приобретенное программное обеспечение АКТАКОМ?
Количество одновременных инсталляций программного обеспечения АКТАКОМ не ограничено и можно установить программное обеспечение на любое количество компьютеров, однако существуют ограничения другого характера. Дело в том, что лицензионный ключ АКТАКОМ является принадлежностью не программного обеспечения, а прибора/интерфейсного кабеля АКТАКОМ. Таким образом, физически в один момент времени с одним прибором или интерфейсным кабелем (лицензионным ключом) может работать только одна копия программного обеспечения АКТАКОМ, установленная на одном ПК. Также существует возможность одновременно зарегистрировать один прибор (интерфейсный кабель) (лицензионный ключ) на неограниченном количестве устройств, но без подключенного прибора все программное обеспечение АКТАКОМ будет работать только в demo-режиме. Наверх

Что означает сообщение в программе АКТАКОМ "Прибор не открыт"?
Если при работе с программным обеспечением АКТАКОМ появляется сообщение об ошибке "Прибор не открыт" или "No com-port", это означает, что программе не удалось установить связь с прибором. Причин для этого может быть несколько. 1. Соединение компьютера с прибором физически отсутствует: прибор выключен; интерфейсный кабель не подсоединён. В этом случае прибор также не отобразится в диспетчере устройств Windows. 2. Физическое соединение компьютера с прибором есть, но устройство не установлено в операционной системе — не установлен драйвер или установлен устаревший драйвер. В диспетчере устройств прибор отобразится как "Неизвестное устройство" или будет обозначен не так, как описано в его инструкции. 3. Прибор успешно обнаружен операционной системой, правильно отображается в диспетчере устройств, но в настройках приложения указан неверный тип прибора. Например, к ПК подключён цифровой запоминающий осциллограф АКТАКОМ ACK-3102, а в настройках AKTAKOM Oscilloscope Pro указана другая модель — цифровой запоминающий осциллограф АКТАКОМ ACK-3106. У этих приборов разный набор команд, и цифровой запоминающий осциллограф АКТАКОМ ACK-3102 не сможет правильно ответить на запросы по протоколу цифрового запоминающего осциллографа АКТАКОМ ACK-3106. Приложение (программа AKTAKOM Oscilloscope Pro) не опознает подключённый прибор как корректное оборудование и не выведет его имя в список доступной для подключения аппаратуры. Аналогичная ситуация может возникать, если подключить прибор по интерфейсу LAN и пытаться использовать его, настроив программу на работу через USB. 4. Некоторые приложения (программы) АКТАКОМ требуют активации прибора при первом подключении. Обнаружив подходящий прибор, приложение выводит его имя и серийный номер и предлагает ввести ключ активации. Если закрыть это окно, не введя ключ или ввести ключ ошибочно (например, ввести код загрузки программного обеспечения вместо ключа), то доступ к прибору будет запрещён, и посылки ему команд также будут приводить к ошибке "Прибор не открыт". Наверх

Можно ли с помощью AWGM управлять несколькими приборами?
Приложение AWGM может определить и подключить несколько приборов. Затем можно переключаться между найденными приборами в блоке "Найденные устройства USBTMC" Наверх

Ключ был успешно принят в программе АКТАКОМ, но запрос ключа появился снова. Почему?
Это происходит в случаях, когда ключ неправильный. Программное обеспечение АКТАКОМ примет и запомнит любой ключ, даже если прибор ещё ни разу не подключался. А вот при попытке подключения прибора программа этот ключ проверит, и, если он не подходит, выдаст ошибку. Наверх
