ACK-3102_SDK Полный комплект средств разработки ПО

Ваша корзина пуста

Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для двухканальных цифровых запоминающих осциллографов ACK-3102, ACK-3002 и ACK-3712. Работает в среде Windows и LabView с интерфейсами USB и LAN.

Совместимо с приборами:
• АСК-3102 Осциллограф цифровой запоминающий
• АСК-3002 Осциллограф цифровой запоминающий
• АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра
• АСК-3102 1Т Двухканальный USB осциллограф - приставка + анализатор спектра

Для Windows^®
Совместимые ОС: Windows XP x32, Windows XP x64, Windows Vista, Windows 7 x32, Windows 7 x64, Windows 8 x32, Windows 8 x64
Версия: 1.0.3.4

Розничная цена (вкл. НДС): 29 772,00 руб.

В корзину Быстрый заказ

Загрузить

(14.13 МБ)

Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.

Назначение

Полный комплект разработчика программного обеспечения содержит инструментальный драйвер для двухканальных цифровых запоминающих осциллографов AKTAKOM ACK-3102, ACK-3002 и ACK-3712. Драйвер содержит все необходимые функции для работы с прибором и представляет собой динамическую библиотеку (DLL) Windows, сопровождаемую заголовочным файлом для языка Си, функциональным деревом LabWindows и полностью повторяющей его библиотекой инструментов для LabVIEW. Дополнительно (в отличие от базовой версии АСК-3102_SDK_base) прилагаются примеры программирования ACK-3102, ACK-3002 и ACK-3712 с использованием описываемого драйвера в LabWindows и LabVIEW в различных режимах.

Функции библиотеки драйвера могут быть вызваны из любой другой среды программирования обычным для DLL способом. В качестве примера такого использования драйвера прилагаются проекты для Borland C++ Builder 6, NI LabWindows/CVI и MS Visual C++.

Основным достоинством полного пакета SDK является быстрая разработка приложений на основании представленных примеров программирования для различных сред программирования, позволяющих использовать предложенную типовую структуру приложения.

Состав комплекта

динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
заголовочный файл библиотеки на языке Си;
файл справки с описанием всех функций библиотеки;
соответствующее библиотеке функциональное дерево и пример приложения для среды NI LabWindows/CVI;
соответствующая библиотеке палитра функции и пример приложения для среды NI LabVIEW;
пример графического приложения для среды Borland C++Builder (все необходимые исходные файлы проекта);
пример консольного приложения для среды Microsoft Visual C++ (все необходимые исходные файлы проекта);

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

ACK-3102_SDK Полный комплект средств разработки ПО - Пример для Borland C++ Builder

Увеличить

ACK-3102_SDK Полный комплект средств разработки ПО - Пример для MS Visual C++

Увеличить

ACK-3102_SDK Полный комплект средств разработки ПО - Пример для NI LabWindows/CVI

Увеличить

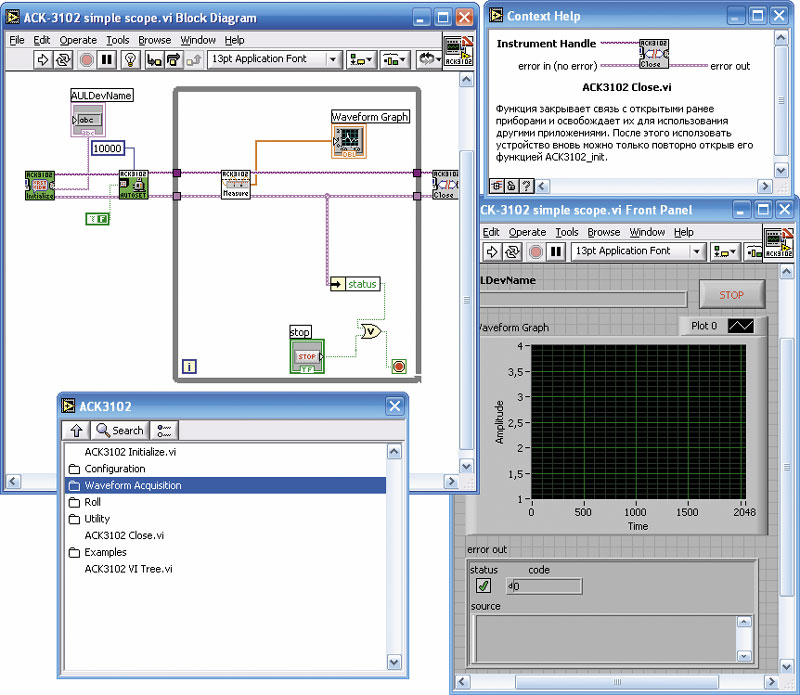

ACK-3102_SDK Полный комплект средств разработки ПО - Пример для NI LabVIEW

Увеличить

Вопросы и ответы

Какие заголовки функций SDK и их параметры в C++, какой перечень вызываемых функций?

Что означает сообщение в программе АКТАКОМ "Прибор не открыт"?

Какие заголовки функций SDK и их параметры в C++, какой перечень вызываемых функций?
Основные заголовки функций SDK (перечень вызываемых функций ) : DLLFUNC ViStatus _VI_FUNC ACK3102_IsValidDevice (char AULName[]); DLLFUNC ViStatus _VI_FUNC ACK3102_AddKey (char path[], char AULname, char Key); DLLFUNC ViStatus _VI_FUNC ACK3102_init (ViRsrc resourceName, ViSession instrumentHandle, int shared, ViBoolean resetDevice, char path[], char AULDevName[], DWORD Plugins); DLLFUNC ViStatus _VI_FUNC ACK3102_Close (ViSession instrumentHandle); DLLFUNC ViStatus _VI_FUNC ACK3102_Is50OhmEnabled (ViSession instrumentHandle, int enabled); DLLFUNC ViStatus _VI_FUNC ACK3102_SetChannelCoupling (ViSession instrumentHandle, ViByte coupling, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_GetChannelCoupling (ViSession instrumentHandle, ViByte coupling, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_SetChannelRange (ViSession instrumentHandle, ViByte range, int channel, int setZeroOffset=0); DLLFUNC ViStatus _VI_FUNC ACK3102_GetChannelRange (ViSession instrumentHandle, ViByte range, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_SetChannelOffset (ViSession instrumentHandle, double offset, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_GetChannelOffset (ViSession instrumentHandle, double offset, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_OffsetMagnitudeCodeTransforme (ViSession instrumentHandle, double offset, double code, int channel, int range, int inverse); // probe == -1 - включить автоматическое определение пробников DLLFUNC ViStatus _VI_FUNC ACK3102_SetChannelProbe (ViSession instrumentHandle, int probe, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_GetChannelProbe (ViSession instrumentHandle, int probe, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_SetClockSource (ViSession instrumentHandle, ViByte triggerSource); DLLFUNC ViStatus _VI_FUNC ACK3102_GetClockSource (ViSession instrumentHandle, ViByte triggerSource); DLLFUNC ViStatus _VI_FUNC ACK3102_CalibrateRefLevels (ViSession instrumentHandle, ViByte range, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_CalibrateRefLevelsEx (ViSession instrumentHandle, ViByte range, int channel, int size, BYTE ext_arrA, BYTE ext_arrB); DLLFUNC ViStatus _VI_FUNC ACK3102_SetTriggerSource (ViSession instrumentHandle, ViByte triggerSource); DLLFUNC ViStatus _VI_FUNC ACK3102_GetTriggerSource (ViSession instrumentHandle, ViByte triggerSource); DLLFUNC ViStatus _VI_FUNC ACK3102_SetTriggerMode (ViSession instrumentHandle, ViByte triggerMode); DLLFUNC ViStatus _VI_FUNC ACK3102_GetTriggerMode (ViSession instrumentHandle, ViByte triggerMode); DLLFUNC ViStatus _VI_FUNC ACK3102_SetTriggerLogic (ViSession instrumentHandle, ViByte triggerLogic); DLLFUNC ViStatus _VI_FUNC ACK3102_GetTriggerLogic (ViSession instrumentHandle, ViByte triggerLogic); DLLFUNC ViStatus _VI_FUNC ACK3102_SetTriggerLevel (ViSession instrumentHandle, double triggerLevel, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_GetTriggerLevel (ViSession instrumentHandle, double triggerLevel, int channel); DLLFUNC ViStatus _VI_FUNC ACK3102_SetTriggerDelay (ViSession instrumentHandle, ViInt32 triggerDelay); DLLFUNC ViStatus _VI_FUNC ACK3102_GetTriggerDelay (ViSession instrumentHandle, ViInt32 triggerDelay); DLLFUNC ViStatus _VI_FUNC ACK3102_SetPostTriggerLength (ViSession instrumentHandle, ViInt32 postTriggerLength); DLLFUNC ViStatus _VI_FUNC ACK3102_GetPostTriggerLength (ViSession instrumentHandle, ViInt32 postTriggerLength); DLLFUNC ViStatus _VI_FUNC ACK3102_GetMemorySize (ViSession instrumentHandle, ViInt32 memorySize); DLLFUNC ViStatus _VI_FUNC ACK3102_StartRegistration (ViSession instrumentHandle, ViBoolean registration); DLLFUNC ViStatus _VI_FUNC ACK3102_IsRegistrationStarted (ViSession instrumentHandle, ViBoolean registration); DLLFUNC ViStatus _VI_FUNC ACK3102_GetAULFILEOPTACK3Calibration ( ViSession instrumentHandle, DWORD channel, //номер канала double bit_voltage, //напряжение, соответствующее 1 биту double zero_code, //код, соответствующий нулевому напряжению double DACcorrector[8], //коэффициенты функции коррекции ЦАПа DWORD DACcorrType //тип функции для коррекции ЦАПа ); DLLFUNC ViStatus _VI_FUNC ACK3102_ResetCalibration (ViSession instrumentHandle); DLLFUNC ViStatus _VI_FUNC ACK3102_LoadCalibration (ViSession instrumentHandle, char path[]); DLLFUNC ViStatus _VI_FUNC ACK3102_SaveCalibration (ViSession instrumentHandle, char path[]); DLLFUNC ViStatus _VI_FUNC ACK3102_GetHardwareStatus (ViSession instrumentHandle, ViByte hardwareStatus); DLLFUNC ViStatus _VI_FUNC ACK3102_GetRegistrationStatus (ViSession instrumentHandle, ViByte registrationStatus); DLLFUNC ViStatus _VI_FUNC ACK3102_GetMeasurementsStatus (ViSession instrumentHandle, ViUInt32 measurementsStatus, ViByte minA, ViByte maxA, ViByte avgA, ViByte minB, ViByte maxB, ViByte avgB, ViUInt32 waveLength, ViUInt32 edgesA, ViUInt32 edgesB); DLLFUNC ViStatus _VI_FUNC ACK3102_SetMeasurementsStatusMask (ViSession instrumentHandle, ViUInt32 measurementsStatus); DLLFUNC ViStatus _VI_FUNC ACK3102_MagnitudeCodeToVoltage (ViSession instrumentHandle, double code, int channel, double voltage, int absolute); DLLFUNC ViStatus _VI_FUNC ACK3102_ReadWaveform (ViSession instrumentHandle, ViInt32 waveformSize, ViInt32 maximumTime_ms, ViReal64 waveformArrayA[], ViReal64 waveformArrayB[], ViInt32 actualPoints, ViReal64 initialX, ViReal64 xIncrement, int code = 0); DLLFUNC ViStatus _VI_FUNC ACK3102_ReadWaveCodes (ViSession instrumentHandle, ViInt32 waveformSize, ViByte waveformArrayA[], ViByte waveformArrayB[], ViInt32 actualPoints, int at_current); DLLFUNC ViStatus _VI_FUNC ACK3102_StartInRollMode (ViSession instrumentHandle, ViBoolean registration); DLLFUNC ViStatus _VI_FUNC ACK3102_CheckRollModeNewData (ViSession instrumentHandle, ViInt32 newSamples); DLLFUNC ViStatus _VI_FUNC ACK3102_ReadRollModeWaveform (ViSession instrumentHandle, ViInt32 waveformSize, ViReal64 waveformArrayA[], ViReal64 waveformArrayB[], ViInt32 actualPoints, ViReal64 initialX, ViReal64 xIncrement, int code = 0); DLLFUNC ViStatus _VI_FUNC ACK3102_SetSampleRate (ViSession instrumentHandle, ViByte sampleRate); DLLFUNC ViStatus _VI_FUNC ACK3102_GetSampleRate (ViSession instrumentHandle, ViByte sampleRate); DLLFUNC ViStatus _VI_FUNC ACK3102_SampleRateCodeToTime (ViByte sampleRate, double timebaseSec); DLLFUNC ViStatus _VI_FUNC ACK3102_RangeCodeToVoltage (ViByte range, double voltagePerDiv); DLLFUNC ViStatus _VI_FUNC ACK3102_GetTimeZoom (ViSession instrumentHandle, double timeZoom, int code=0); DLLFUNC ViStatus _VI_FUNC ACK3102_CalibrateTimeZoomFactors (ViSession instrumentHandle, double primary_min, double primary_max, double secondary_min, double secondary_max, int primary_count, int secondary_count); DLLFUNC ViStatus _VI_FUNC ACK3102_SetTimeZoomFactors (ViSession instrumentHandle, double primary_min, double primary_max, double secondary_min, double secondary_max, double parity); DLLFUNC ViStatus _VI_FUNC ACK3102_GetTimeZoomFactors (ViSession instrumentHandle, double primary_min, double primary_max, double secondary_min, double secondary_max, double parity); DLLFUNC ViStatus _VI_FUNC ACK3102_LockTimeZoomFactors (ViSession instrumentHandle, int lock); DLLFUNC ViStatus _VI_FUNC ACK3102_SetAnalogFilter (ViSession instrumentHandle, ViBoolean analogFilter); DLLFUNC ViStatus _VI_FUNC ACK3102_GetAnalogFilter (ViSession instrumentHandle, ViBoolean analogFilter); DLLFUNC ViStatus _VI_FUNC ACK3102_AutoSetup (ViSession instrumentHandle, int channelA, int channelB, int autoRange, int autoShift, int autoRate, int autoTrg, ViInt32 maximumTime_ms, int incomplete); DLLFUNC ViStatus _VI_FUNC ACK3102_AutoSetupEx (ViSession instrumentHandle, int channelA, int channelB, int autoRange, int autoShift, int autoRate, int autoTrg, ViInt32 maximumTime_ms, int incomplete, int size, BYTE ext_arrA, BYTE ext_arrB); DLLFUNC ViStatus _VI_FUNC ACK3102_reset (ViSession instrumentHandle); DLLFUNC ViStatus _VI_FUNC ACK3102_GeneratorEnable (ViSession instrumentHandle, BYTE generator); DLLFUNC ViStatus _VI_FUNC ACK3102_Test (ViSession instrumentHandle); DLLFUNC ViStatus _VI_FUNC ACK3102_TestCounters (ViSession instrumentHandle, int count, int werror, int rerror); DLLFUNC ViStatus _VI_FUNC ACK3102_WriteEEPROM (ViSession instrumentHandle, int start_address, int length, BYTE buffer[]); DLLFUNC ViStatus _VI_FUNC ACK3102_ReadEEPROM (ViSession instrumentHandle, int start_address, int length, BYTE buffer[]); DLLFUNC ViStatus _VI_FUNC ACK3102_GetDeviceTemperature (ViSession instrumentHandle, double temperature); DLLFUNC ViStatus _VI_FUNC ACK3102_GetDeviceVoltage (ViSession instrumentHandle, double voltage18, double voltage33, double voltage55, double voltageN5); DLLFUNC ViStatus _VI_FUNC ACK3102_GetHardwareVersion (ViSession instrumentHandle, DWORD AULHWDate, DWORD AULHWVers, DWORD PLISVers); DLLFUNC ViStatus _VI_FUNC ACK3102_MeasureInputPeriod (ViSession instrumentHandle, int channel, double period, int overflow); Наверх

Что означает сообщение в программе АКТАКОМ "Прибор не открыт"?
Если при работе с программным обеспечением АКТАКОМ появляется сообщение об ошибке "Прибор не открыт" или "No com-port", это означает, что программе не удалось установить связь с прибором. Причин для этого может быть несколько. 1. Соединение компьютера с прибором физически отсутствует: прибор выключен; интерфейсный кабель не подсоединён. В этом случае прибор также не отобразится в диспетчере устройств Windows. 2. Физическое соединение компьютера с прибором есть, но устройство не установлено в операционной системе — не установлен драйвер или установлен устаревший драйвер. В диспетчере устройств прибор отобразится как "Неизвестное устройство" или будет обозначен не так, как описано в его инструкции. 3. Прибор успешно обнаружен операционной системой, правильно отображается в диспетчере устройств, но в настройках приложения указан неверный тип прибора. Например, к ПК подключён цифровой запоминающий осциллограф АКТАКОМ ACK-3102, а в настройках AKTAKOM Oscilloscope Pro указана другая модель — цифровой запоминающий осциллограф АКТАКОМ ACK-3106. У этих приборов разный набор команд, и цифровой запоминающий осциллограф АКТАКОМ ACK-3102 не сможет правильно ответить на запросы по протоколу цифрового запоминающего осциллографа АКТАКОМ ACK-3106. Приложение (программа AKTAKOM Oscilloscope Pro) не опознает подключённый прибор как корректное оборудование и не выведет его имя в список доступной для подключения аппаратуры. Аналогичная ситуация может возникать, если подключить прибор по интерфейсу LAN и пытаться использовать его, настроив программу на работу через USB. 4. Некоторые приложения (программы) АКТАКОМ требуют активации прибора при первом подключении. Обнаружив подходящий прибор, приложение выводит его имя и серийный номер и предлагает ввести ключ активации. Если закрыть это окно, не введя ключ или ввести ключ ошибочно (например, ввести код загрузки программного обеспечения вместо ключа), то доступ к прибору будет запрещён, и посылки ему команд также будут приводить к ошибке "Прибор не открыт". Наверх

Документация

ACK-3102_SDK Описание библиотеки функций и коды ошибок

Редакция: 1.0.3.4 | Дата изменения: 24.05.2019

Читать
