ASE-1209 Термопинцет

• Прямое нагревание для уменьшения влияния на окружающие компоненты на платах с большой плотностью монтажа
• Легко удаляет SMD-микросхемы в плоских корпусах размерами до 25 мм
• Современная антистатическая защита
• Термопинцет может использоваться со станциями АТР-1107, АТР-1109, АТР-4204, АТР-4302

Технические параметры

• Температурный диапазон: 200 °C...480 °C
• Напряжение питания: 24 В
• Потребляемая мощность: 50 Вт
• Керамический нагреватель
• Потенциал наконечников относительно земли: менее 2 мВ
• Сопротивление наконечников относительно земли: менее 2 Ом
• Длина: 186 мм
• Вес: около 98 гр

Стандартная комплектация

• Термопинцет с наконечником АТР-8389
• Держатель термопинцета
• Губка для очистки наконечников (в подставке)
• Термостойкий захват для смены наконечников
• Эксплуатационный документ

Дополнительная комплектация

Размер А (В) х Длина, мм			А	Н	Модель	Наименование
CHIP			1,0	13,0	АТР-8379	Наконечник / CHIP 1L
			2,0	13,0	АТР-8378	Наконечник / CHIP 2L

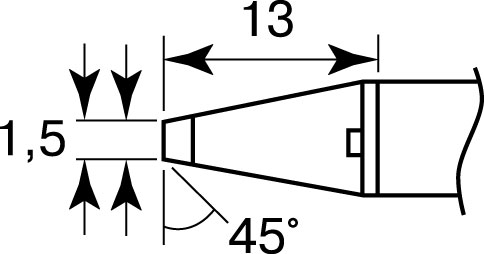

			1,5 (0,5)	13,0	АТР-8388	Наконечник / CHIP 0.5C
			R 0,25	18,5	АТР-8389	Наконечник / CHIP 0.51
SOP			4,0	8,0	АТР-8390	Наконечник / SOP 4L
			6,0	8,0	АТР-8391	Наконечник / SOP 6L
			8,0	8,0	АТР-8380	Наконечник / SOP 8L
			10,0	8,0	АТР-8381	Наконечник / SOP 10L
			13,0	8,0	АТР-8382	Наконечник / SOP 13L
			15,0	8,0	АТР-8392	Наконечник / SOP 15L
			18,0	8,0	АТР-8383	Наконечник / SOP 18L
			20,0	8,0	АТР-8384	Наконечник / SOP 20L
			25,0	8,0	АТР-8385	Наконечник / SOP 25L

Порядок работы с термопинцетом АТР-1209 (ASE-1209)

1. Установите термопинцет АТР-1209 (ASE-1209) в держатель. Подсоедините кабель термопинцета к соответствующему разъему паяльной станции. Включите питание станции.
2. При помощи регулятора температуры, расположенного на панели управления паяльной станции, установите нужную температуру нагрева наконечников термопинцета.
   Внимание! Не превышайте значение температуры 400 °С.
3. При монтаже SMD-компонентов нанесите паяльную пасту на контактную площадку печатной платы. Охватите термопинцетом контактные площадки SMD-компонента и установите его на контактную площадку печатной платы. После расплавления паяльной пасты уберите пинцет.
4. При демонтаже SMD-компонентов охватите термопинцетом контактные площадки SMD-компонента и после расплавления паяльной пасты демонтируйте радиокомпонент.
5. По окончании работы установите термопинцет в держатель и отключите питание станции.

Вопросы и ответы

Документация

Указания по применению этого продукта также можно найти на закладке "Применение".

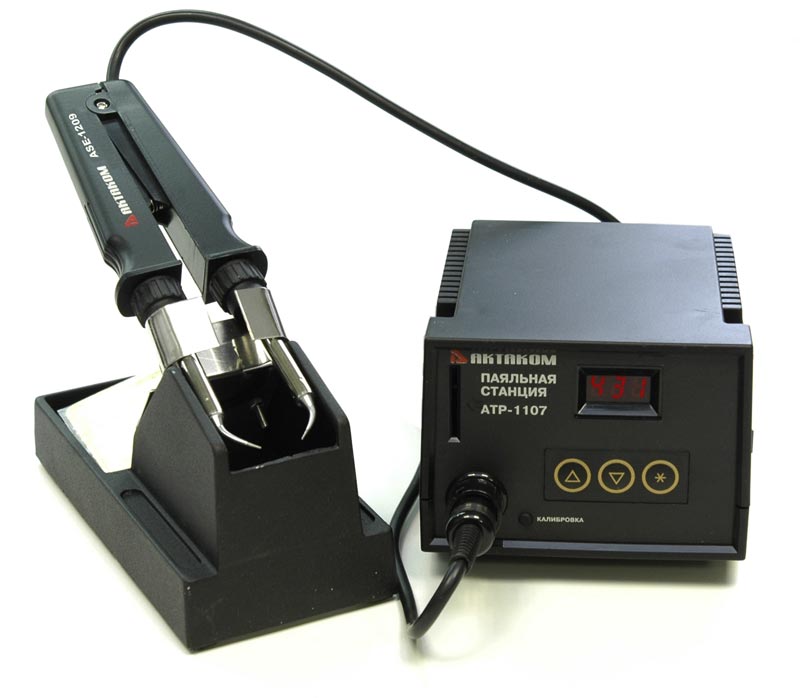

Паяльная станция АТР-1107 с термопинцетом АТР-1209 (ASE-1209) для SMD компонентов
