ASE-4313 Многофункциональная ремонтная паяльная станция

ВНИМАНИЕ! Проверьте комплектность прибора при распаковке. Некоторые компоненты могут отсутствовать, если они не входили в заказанную вами комплектацию.

2.1. Подключение монтажного паяльника

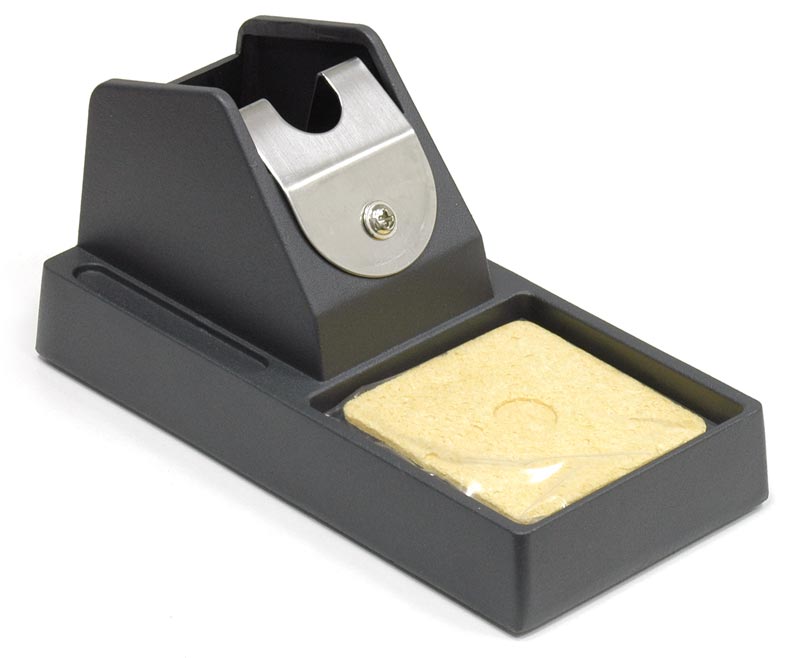

Держатель паяльника и губка

1. Смочите маленькую чистящую губку водой, выжмите её, а затем поместите в специальное углубление на держателе паяльника.
2. Налейте на губку небольшое количество воды. Маленькая губка впитает воду и будет постоянно поддерживать большую губку влажной. Можно использовать только большую губку.
3. Намочите большую губку и поместите её в основании держателя паяльника.
4. Во время работы с паяльником его можно очищать с помощью чистящего шарика из мягкой латунной проволоки.

ВНИМАНИЕ! Если во время работы губка высохнет, намочите её снова.

2.2. Подключение демонтажного паяльника

1. Подключите разъём на проводе паяльника в разъём SOCKET OF DESOLDERING TOOL на передней поверхности паяльной станции.
2. Присоедините внешний фильтр к зажиму шланга на паяльнике, а затем присоедините другой конец шланга к штуцеру FILTER OF DESOLDERING TOOL на основном блоке паяльной станции.

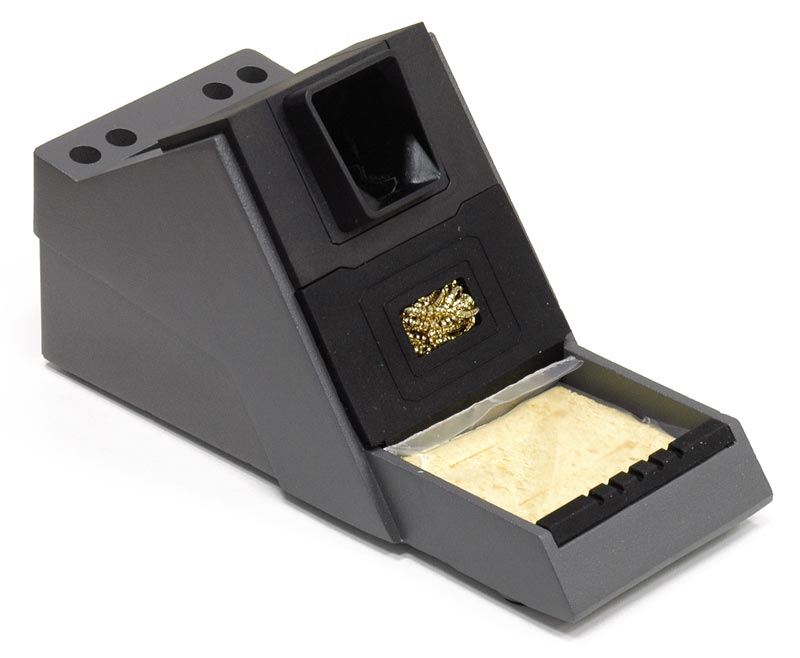

3. Положите паяльник на держатель.
4. Смочите чистящую губку водой и выжмите её. Обязательно удалите участок в центре губки, положите её в место для губки на держателе.

Примечание. Внешний фильтр нужно подключать, соблюдая указанную на нём ориентацию. Неправильное подключение снизит эффективность отсоса.

Рис. 2.

Рис. 3.

2.3. Подготовка к работе термофена

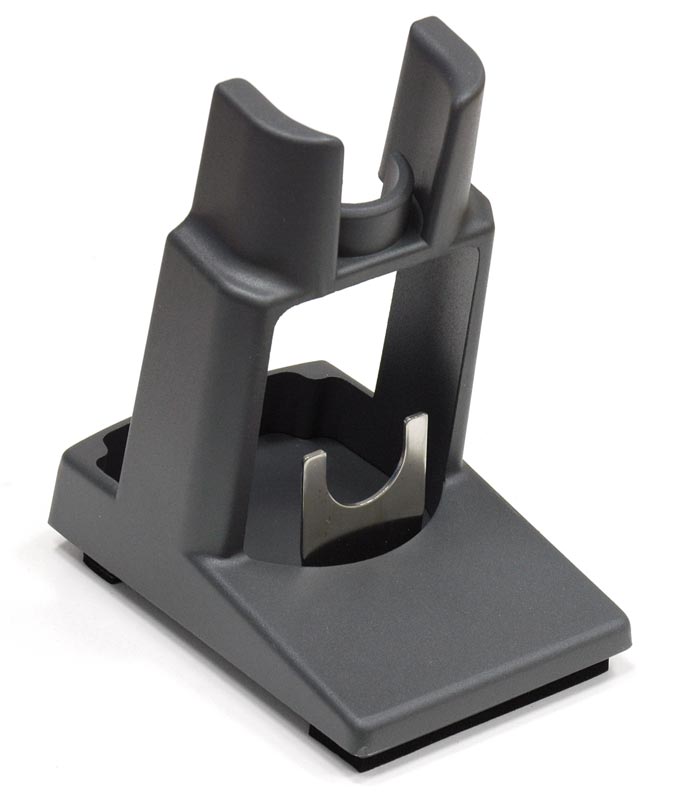

1. Выберите подходящее сопло, затем положите термофен на держатель.
2. Для вытягивания элемента с поверхностным монтажом можно заменить сопло на присасывающую головку.

2.4. Подключение станции

1. Подключите прибор в розетку с заземлением.
2. Подключите один конец заземляющего провода к заземляющему разъёму на задней поверхности паяльной станции, а другой – к заземлению.
3. При необходимости подключите нагреватель плат, используя шестиконтактный соединительный кабель.
4. Включите питание.

2.5. Задание параметров

Меню

1. Выключите питание прибора.
2. Зажмите одновременно кнопки INFO и VACUUM и включите питание. На экране сначала отобразится , а затем . Это означает, что прибор предлагает ввести пароль. Попасть в меню настроек можно только введя правильный пароль.
3. Введите пароль: кнопками TEMP▲ и TEMP▼ введите цифру в первом разряде, затем нажмите кнопку VACCUM для перехода ко второму разряду. Задав второй разряд, перейдите к третьему и задайте его.
4. На правильный ввод пароля даётся две попытки. После второй ошибки прибор переходит в рабочее состояние, но отображает на экране знак "" и не позволяет изменять время до автоматического отключения, температуру и интенсивность воздушного потока.
5. Если пароль введён верно, прибор переходит к меню, в котором также можно сменить пароль на другой.

Задание параметров

1. В приборе есть три подменю: "-1-","-2-","-3-". Выбор подменю осуществляется кнопками TEMP▲ и TEMP▼. После выбора подменю нажмите кнопку VACUUM для входа в него.
2. Подменю "-1-" предназначено для перехода в рабочее состояние прибора после нажатия кнопки VACUUM.
3. Подменю "-2-" предназначено для настройки звукового сигнала.
4. Подменю "-3-" предназначено для задания пароля. После входа в него на экране отображается сообщение "".
5. Для возврата в меню «-1-» после выбора параметра в подменю "-2-" или"-3-", нажмите кнопку VACUUM.

Настройка звуковых сигналов

1. Для настройки звуковых сигнала нажмите кнопку TEMP▲ или TEMP▼, выберите "-2-" в меню, затем нажмите кнопку VACUUM. На экране отобразится "SP".
2. Кнопкой TEMP▲ или TEMP▼ выберите значок динамика "". Его отображение означает, что звуковой сигнал включен, его отсутствие – что звуковой сигнал выключен.

Задание пароля

1. Кнопками TEMP▲ и TEMP▼ выберите подменю "-3-" и нажмите кнопку VACUUM, после этого прибор предложит задать новый пароль и отобразит на экране сообщение "" с мигающим первым разрядом.
2. Кнопками TEMP▲ и TEMP▼ задайте первый разряд и нажмите кнопку VACUUM для подтверждения. Второй и третий разряды пароля задаются аналогичным образом. После задания последнего разряда прибор продолжит повторно ввести новый пароль для проверки.
3. При несовпадении результатов двух попыток ввода пароля нажатие кнопки VACUUM вернёт прибор в подменю "-1-".
4. При совпадении результатов прибор принимает новый пароль, о чём сообщает текст "OK" на экране.

2.6. Задание температуры и интенсивности воздушного потока

ВНИМАНИЕ!

• Изменение температуры возможно только после правильного ввода пароля (пароль по умолчанию – "000").
• Температуру и интенсивность воздушного потока можно задать только в режиме отображения на экране информации только в одном из трёх блоков паяльной станции.
• Если в режимах "TOOL1", "TOOL2" или "TOOL3" на экране отображается "-", настройки прибора изменить нельзя.
• Если отключить питание прибора во время задания параметров, они не сохранятся в памяти.

Для задания параметров одного из блоков паяльной станции сначала включите его. О выключенном блоке сообщает знак «-» на экране. Чтобы включить блок, нажмите соответствующую ему кнопку TOOL1, TOOL2 или TOOL3. После этого прибор отобразит на экране состояние только выбранного вами блока и будет готов к заданию параметров (температуры, интенсивности воздушного потока и времени до автоматического отключения). Для изменения температуры используйте кнопки TEMP▲ и TEMP▼, для интенсивности воздушного потока – кнопки AIR▲ и AIR▼.

Задание температуры

Нажатие кнопки TEMP▲ повышает температуру на 1 °С, нажатие кнопки TEMP▼ понижает температуру на 1 °С, при этом её изменение отображается на экране. Удержание кнопки TEMP▲ или TEMP▼ в течение одной секунды и более изменяет значение температуры быстро.

Регулирование воздушного потока

Нажмите кнопку TOOL3, затем увеличивайте воздушный поток кнопкой AIR▲ или уменьшайте кнопкой AIR▼, при этом интенсивность воздушного потока будет отображаться на экране. Удержание кнопки AIR▲ или AIR▼ в течение одной секунды и более изменяет интенсивность воздушного потока быстро.

2.7. Задание времени до автоматического отключения, возобновление работы

Автоматическое отключение

1. Для задания времени до отключения монтажного блока можно изменять в диапазоне от 00 до 99 минут: нажмите кнопку TOOL1, затем, удерживая кнопку INFO, изменяйте время кнопками TEMP▲ и TEMP▼. Значение "--" означает, что паяльник не будет отключаться автоматически, а значение "00" – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне "01~99" означают, что паяльник отключится через указанное время простоя.
2. Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.
3. Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд: нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение "---" означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне "001~999" – что блок термофена отключится через указанное время простоя.

Включение после бездействия

1. Для включения монтажного паяльника возьмите его из держателя. Паяльник готов к работе.
2. Для включения демонтажного паяльника возьмите его и нажмите на красный переключатель на нём.
3. Для включение блока поверхностного монтажа возьмите термофен в руку и нажмите кнопку TOOL3.

ВНИМАНИЕ! Перед началом работы заземлите прибор. Один конец заземляющего провода подключается к заземляющему разъёму на задней поверхности прибора, а другой – к заземлению. После подключения заземления включите прибор.

3.1. Выбор инструмента

Рис. 4.

1. Экран прибора отображает рабочие состояния всех трёх приборов одновременно, также можно отображать состояние только одного инструмента. На рисунке 4 показаны состояния бездействия для всех трёх инструментов.
2. Нажатие одной из кнопок TOOL1, TOOL2, TOOL3 переключает в режим отображения состояния только соответствующего инструмента. Если после этого не нажимать никаких кнопок, прибор вернётся к обычному режиму отображения состояния всех трёх инструментов сразу примерно через 5 секунд.
3. Кнопка TOOL1 включает отображение состояния монтажного паяльника. На экране отображается сообщение "SET" и заданная температура.
4. Кнопка TOOL2 включает отображение состояния демонтажного паяльника. На экране отображается сообщение "SET" и заданная температура.
5. Кнопка TOOL3 включает отображение состояния термофена для поверхностного монтажа. На экране отображается сообщение "SET" и заданная температура.
6. Во время отображения на экране состояния только одного инструмента его можно включить или выключить с помощью соответствующей кнопки TOOL. Если инструмент отключен, на экране отображается "-", и параметры изменять нельзя.

3.2. Работа с монтажным паяльником

1. Включение паяльника: сообщение "-" на экране в области состояния паяльника означает, что он выключен. Для включения паяльника из этого режима удерживайте кнопку TOOL1 в течение 5 секунд. При включении паяльника на экране появится "ON".
2. При включении или выходе из состояния автоотключения паяльник начинает нагреваться, и загорается индикатор "". После стабилизации температуры этот индикатор начинает мигать. Если не использовать паяльник в течение 40 минут, паяльник выключится полностью.
3. Выключение паяльника вручную: удерживайте кнопку TOOL1 в течение 5 секунд. На экране появится сообщение "OFF", а затем "-".
4. Настройка температуры паяльной станции защищается паролем (пароль по умолчанию – "000").
5. Нажмите кнопку TOOL1, затем задайте температуру.

Выбор подходящего наконечника

1. Выбор правильного наконечника увеличивает площадь соприкосновения между наконечником и паяным соединением, что позволяет передавать тепло более эффективно и, таким образом, быстрее добиваться высококачественных соединений.
2. Более коротким наконечником можно работать точнее, а более длинным или изогнутым можно паять на плотно заполненных платах.

3.3. Работа с демонтажным паяльником

1. Включение демонтажного паяльника: сообщение "-" на экране в области состояния пистолета для отпайки означает, что он выключен. Для включения демонтажного паяльника из этого режима удерживайте кнопку TOOL2 в течение 5 секунд. При включении демонтажного паяльника на экране появится "ON".
2. Повторное нажатие кнопки TOOL2 отключит демонтажный паяльник, на экране сначала отобразится сообщение "OFF", а затем "-".
3. Сообщение "---" на экране в области отображения информации о пистолете для отпайки означает, что этот инструмент находится в ждущем состоянии. При выходе из него демонтажный паяльник начинает нагреваться, включается индикатор "". После достижения стабилизации температуры этот индикатор начинает мигать.
4. Нажмите кнопку TOOL2, затем задайте температуру для печатной платы согласно таблице:


   Температура	Печатная плата
   280…350 °С	Односторонняя
   320…400 °С	Со сквозными отверстиями
   350…450 °С	Многослойная

5. Когда припой полностью расплавится, втяните его, нажав на курок демонтажного паяльника. После полного засасывания припоя охладите место соединения, чтобы остатки припоя на нём не расплавились снова.
6. Если оставшийся в месте соединения припой снова спаял компоненты, повторите операцию.

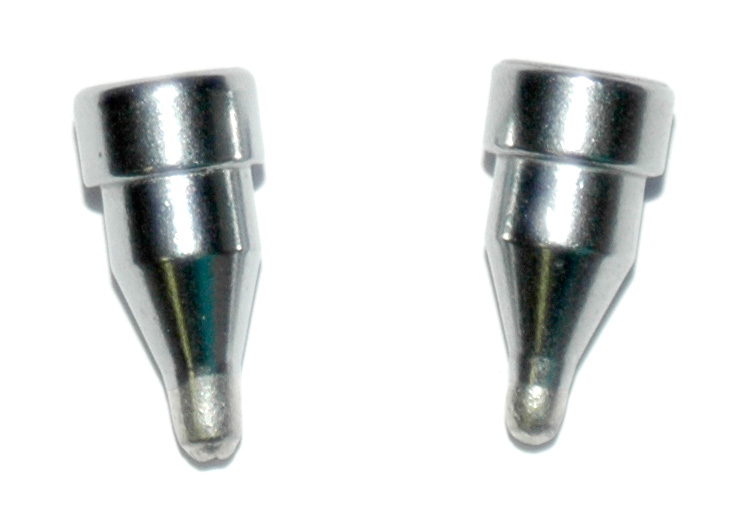

7. Следите за тем, чтобы покрытый припоем участок сопла блестел, для чего покройте его небольшим количеством припоя. Регулярно снимайте оксидную плёнку или старый припой с сопла при помощи губки.

ОСТОРОЖНО! Никогда не касайтесь соплом самой платы. Для проверки того, что расплавился весь припой, смотрите в отверстие и на заднюю поверхность печатной платы. Если это трудно, то попробуйте медленно перемещать проводник внутри сопла. Если это удаётся, то припой расплавлен. Никогда не тяните проводник с силой. Если он не движется легко, то это значит, что припой ещё не расплавился полностью.

Примечание:

• Для нормальной работы инструмента нужно постоянно извлекать попавший в него припой.
• Следите за тем, чтобы отверстие на конце сопла было открыто и не засорено.
• Нажмите на курок на пистолете и посмотрите на индикатор.
• Если индикатор красного цвета, нужно прочистить сопло и нагревательный элемент. Для этого откройте трубку с фильтрами и замените фильтры. Синий цвет индикатора означает, что очистка не требуется.

ОСТОРОЖНО! Индикатор выдаёт неверные сведения, если отверстие на сопле забито или припой в отверстии печатной платы не расплавился. Если всасывающая способность пистолета ухудшилась, нужно прочистить сопло и нагревательный элемент с помощью специальной шпильки.

3.4. Работа с термофеном для поверхностного монтажа

Включение и выключение термофена

1. Сообщение "-" в области состояния термофена означает, что он отключен. Для включения инструмента из этого состояния удерживайте кнопку TOOL3 в течение 5 секунд, при этом на экране отобразится сообщение.
2. Автоматическое отключение и работа: сообщение "---" в области состояния термофена для поверхностного монтажа означает, что он находится в ждущем режиме. При выходе из этого состояния инструмент начинает прогреваться, и загорается индикатор "". После стабилизации температуры этот индикатор начинает мигать.
3. Для выключения термофена удерживайте кнопку TOOL3 в течение 5 секунд. На экране появится сообщение "OFF", а затем "-". При выключении термофена, он начинает непрерывно продувать воздух, пока не снизит свою температуру ниже 100 °С.

Работа термофена для поверхностного монтажа

Примечание. Вакуумный захват сопло (присоска) термофена не работает, если в это время работает демонтажный блок.

1. Выберите подходящее сопло, установите его, положите инструмент в держатель. Также можно использовать режим автоматического нагрева (см. раздел «автоматический нагрев»).
2. Снимите термофен с держателя, включите его. Термофен включается с задержкой: через 8 секунд звучит звуковой сигнал, сообщая о скором окончании нагрева.
3. Поверните регулятор, расположенный в середине ручки, для выдвижения трубки в удобное положение. Установите подходящее для микросхемы вакуумный захват. Вакуумный захват (присоска) может работать независимо от выбора режимов TOOL1, TOOL2 или TOOL3.Чтобы отпаять микросхему, нажмите кнопку VACCUM для запуска насоса. Снимите микросхему с печатной платы. Снова нажмите кнопку VACCUM для выключения насоса. Если этого не сделать, он выключится автоматически через 3 минуты.
4. После завершения работы положите инструмент на держатель. Его температура снизится до 100 °С, а затем он перейдёт в ждущий режим.

ВНИМАНИЕ! Чтобы максимально увеличить срок жизни нагревательного элемента и максимально обезопасить микросхемы, используйте минимально возможную температуру.

3.5. Работа с разогретыми платами

Данная паяльная станция может работать с нагревателями плат, используя для этого специальный соединительный провод. Один конец такого кабеля подключается к шестиконтакному разъёму на задней поверхности прибора, а другой – к нагревателю плат. Более подробная информация содержится в документации на такой нагреватель.

3.6. Калибровка температуры

Калибровка температуры защищена паролем.

Калибровку температуры нужно проводить всякий раз после замены пистолета для отпаивания, сопла или нагревательного элемента. Для проведения калибровки нужно просто ввести цифровое значение температуры в прибор.

Для калибровки используйте точный термометр.

Порядок действий таков:

1. Для выбранного инструмента задайте определённое значение температуры (например, 300 °С).
2. После стабилизации температуры измерьте её с помощью термометра и запишите показание.
3. В режиме отображения состояния только одного из инструментов нажмите TOOL1, TOOL2 или TOOL3 и, не отпуская, нажмите обе кнопки TEMP▲ и TEMP▼ одновременно. Прибор перейдёт к режиму калибровки температуры того инструмента, который Вы выбрали для калибровки. На экране на 2 секунды будет показано сообщение "CAL", а затем прибор предложит ввести температуру.
4. После этого один из разрядов на экране начнёт мигать, задайте температуру.
5. Нажмите кнопку VACUUM. На этом введение температуры завершено.
6. При успешной калибровке на экране прибора отобразится сообщение "OK", и он вернётся в обычный режим работы.

3.7. Сообщение об ошибке

При возникновении проблем с различными блоками прибора на экране отображаются сообщения об ошибке.

• S - E – Ошибка датчика: появляется при неисправности самого датчика или в цепи датчика. При этом питание от неисправного блока отключается.
• H - E – Ошибка нагревательного элемента: появляется при неисправности самого нагревательного элемента или неисправности в его цепи. При этом питание от неисправного блока отключается.
• ERR – Ошибка двигателя: появляется при неисправности нагнетателя воздуха или неисправности в его цепи.

4.1. Обслуживание монтажного паяльника

Температура наконечника

Высокая температура при пайке может испортить наконечник. Используйте минимально возможную для пайки температуру – это защищает спаиваемые элементы от теплового повреждения.

Чистка

Регулярно очищайте наконечник паяльника с помощью чистящей губки. При постоянном использовании паяльника необходимо периодически, по крайне мере один раз в неделю, извлекать наконечник из паяльника и производить его чистку от загрязнения. Это поможет избежать заклинивания наконечника паяльника и снизить его температуру при пайке.

Если паяльник не используется

Никогда не оставляйте паяльник длительное время нагретым до высокой температуры, поскольку наконечник паяльника начнёт покрываться окислами, которые могут существенно снизить его теплопроводность.

После использования

Очистите наконечник паяльника и покройте его свежим припоем. Это поможет предохранить наконечник от окисления.

4.2. Проверка и очистка наконечника

ВНИМАНИЕ! Никогда не используйте напильник для удаления окислов с наконечника паяльника.

1. Установите температуру 250 °C.
2. Когда температура стабилизируется, очистите наконечник чистящей губкой и проверьте его состояние.
3. При появлении окиси черного цвета на луженой части наконечника паяльника, покройте наконечник новым припоем, содержащим флюс, и протрите его чистящей губкой. Повторяйте эту процедуру до полного удаления оксидной плёнки. Покройте слоем нового припоя. Припой защитит наконечник от окисления и продлит срок его службы.
4. Если наконечник паяльника деформирован или имеется глубокая эрозия, замените новым.

4.3. Обслуживание демонтажного паяльника

При правильной эксплуатации демонтажный паяльник может исправно работать много лет. Эффективность демонтажа зависит от температуры, количества и качества припоя и флюса.

ВНИМАНИЕ! Так как пистолет для отпайки может нагреваться до очень высокой температуры, при работе с ним необходима особая осторожность. Для его обслуживания используйте перчатки и будьте особенно осторожны. При любом обслуживании пистолета кроме прочистки сопла и нагревательного элемента необходимо выключать паяльную станцию и отключать её от сети.

Регулярное обслуживание

1. Вычищайте припой и флюс из сопла и нагревательного элемента.
2. После очистки сопла губкой покройте его новым припоем для защиты покрытия сопла.
3. Фильтр является расходным материалом, и его нужно постоянно заменять для обеспечения хорошего всасывания.

Замена фильтров

Потяните вниз фиксатор задней крышки паяльника, извлеките фильтр старый фильтр и замените его на новый. Во время эксплуатации вакуумного паяльника фильтр имеет очень высокую температуру. Перед извлечением фильтра, дождитесь, когда контейнер остынет. Мы рекомендуем держать под рукой запасной контейнер, содержащий новые фильтры, и заменять контейнер при необходимости.

Для продления срока службы станции всегда после ее использования выполняйте следующие процедуры:

• Регулярно очищайте наконечник и нагревательный элемент при помощи чистящей губки.
  ВНИМАНИЕ! Паяльник будет чрезвычайно горячим. Во время выполнения процедур обслуживания надевайте перчатки и работайте осторожно.
• После использования не забывайте покрывать наконечник свежим слоем припоя для создания защитного слоя.

Эффективное удаление припоя зависит от температуры, количества и качества припоя и флюса.

ПРЕДОСТЕРЕЖЕНИЕ! Пожалуйста, работайте с повышенной осторожностью после достижения демонтажным паяльником очень высоких температур.

Всегда выключайте питание и отключайте сетевой кабель перед выполнением любых процедур по уходу, за исключением процедуры очистки наконечника и нагревательного элемента.

Осмотр и чистка демонтажного паяльника

Подключите шнур питания станции к сети переменного тока, включите питание и дайте прогреться наконечнику. Очистите отверстие наконечника чистящей спицей.

ВНИМАНИЕ! Чистящая спица не войдёт в наконечник, пока припой внутри наконечника полностью не расплавится. Используйте чистящую спицу подходящего диаметра.

Обязательно проверяйте состояние покрытия на демонтажном паяльнике и состояние поверхности отверстия наконечника. Если покрытие слегка изношено, покройте наконечник свежим припоем для предотвращения окисления. Если поверхность изношена, либо повреждена эрозией, либо внутренний диаметр отверстия кажется необычно широким – замените наконечник.

Разборка нагревательного элемента

Отверните гайку при помощи гибкого захвата из термостойкого материала. Очистите отверстие в нагревательном элементе при помощи чистящей спицы, поставляемой в комплекте.

Рис. 5.

ВНИМАНИЕ! Перед чисткой отверстия убедитесь, что припой в отверстии в нагревательном элементе полностью расплавлен.

Если чистящая спица не проходит в отверстие, замените нагревательный элемент. Выключите питание станции после чистки нагревательного элемента.

Замена внутренних фильтров

Рис. 6.

Выключите питание.

ВНИМАНИЕ! Контейнер для припоя очень горячий.

Когда контейнер для припоя остынет, нажмите фиксатор на задней крышке демонтажного паяльника и снимите контейнер.

Установите уплотнитель фильтра в спиральный фильтр. Закрепите уплотнитель фильтра на контейнере фильтра.

Убедитесь, что уплотнитель фильтра установлен плотно и ровно.

ВНИМАНИЕ! Используйте к контейнеру для припоя фильтр Q201Am из керамической бумаги определенного диаметра. Использование в контейнере для припоя фильтра другого размера может привести к снижению мощности всасывания или к поломке станции.

Замена внешнего фильтра

Фильтр является расходным элементом, для обеспечения нормального всасывания требуется его регулярная замена. Выдерните шланги с обеих сторон фильтра, выньте его, и замените новым.

4.4. Возможные проблемы с демонтажным паяльником

ОСТОРОЖНО! Перед обслуживанием прибора отсоедините кабель питания. Если этого не сделать, можно получить удар электрическим током. Повреждённый прибор должен ремонтироваться только квалифицированными инженерами или производителем. Самостоятельный ремонт может как повредить сам прибор, так и привести к получению травм пользователем прибора.

Припой в месте пайки плавится недостаточно

• Вариант 1: Температура недостаточна. Для отпайки некоторых элементов необходимо большее количество тепла. Попробуйте использовать для таких элементов устройства предварительного нагрева печатных плат. Не увеличивайте температуру пистолета, это может повредить плату и элементы на ней.
• Вариант 2: Сопло изношено. Замените сопло.

Сила засасывания падает

• Вариант 1: Замените фильтры и произведите очистку сопла и нагревательного элемента.
• Вариант 2: Утечка воздуха из вакуумной системы. Проверьте надёжность соединения следующих деталей и замените изношенные соединения:
  • Точка соприкосновения сопла и нагревательного элемента.
  • Передний держатель и расположенные рядом детали.
  • Уплотнительное кольцо заднего держателя.
  • Мягкий шланг.
  • Хомут, удерживающий трубку.
  • Уплотнители и расположенные рядом детали.
• Вариант 3: Произведите очистку сопла с помощью чистой губки, а затем нанесите на него свежий припой.

Экран прибора не включается

• Вариант 1: Проверьте, что прибор подключен к розетке с заземлением.
• Вариант 2: Поверьте исправность предохранителя. Сначала определите причину перегорания предохранителя, устраните её, затем замените предохранитель:
  • Есть ли короткое замыкание внутри пистолета для отпайки?
  • Касается ли заземляющий провод нагревательного элемента?
  • Перекручен ли провод нагревательного элемента, есть ли в нём короткие замыкания?

Насос не работает

• Вариант 1: Правильно ли подключен провод? Отключите и снова подключите провод.

Припой не засасывается

• Вариант 1: Замените губчатый фильтр.
• Вариант 2: Замените керамический фильтр.
• Вариант 3: Проверьте соединения и замените изношенные детали.
• Вариант 4: Прочистьте Сопло или отверстие в нагревательном элементе.

Сопло не нагревается

• Вариант 1: Провод демонтажного паяльника для отпайки подключен неправильно? Подключите его правильно.
• Вариант 2: Повреждён нагревательный элемент? Замените его.

Ошибка нагревательного элемента, сообщение "H-E"

• Вариант 1: Замените провод.
• Вариант 2: Замените нагревательный элемент.
• Вариант 3: Установите сопло на пистолет.

Не удаётся задать температуру

• Вариант 1: Введите правильный пароль

4.5. Установка и замена насадок для термофена

ВНИМАНИЕ! сопло можно заменять только после того, как оно охладится.

Для замены сопла используйте съёмный инструмент, находящийся в с держателе термофена. Между соплом и выходом стальной трубки находится выемка. Поместите съёмный инструмент этой выемкой на держатель так, чтобы сопло зацепилось за него. Затем, фиксируя держатель одной рукой, потяните за ручку инструмента и снимите сопло. Выберите подходящее сопло и вставьте его в выходное отверстие стальной трубки. Надавив рукой, надёжно зафиксируйте сопло.

4.6. Замена нагревательного элемента термофена

ВНИМАНИЕ! Замену можно осуществлять только после охлаждения ручки инструмента.

Раскрутите жаропрочный корпус ручки. Открутите 3 фиксирующих винта в ручке и извлеките зафиксированный в стальной трубке нагревательный элемент. Установите новый нагревательный элемент. Засасывающая трубка должна пройти через нагревательный элемент. Снова соберите инструмент для поверхностного монтажа.

4.7. Замена предохранителя

Выньте шнур питания из розетки. Выньте держатель предохранителя, извлеките из него неисправный предохранитель и установите новый. Установите держатель обратно.
