АТР-9501 Дозатор

Ваша корзина пуста

Дозатор (диспенсер) для нанесения припоев, флюсов, суспензий различной степени вязкости, паст, клеевых составов. 220-240 В / 50 Гц, 24 В, давление на входе 2,5-7 бар (35-100 мм.рт.ст.), мин. выпускаемый объем 0,01 мл, контроль дозирования, 4 программируемых режима в диапазоне от 0,01 до 30 с. Комплект зап. картриджей и набор дозирующих насадок. Габариты: 240*155*58 мм, вес 2,25 кг.

Розничная цена (вкл. НДС):  недоступно

В случае, когда в процессе работы возникает необходимость равномерного нанесения на поверхность изделий флюсов, суспензий различной степени вязкости, эпоксидных смол, паст, клеевых составов, наиболее удачным и эффективным решением является дозатор с контроллером АТР-9501, обеспечиваюший полную гибкость в работе и тщательный контроль дозирования.

Програмируется любой временной диапазон от 0,01 до 99,99 секунд. При нажатии на педаль, заданное количество дозируемого материала выдавливается через иглу шприца на очищенную поверхность. Определенный размер выдавливаемых капель определяется вязкостью дозируемого материала, силой и продолжительностью давления воздуха, а также диаметром дозирующей иглы. Для материалов с высокой текучестью выбирают иглы меньшего диаметра, а для очень вязких — иглы с большим диаметром. Поэтому ассортимент дозирующих игл с различным диаметром является одним из признаков профессионального уровня дозаторов.

Программируемый таймер очень точно и аккуратно дозирует каждую порцию материала. Для предотвращения образования капель на шприце, в период между циклами предусмотрен слабый вакуум.

Технические характеристики

  • Режимы впрыска: автоматический, ручной; всего 16 произвольно выбираемых режимов
  • Длительность впрыска регулируемая от 0.01 до 99.99 секунд
  • Интервал между впрысками регулируемый от 0.1 до 9.9 секунд
  • Разброс дозы впрыска ±0.05%
  • Мин. выпускаемый объем 0.01 мл
  • Габаритные размеры 240х155х58 мм
  • Масса 2,25 кг
  • Входящее напряжение 220/240 В 50 Гц
  • Внутреннее напряжение 24 В
  • Давление воздуха 35...100 фунтов/кв. дюйм; на входе прибора: 2.5...7 бар
  • Давление воздуха 1...78 фунтов/кв. дюйм; на выходе прибора: 0.1...5.5 бар

Стандартная комплектация

  • прибор
  • шприц 35 см³ - 1 шт.

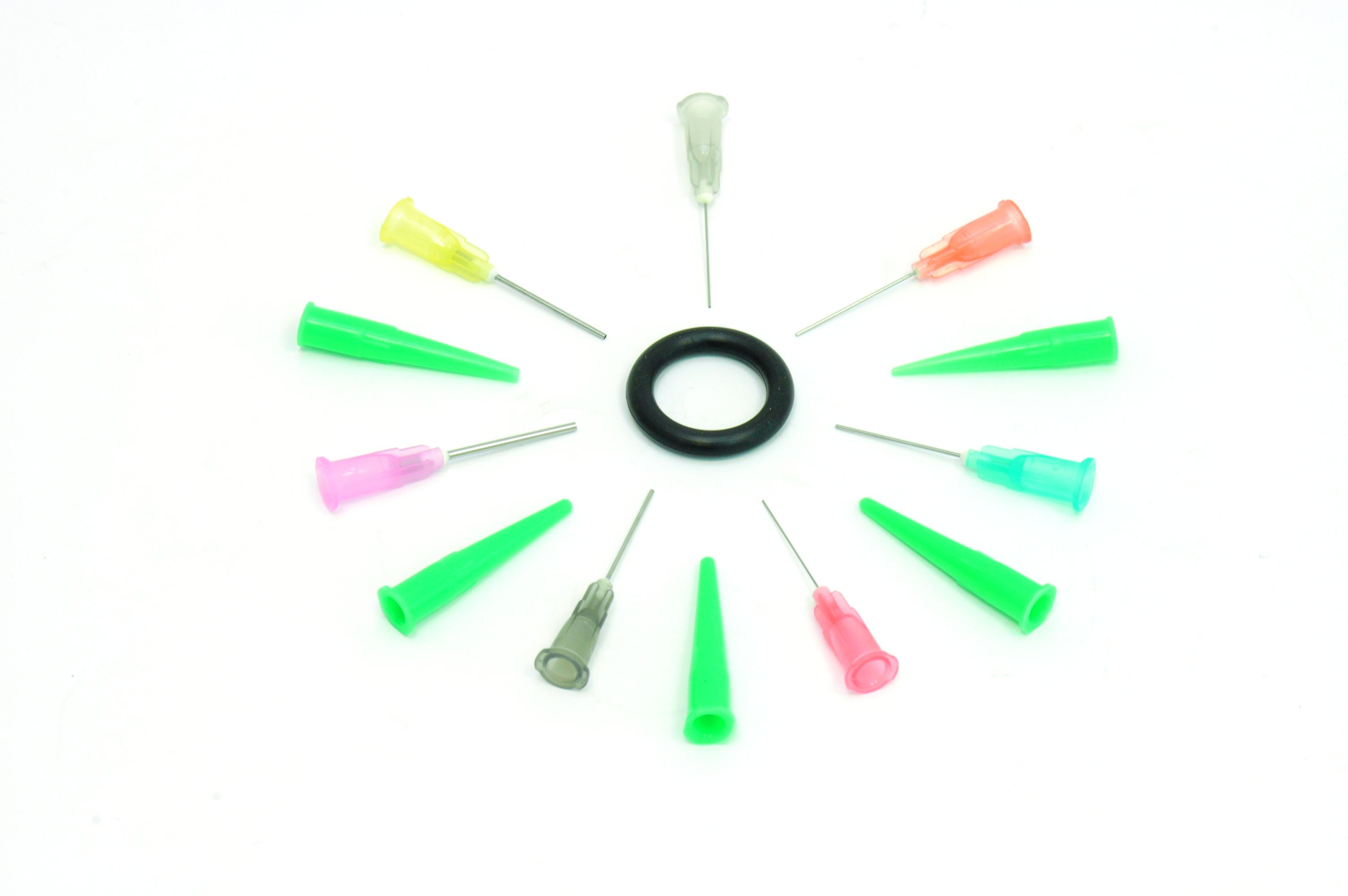

  • наконечники дозирующие - 3 шт.
  • иглы дозирующие - 9 шт.
  • уплотнительное кольцо - 1 шт.
  • адаптер шприца 35 см³ (+1.0 м трубки) - 1 комплект

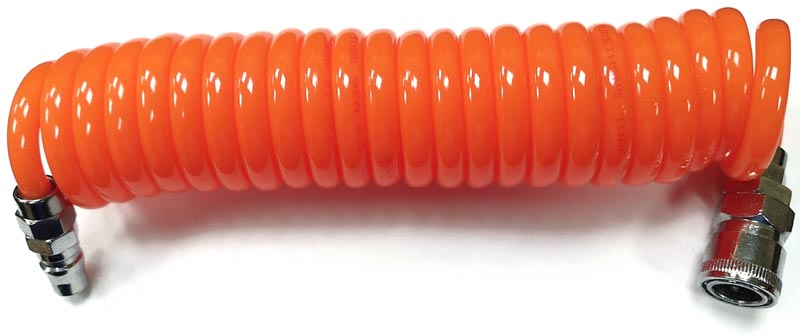

  • подводящий воздушный шланг (3 м) - 1 комплект

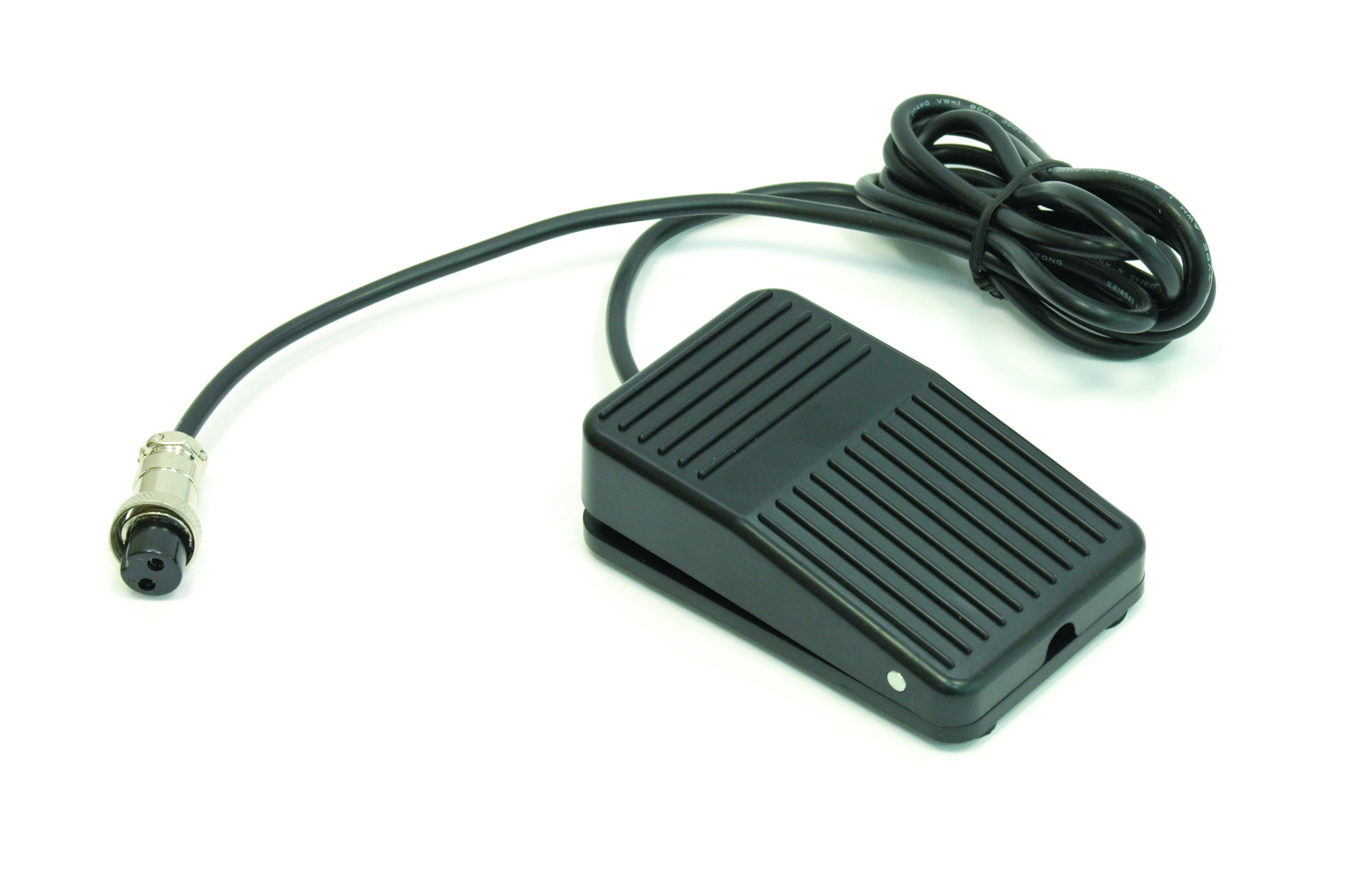

  • педаль (включая соединительный провод) - 1 комплект
  • подставка шприца - 1 шт.
  • сетевой кабель
  • эксплуатационный документ
  • упаковочная тара
Загрузить в PDF

Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ АТР-9501

1. Описание органов управления

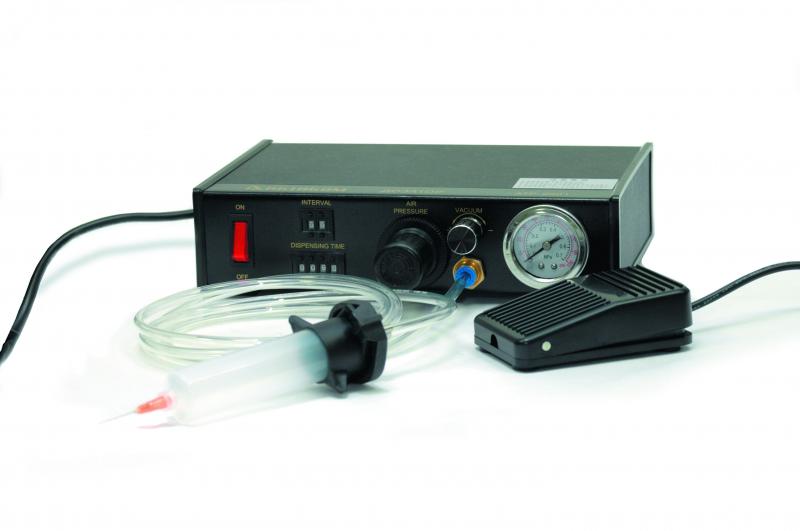

Органы управления АТР-9501

Рис. 1.

  1. Выключатель питания
  2. Установка интервала между импульсами подачи дозируемого материала «INTERVAL»
  3. Установка длительности дозирования «DISPENSING TIME»
  4. Регулятор давления воздуха «AIR PRESSURE»: регулирует рабочее давление воздуха в пневмосистеме (для настройки нужно вытащить ручку).
  5. Регулятор разряжения «VACUUM»: регулирует разряжение в пневмосистеме прибора для предотвращения вытекания материалов между рабочими циклами.
  6. Разъем для подключения трубки дозатора со шприцом.
  7. Индикатор давления воздуха (манометр): отображает значение давления воздуха в пневмосистеме дозатора.
  8. Предохранитель «FUSE».
  9. Шнур питания: подключение к источнику переменного тока 220 В/50 Гц
  10. Разъем для подключения ножной педали «FOOT SWITCH»
  11. Переключатель настройки режимов «DRIP» для выбора рабочего режима: ручная настройка, полуавтоматическая, автоматическая.
  12. Разъем для подачи воздуха высокого давления.
  13. Шумоглушитель: снижает шум при откачивании.

2.1. Регулировка давления воздуха

Регулятор давления воздуха позволяет изменять рабочее давление в пневмосистеме прибора. Контроль осуществляется по указателю давления (поз. 7). Настройте регулятор давления воздуха AIR PRESSURE (поз. 4), расположенный на передней панели прибора, в интервале 0,1…2,7 бар. Необходимо сначала выдавить ручку регулятора, затем повернуть.

2.2. Регулировка разряжения

Разрежение используется при завершении процесса нанесения материала и позволяет избежать его выделения в промежутках между рабочими циклами. Вращение ручки регулятора разряжения VACUUM (поз. 5), расположенного на передней панели, по часовой стрелке уменьшает разряжение, а против часовой стрелки – увеличивает разряжение. После окончания процесса нанесения материалов, убедитесь, что предотвратили вытекание материала под давлением.

2.3. Выбор режима подачи материалов

Прибор позволяет выбрать 16 способов подачи материала, включая время работы в режиме ручного управления и время работы в автоматическом режиме. Для настройки режима работы используйте переключатель DRIP (поз. 11) на задней панели прибора. Подробно о методах настройки описано в таблице ниже.

№ пп Положение переключателей Режим работы
1 2 3 4
1 OFF OFF OFF OFF При нажатой педали, производится непрерывная подача материала; при отпускании педали – подача прекращается.
2 ON OFF OFF OFF При однократном нажатии на педаль, производится подача одной порции материала
3 OFF ON OFF OFF При однократном нажатии на педаль, производится подача двух порций материала
4 ON ON OFF OFF При однократном нажатии на педаль, производится подача трех порций материала
5 OFF OFF ON OFF При однократном нажатии на педаль, производится подача четырех порций материала
6 ON OFF ON OFF При однократном нажатии на педаль, производится подача пяти порций материала
7 OFF ON ON OFF При однократном нажатии на педаль, производится подача шести порций материала
8 ON ON ON OFF При однократном нажатии на педаль, производится подача семи порций материала
9 OFF OFF OFF ON При однократном нажатии на педаль, производится подача восьми порций материала
10 ON OFF OFF ON При однократном нажатии на педаль, производится подача девяти порций материала
11 OFF ON OFF ON При однократном нажатии на педаль, производится подача десяти порций материала
12 ON ON OFF ON При однократном нажатии на педаль, производится подача одиннадцати порций материала
13 OFF OFF ON ON При однократном нажатии на педаль, производится подача двенадцати порций материала
14 ON OFF ON ON При однократном нажатии на педаль, производится непрерывная подача материала, при повторном нажатии на педаль – подача прекращается
15 OFF ON ON ON При нажатой педали производится непрерывная подача материала; при отпускании педали – подача прекращается
16 ON ON ON ON Производится непрерывная автоматическая подача материала

ПРИМЕЧАНИЕ. Время подачи порции материала определяется установленной продолжительностью и интервалом между импульсами подачи материала.

2.4. Установка интервала между импульсами подачи материала

Интервал между подачами порций материала может быть установлен в ручном режиме при помощи двух кнопок INTERVAL (поз. 2), расположенных на передней панели прибора. Нажмите кнопку «+» или «-» и соответствующая цифра увеличится или уменьшится на одну единицу. Установите интервал в диапазоне от 0,1 с до 9,9 с с разрешением 0,1 с.

2.5. Установка длительности дозирования

Длительность дозирования может быть установлена в ручном режиме при помощи кнопок DISPENSING TIME (поз. 3), расположенных на передней панели. Нажмите кнопку «+» или «-» и соответствующая цифра увеличится или уменьшится на одну единицу. Настройте длительность подачи материала в диапазоне от 0,01 с до 99,99 с.

  1. Подключите к разъему подачи воздуха (поз. 12) источник сухого и отфильтрованного воздуха высокого давления.

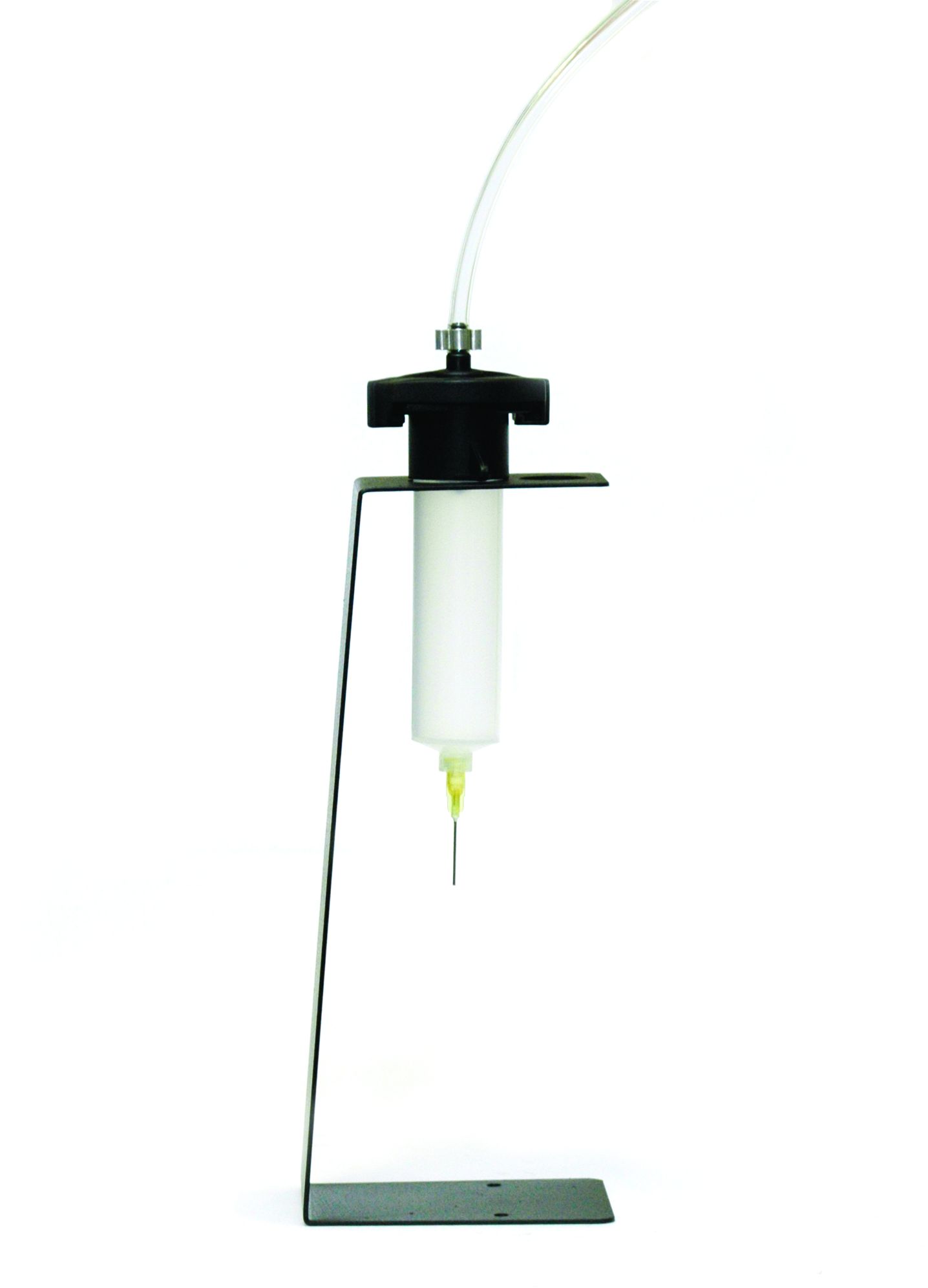

  2. Наполните шприц рабочим материалом и соедините части шприца в очередности, соответствующей рисунку.

части шприца АТР-9501

Рис. 2.

  1. Подсоедините ножную педаль к разъему FOOT SWITCH (поз. 10), трубку дозатора к разъему 6.
  2. Подключите шнур питания к сети.
  3. Включите прибор нажатием на кнопку «ON» (поз. 1), загорится индикатор
  4. Потяните ручку регулятора давления воздуха AIR PRESSURE (поз. 4) на себя и, вращая ее по часовой стрелке, установите на манометре требуемое давление воздуха.
  5. Прибор может постоянно работать, после того как вы настроите длительность дозирования, интервал между импульсами подачи материала и рабочий режим.
