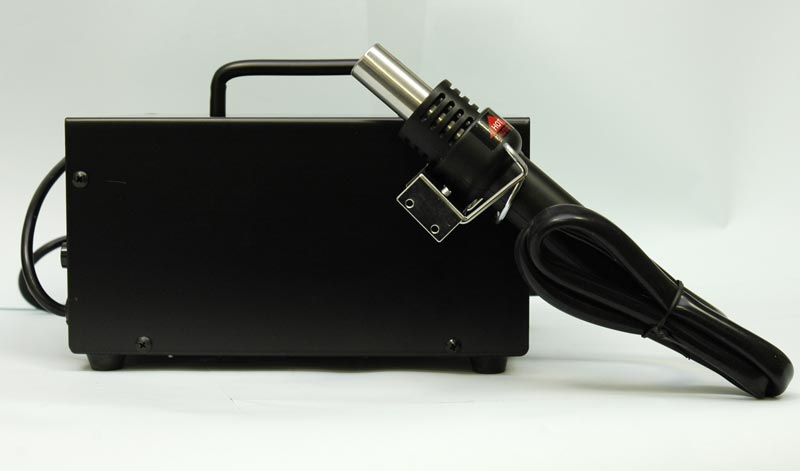

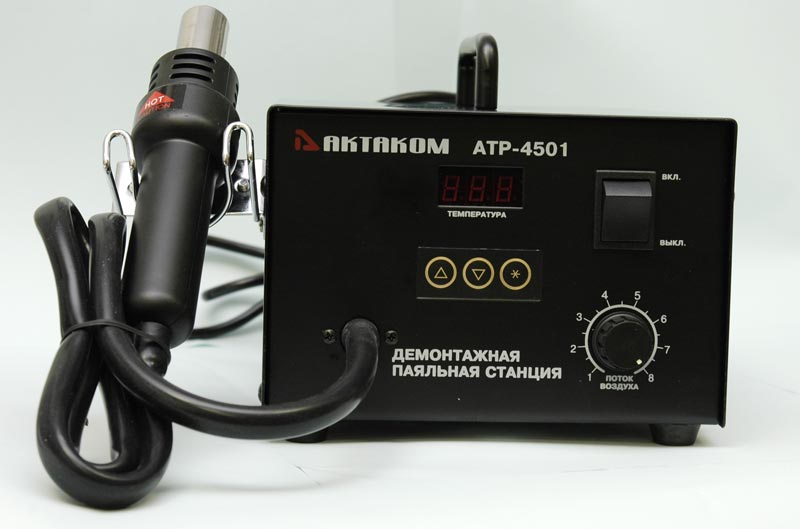

АТР-4501 Термовоздушная паяльная станция

Ваша корзина пуста

Монтаж-демонтаж электронных компонентов горячим воздухом. Станция 320 Вт, регулировка t=100...480°C, насос диафрагменного типа.

Антистатическое исполнениеАнтистатическое исполнение

Розничная цена (вкл. НДС):  23 994,00 руб.

В корзину  Быстрый заказ

Паяльная станция предназначена для монтажа и демонтажа электронных компонентов при помощи горячего воздуха и может применяться для схем SOIC, CHIP, QFP, PLCC, BGA и т. д. Станция АТР-4501 может успешно использоваться с держателем нагревателя АТР-9702 и держателем плат АТР-9703 (комплект АТР-9701).

Технические характеристики

Станция
Напряжение питания: 220...240 В, 50/60 Гц
Потребляемая мощность: 320 Вт
Габаритные размеры (длина, ширина, высота): 187 × 135 × 245 мм
Масса: 4 кг
Габариты в упаковочной таре 280х190х335 мм, вес 4,3 кг.
Паяльник
Температура горячего воздуха: 100...480 °С
Длина: 196 мм
Масса: 120 г
Диаметр посадочного места термофена под наконечник 20 мм
Насос
Тип: диафрагменный
Производительность: 24 л/мин

Стандартная комплектация

  • Паяльная станция с термофеном
  • Проволочный захват для плоских корпусов
  • Ручка для проволочного захвата
  • Наконечники для термофена АТР-8920, АТР-8924, АТР-8925, АТР-8930
  • Эксплуатационный документ

Дополнительная комплектация

Загрузить в PDF

Установка температуры АТР-4501

Способ первый

  1. Нажмите и удерживайте кнопку "*" в течение 1 секунды. Загорится значение старшего разряда индикатора.
  2. При помощи кнопок "▲", "▼" установите значение старшего разряда индикатора. Порядок выбора: 2-3-4. Затем нажмите кнопку "*". Загорится значение следующего разряда.
  3. При помощи кнопок "▲", "▼" установите значение среднего разряда индикатора. Порядок выбора 0-1-2-3-4-5-6-7-8-9. Затем нажмите кнопку "*". Загорится значение младшего разряда.
  4. При помощи кнопок "▲", "▼" установите значение младшего разряда индикатора. Порядок выбора 0-1-2-3-4-5-6-7-8-9. Затем нажмите кнопку "*", для ввода в память выбранного значения температуры.
  5. Если после установки температуры прибор был отключен, настройки в памяти не сохраняются.
  6. Если удерживать кнопку "*" менее 1 секунды, то в течение 2 секунд на дисплее будет отображена температура на данный момент. Затем будет показана температура на выходе, а при следующем нажатии произойдет отключение нагрева.
  7. Если введенная температура превышает заданные параметры, будет мигать цифровой индикатор. В этом случае следует ввести корректное значение параметра.

Повышение температуры

Не нажимая кнопку "*", сразу нажмите "▲". Температура повысится на 1 градус, новое значение отобразится на дисплее. Когда вы отпустите кнопку "▲", на дисплее в течение 2 секунд будет показана установленная температура. Если нажать кнопку "▲" и не отпускать ее в течение 1 секунды, температура начнет быстро повышаться. Когда желаемая температура высветится, отпустите кнопку "▲".

Понижение температуры

Не нажимая кнопку "*", сразу нажмите кнопку "▼". Температура понизится на 1 градус, новое значение отобразится на дисплее. Когда вы отпустите кнопку "▼", на дисплее в течение 2 секунд будет показана установленная температура. Если нажать кнопку "▼" и не отпускать ее в течение 1 секунды, температура начнет быстро понижаться. Когда желаемая температура высветится, отпустите кнопку "▼".

ВНИМАНИЕ! Если значение температуры на дисплее мигает, это означает, что ее нельзя повысить. Иначе повредятся нагревательные элементы.

Вопросы и ответы

  • Что делать, если не получается полностью расплавить припой при использовании паяльных станций АТР-4204/4302/4501?
  • Как заменить фильтры вакуумного паяльника паяльных станций АТР-4204/4302/4501?

  • Что делать, если не получается полностью расплавить припой при использовании паяльных станций АТР-4204/4302/4501?

    1. При демонтаже больших транзисторов, диодов и больших клемм с печатных плат с радиаторами, многослойных печатных плат, земляных или шин питания из-за недостаточной теплоемкости наконечника температура падает, и это затрудняет удаление припоя. Можно увеличить температуру, чтобы расплавить припой. Но значительно лучший способ – использовать вспомогательный нагреватель, чтобы разогреть плату до температуры 70 ºC и затем произвести демонтаж при помощи вакуумного паяльника.

    2. Если наконечник поврежден, например, повреждение или эрозия покрытия, в этом случае наконечник должен быть заменен.


    Наверх

    Как заменить фильтры вакуумного паяльника паяльных станций АТР-4204/4302/4501?

    Замена внутренних фильтров.

    1. Выключите питание. ВНИМАНИЕ: Контейнер для припоя очень горячий.
    2. Когда контейнер для припоя остынет, нажмите фиксатор на задней крышке демонтажного паяльника и снимите контейнер. Установите уплотнитель фильтра в спиральный фильтр. Закрепите уплотнитель фильтра на контейнере фильтра. Убедитесь, что уплотнитель фильтра установлен плотно и ровно. ВНИМАНИЕ: Используйте к контейнеру для припоя фильтр Q201Am из керамической бумаги определенного диаметра. Использование в контейнере для припоя фильтра другого размера, может привести к снижению мощности всасывания или к поломке станции.

    Замена внешнего фильтра.

    Фильтр является расходным элементом, для обеспечения нормального всасывания требуется его регулярная замена. Выдерните шланги с обеих сторон фильтра, выньте его и замените новым.


    Наверх
