АТР-4302 Многофункциональная ремонтная паяльная станция

2.1. Подставка для паяльника

ВНИМАНИЕ! Чистящая губка спрессована. Она принимает нормальные размеры при смачивании ее водой. Прежде, чем начать работу, смочите губку водой и отожмите ее насухо. Невыполнение этих действий, может привести к повреждению наконечника паяльника.

1. Смочите маленькую губку водой и отожмите её насухо. Затем поместите её в одно из четырех отделений основания подставки паяльника.
2. Добавьте воду приблизительно до указанного на рисунке уровня. Маленькая губка, впитывая воду из резервуара, будет поддерживать большую губку, расположенную над ней всегда влажной. Большую губку можно использовать отдельно (без маленькой губки и воды в подставке).
3. Увлажните большую губку и поместите её в основание подставки паяльника.

2.2. Подключение паяльника

ВНИМАНИЕ! Перед подключением/отключение шнура паяльника, убедитесь, что питание станции отключено. Не работайте с устройством без заземления.

1. Установите паяльник в подставку.
2. Подсоедините паяльник к паяльной станции, совместив пазы и штыри разъёмов станции и паяльника, и поверните разъём паяльника по часовой стрелке.
3. Подключите шнур питания паяльной станции к сети.

2.3. Установка температуры

При помощи регулятора температуры установите требуемую температуру.

2.4. Включение паяльника

1. Включите станцию, переведя выключатель питания в положение «ВКЛ».
2. Включите питание паяльника. Загорится индикатор нагрева.
3. Индикатор начинает мигать, когда температура наконечника достигнет установленного значения. Станция готова к пайке.

ВНИМАНИЕ! Если паяльник не используется, он должен находиться в подставке.

2.5. Использование и уход за наконечником

Температура наконечника

Высокая температура при пайке может испортить наконечник. Используйте минимально возможную для пайки температуру. Превосходные характеристики поддержания температуры гарантируют производительную и эффективную пайку даже при минимальных температурах. Кроме того, это защищает спаиваемые элементы от теплового повреждения.

Чистка

Регулярно очищайте наконечник паяльника с помощью чистящей губки, так как оксиды и карбиды от припоя и флюса загрязняют конец наконечника паяльника. Эти примеси могут приводить к дефектным спаям и уменьшают теплопроводность наконечника паяльника. При постоянном использовании паяльника необходимо периодически, по крайне мере один раз в неделю, извлекать наконечник из паяльника и производить его чистку от загрязнения. Это поможет избежать заклинивания наконечника паяльника и снизить его температуру при пайке.

Если паяльник не используется

Никогда не оставляйте паяльник длительное время нагретым до высокой температуры, поскольку наконечник паяльника начнёт покрываться окислами, которые могут существенно снизить его теплопроводность.

После использования

Очистите наконечник паяльника и покройте его свежим припоем. Это поможет предохранить наконечник от окисления.

2.6. Обслуживание паяльника

ВНИМАНИЕ! Никогда не используйте напильник для удаления окислов с наконечника паяльника.

1. Установите температуру 250 °C.
2. Когда температура стабилизируется, очистите наконечник чистящей губкой и проверьте его состояние.
3. При появлении окиси черного цвета на луженой части наконечника паяльника, покройте наконечник новым припоем, содержащим флюс, и протрите его чистящей губкой. Повторяйте эту процедуру до полного удаления оксидной плёнки. Покройте слоем нового припоя. Припой защитит наконечник от окисления и продлит срок его службы.
4. Если наконечник паяльника деформирован или имеется глубокая эрозия, замените новым.

2.7. Калибровка температуры нагрева паяльника

Паяльник должен быть повторно калиброван после его замены, замены нагревательного элемента или наконечника.

1. Подключите шнур паяльника к разъему станции.
2. Установите регулятором температуру 400 °C.
3. Установите выключатель питания станции в положение «ВКЛ» и дождитесь стабилизации температуры. Удалите заглушку потенциометра «CAL».
4. Когда температура стабилизируется, с помощью обычной или маленькой крестообразной отвёртки вращением потенциометра (помечен надписью «CAL» на станции) добейтесь показания термометра температуры жала паяльника 400 °C. Вращение по часовой стрелке увеличивает температуру, против часовой стрелки снижает температуру. Установите на место заглушку потенциометра «CAL».

Мы рекомендуем термометр АКТАКОМ АТТ-2003, ASE-2013 для измерения температуры наконечника паяльника.

2.8. Температура наконечника

Температура наконечника сильно зависит от его формы. Желательно при регулировке температуры использовать термометр (см. «Калибровка температуры нагрева паяльника»).

Другой, менее точный, метод – это установка температуры регулятором по шкале с учетом температурной поправки для конкретного наконечника.

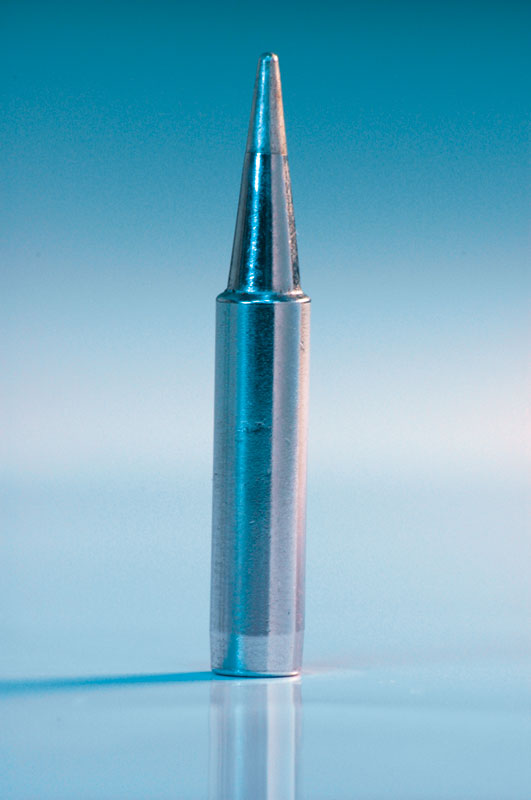

Пример. Наконечник АКТАКОМ АТР-8635 имеет температурную поправку относительно наконечника АКТАКОМ АТР-8205 равную -20 °C. Поэтому для нагрева этого наконечника до температуры 400 °C установите регулятором температуру 420 °C.

Для правильной установки температуры в разделе «Комплектность», подраздел «Дополнительные аксессуары» для каждого типа наконечников в скобках приведена его температурная поправка.

2.9. Возможные неисправности паяльника

ОСТОРОЖНО! Перед обслуживанием отключите шнур питания станции от сети во избежание электрического шока.

Повреждённый шнур питания подлежит замене во избежание травмы или повреждения прибора. Замену шнура производите только у изготовителя или в уполномоченной сервисной службе.

3.1. Подготовка к работе

ВНИМАНИЕ! Удалите винты на дне станции, фиксирующие вакуумный насос.

1. Поместите подставку с чистящей губкой. Увлажните чистящую губку водой.
2. Подсоедините вакуумный паяльник к паяльной станции.
   1. Подсоедините разъем силового кабеля вакуумного паяльника с разъемом станции.
   2. Подсоедините вакуумный шланг паяльника к разъему воздуховода («VACUUM»)
   3. Вставьте сетевой шнур в розетку
      ВНИМАНИЕ! Перед подключением/отключением шнура паяльника, убедитесь, что питание станции отключено.
3. Установите вакуумный паяльник в подставку.

3.2. Выпаивание

Установите температуру

Включите питание вакуумного паяльника. При этом должен начаться нагрев наконечника. Вращением регулятора установите требуемую температуру (рекомендуется 380… 450 °C). Устанавливайте регулятор температуры согласно приведенной таблице.

Высокая температура сокращает срок службы всасывающего наконечника и нагревательного элемента. Низкая температура может привести к засорению трубки припоем.

Очистите наконечник

Следите за тем, чтобы участок наконечника с оловянным покрытием всегда был чистым. Регулярно покрывайте рабочую часть демонтажного наконечника небольшим количеством припоя. Если наконечник покрыт окислом, его теплопроводность снизится. Покрытие наконечника небольшим количеством свежего припоя обеспечивает максимальную теплопроводность.

Расплавьте припой контактной площадки наконечником. Наконечник не должен касаться печатной платы.

Убедитесь, что весь припой расплавлен. Для этого осмотрите внутренность отверстия и обратную сторону печатной платы. Если это трудно сделать, попробуйте слегка покачать вывод наконечником. Если это сделать легко, значит припой расплавился.

ВНИМАНИЕ! Никогда не прилагайте усилий, покачивая вывод. Если он двигается с трудом, значит припой не расплавился полностью.

Когда припой полностью расплавится, удалите припой, нажав кнопку на ручке вакуумного паяльника. Если припой удален не полностью, повторите описанную процедуру еще раз.

3.3. Проблемы при удалении припоя

Не получается полностью расплавить припой

1. При демонтаже больших транзисторов, диодов и больших клемм с печатных плат с радиаторами, многослойных печатных плат, земляных или шин питания из-за недостаточной теплоемкости наконечника температура падает, и это затрудняет удаление припоя. Можно увеличить температуру, чтобы расплавить припой. Но значительно лучший способ – использовать вспомогательный нагреватель, чтобы разогреть плату до температуры 70 °C и затем произвести демонтаж при помощи вакуумного паяльника.
2. Если наконечник поврежден, например, повреждение или эрозия покрытия, в этом случае наконечник должен быть заменен.

Снизилась сила всасывания

1. Если индикатор на рукоятке вакуумного паяльника имеет красный цвет более, чем наполовину, то значит необходимо заменить фильтр, прочистить наконечник и внутреннюю область нагревательного элемента (возможно, необходима замена пружины-фильтра). Если индикатор имеет голубой цвет, прочистка не требуется и работу моно продолжать.
2. При утечке воздуха из вакуумной системы проверьте следующие возможные причины:
   • повреждение вакуумного шланга;
   • негерметичная фиксация нагревательного элемента;
   • негерметичная фиксация всасывающего наконечника вакуумного паяльника;
   • негерметичная посадка шланга на вакуумном выходе станции;
   • потеря герметичности внутри ручки вакуумного паяльника.

При выявлении причины восстановите герметичность или замените части при износе.

3.4. Обслуживание вакуумного паяльника

Замена фильтров

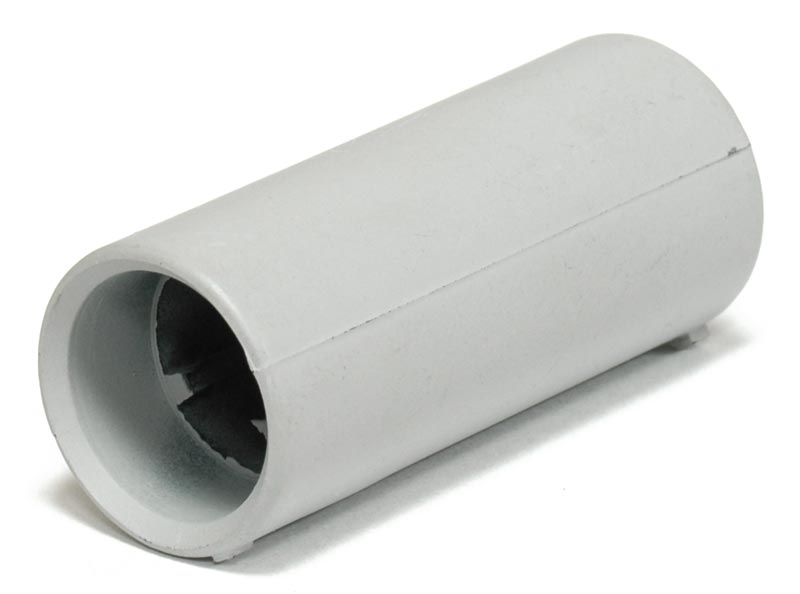

Потяните вниз фиксатор задней крышки паяльника, извлеките фильтр старый фильтр и замените его на новый. Во время эксплуатации вакуумного паяльника фильтр имеет очень высокую температуру. Перед извлечением фильтра, дождитесь, когда контейнер остынет. Мы рекомендуем держать под рукой запасной контейнер, содержащий новые фильтры, и заменять контейнер при необходимости.

Для продления срока службы станции всегда после ее использования выполняйте следующие процедуры:

• Регулярно очищайте наконечник и нагревательный элемент при помощи чистящей губки.
  ВНИМАНИЕ! Паяльник будет чрезвычайно горячим. Во время выполнения процедур обслуживания надевайте перчатки и работайте осторожно.
• После использования не забывайте покрывать наконечник свежим слоем припоя для создания защитного слоя.

Эффективное удаление припоя зависит от температуры, количества и качества припоя и флюса.

ПРЕДОСТЕРЕЖЕНИЕ! Пожалуйста, работайте с повышенной осторожностью после достижения демонтажным паяльником очень высоких температур.

Всегда выключайте питание и отключайте сетевой кабель перед выполнением любых процедур по уходу, за исключением процедуры очистки наконечника и нагревательного элемента.

Осмотр и чистка демонтажного паяльника

Подключите шнур питания станции к сети переменного тока, включите питание и дайте прогреться наконечнику. Очистите отверстие наконечника чистящей спицей.

ВНИМАНИЕ! Чистящая спица не войдёт в наконечник, пока припой внутри наконечника полностью не расплавится. Используйте чистящую спицу подходящего диаметра.

Обязательно проверяйте состояние покрытия на демонтажном паяльнике и состояние поверхности отверстия наконечника. Если покрытие слегка изношено, покройте наконечник свежим припоем для предотвращения окисления. Если поверхность изношена, либо повреждена эрозией, либо внутренний диаметр отверстия кажется необычно широким – замените наконечник.

ВНИМАНИЕ! Зачастую трудно заметить данное состояние. Поэтому, если эффективность удаления припоя падает и при этом все остальные элементы выглядят нормально, то наиболее вероятно, что наконечник поврежден эрозией и его необходимо заменить.

Внутренняя поверхность отверстия демонтажного наконечника покрыта специальным сплавом. Как только этот сплав подвергается эрозии раскалённым припоем, наконечник теряет возможность обеспечивать надлежащую температуру.

Разборка нагревательного элемента

Отверните гайку при помощи гибкого захвата из термостойкого материала. Очистите отверстие в нагревательном элементе при помощи чистящей спицы, поставляемой в комплекте.

Рис. 4.

ВНИМАНИЕ! Перед чисткой отверстия убедитесь, что припой в отверстии в нагревательном элементе полностью расплавлен.

Если чистящая спица не проходит в отверстие, замените нагревательный элемент. Выключите питание станции после чистки нагревательного элемента.

Замена внутренних фильтров

Выключите питание.

ВНИМАНИЕ! Контейнер для припоя очень горячий.

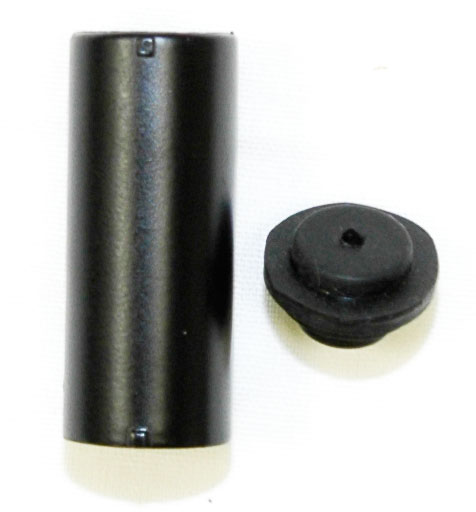

Когда контейнер для припоя остынет, нажмите фиксатор на задней крышке демонтажного паяльника и снимите контейнер. Установите уплотнитель фильтра в спиральный фильтр. Закрепите уплотнитель фильтра на контейнере фильтра. Убедитесь, что уплотнитель фильтра установлен плотно и ровно.

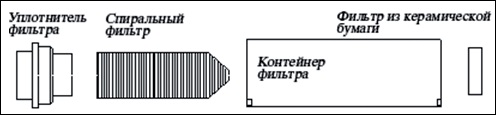

Рис. 5.

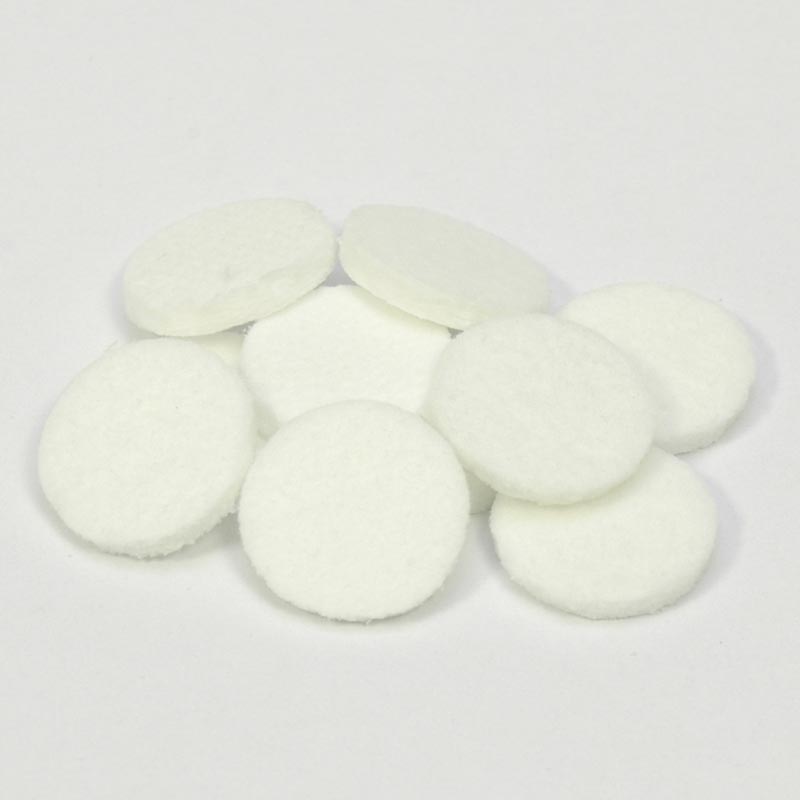

ВНИМАНИЕ! Используйте к контейнеру для припоя фильтр Q201Am из керамической бумаги определенного диаметра. Использование в контейнере для припоя фильтра другого размера, может привести к снижению мощности всасывания или к поломке станции.

Замена внешнего фильтра

Фильтр является расходным элементом, для обеспечения нормального всасывания требуется его регулярная замена. Выдерните шланги с обеих сторон фильтра, выньте его, и замените новым.

4.1. Подготовка к работе

1. Выберите проволочный захват для плоских корпусов, соответствующего размеру корпуса микросхемы. Имеются проволочные захваты двух размеров: S – с расстоянием между концами 14 мм, и L – с расстоянием между концами 30 мм.
2. Выбор наконечника также определяется размером микросхемы. Установку наконечника производите при холодном выходе нагревателя и наконечнике. Для этого ослабьте винт на наконечнике, установите наконечник на сопло термофена и надежно зафиксируйте наконечник винтом.

4.2. Демонтаж QFP-компонентов

Включите питание прибора. Сразу после этого станция включит нагнетание воздуха через термофен, но нагревательный элемент останется холодным. После включения питания соответствующего блока будет включен нагревательный элемент.

Установите температуру и величину воздушного потока. Установка температуры и величины воздушного потока осуществляется с помощью поворотных регуляторов, расположенных на передней панели паяльной станции. После установки величин температуры и скорости потока воздуха выждите некоторое время для стабилизации температуры.

Для справки: мы рекомендуем устанавливать температуру от 300 до 350 °C. Для насадки с одиночным соплом установите регулятор воздушного потока в положение 1-5, для других насадок установите этот регулятор в положение 4-7. Если рабочая температура превышает 450 °C, установите регулятор величины воздушного потока в положение выше 4.

Установите проволочный захват под выводы микросхемы. Если ширина микросхемы не соответствует размеру захвата, отрегулируйте ширину захвата нажатием.

Расплавьте припой. Держите термофен таким образом, чтобы сопло располагалось непосредственно над микросхемой, но не касалось её (ОБЯЗАТЕЛЬНО следите за этим), и дайте горячему воздуху расплавить припой.

После того как припой расплавился, удалите микросхему, поднимая её с помощью проволочного захвата.

Установите выключатель питания в положение «ВЫКЛ». После установки выключателя питания в положение «ВЫКЛ» станция перейдет в автоматический режим охлаждения нагревательного элемента и ручки термофена. Если вы не используете прибор в течение длительного времени, выньте вилку шнура питания из розетки.

После удаления микросхемы удалите остатки припоя с помощью демонтажного паяльника или тампона.

Примечание. При демонтаже микросхем типоразмеров SOP или PLCC, вместо проволочного захвата можно пользоваться пинцетом или другими приспособлениями.

4.3. Пайка QFP-компонентов

Нанесите соответствующее количество паяльной пасты и установите SMD-компонент на печатную плату.

Предварительно нагрейте SMD-компонент. Держите сопло термофена на расстоянии 15-20 см от микросхемы.

Равномерно нагрейте все выводы SMD-компонента.

После окончания пайки смойте припой, флюс, паяльную пасту.

Замечание. Наряду с достоинствами пайки горячим воздухом существуют и недостатки. Например, возможность образования шариков или перемычек из припоя. Поэтому рекомендуется тщательно проверять качество пайки.

4.4. Меры предосторожности

1. Не прилагайте усилие к насадке: не тяните и не сжимайте её края плоскогубцами, а также не затягивайте винт крепления насадки слишком сильно.
2. В целях безопасности питание станции автоматически выключится при превышении определенной температуры. Как только температура снизится до безопасного уровня, питание включится автоматически. Выключите питание и охладите термофен. После чего можно продолжить работу, уменьшив установку температуры или увеличив воздушный поток. При срабатывании тепловой защиты, если Вы собираетесь прекратить работу или покинуть рабочее место, убедитесь предварительно, что выключили питание станции.
3. ВНИМАНИЕ! Прибор работает при высокой температуре. Не используйте прибор в среде огнеопасных газов, вблизи бумаги или других легковоспламеняющихся материалов. Наконечник и поток выходящего из него воздуха, имеют чрезвычайно высокую температуру и могут стать причиной сильных ожогов. Не касайтесь сопла термофена и не направляйте поток горячего воздуха на кожу. При первом включении допускается появление белого дыма из сопла термофена, но это должно происходить непродолжительное время.
4. Нагрев до установленной температуры сопровождается свечением индикатора; когда светодиодный индикатор погашен, нагрев прекращен.
5. После окончания работы убедитесь, что прибор остыл. После выключения питания станции, компрессор будет автоматически нагнетать через термофен холодный воздух в течение определенного времени. В течение этого периода охлаждения не допускается выключение шнура питания из розетки.
6. Не допускайте падения или резких толчков паяльника. Термофен содержит кварцевое стекло, которое может разбиться при падении или резких толчках.
7. Никогда не разбирайте компрессор.
8. Если прибор не используется длительное время, отключите шнур питания от сети.
9. Если шнур питания подключен к сети, прибор потребляет незначительную энергию даже при положении выключателя питания «ВЫКЛ». Поэтому, если прибор не используется длительное время, отключите шнур питания от сети. Если перед включением прибора была установлена температура выше 350 °C, то регулятор воздушного потока должен быть установлен в положение 3-8. При рабочей температуре выше 450 °C, регулятор воздушного потока должен быть установлен в положение выше 4.
