АТР-3101 Многофункциональная ремонтная паяльная станция

Ваша корзина пуста

Двухканальная ремонтная паяльная станция с цифровой индикацией температуры инструмента, питание 220 В, в комплекте монтажный паяльник 60 Вт/24 В с наконечником АТР-8205 и демонтажный вакуумный паяльник 24 В/60 Вт с наконечником АТР-8812

Снято с производства
Замена: ASE-3101

Розничная цена (вкл. НДС):  недоступно

Технические характеристики

Станция

  • Напряжение питания 220-240 В; 50/60 Гц
  • Габариты 240×220×170 мм
  • Масса 6,5 кг
  • Габариты в упаковочной таре 260х200х290, вес 7,09 кг.

Паяльник

  • Питание 24 В/60 Вт
  • Керамический нагреватель
  • Диапазон температур: монтажный паяльник – 200...500 °С, демонтажный паяльник – 300...450 °С

Особенности модели

  • Изготовленный в Японии керамический нагревательный элемент длительного срока службы обеспечивает быстрый нагрев, сопротивление изоляции составляет более 100 МОм при 400 °С
  • Два канала для монтажа и демонтажа компонентов во время ремонтных работ
  • Эргономическая конструкция паяльников обеспечивает удобную работу
  • Цифровая индикация температуры
  • Схема контроля температуры обеспечивает высокую точность с погрешностью не более 2 °С от установленной температуры
  • Простота калибровки. Для облегчения калибровки регулятор вынесен на переднюю панель станции
  • Схема энергосбережения. Если станция не используется более 10 минут, температура автоматически снижается, обеспечивая более долгий срок службы нагревателя и наконечников
  • Устройство электропитания изолировано от сети переменного тока.
  • Для питания нагревательных элементов используется только напряжение 24 В

Стандартная комплектация

  • Станция АКТАКОМ АТР-3101

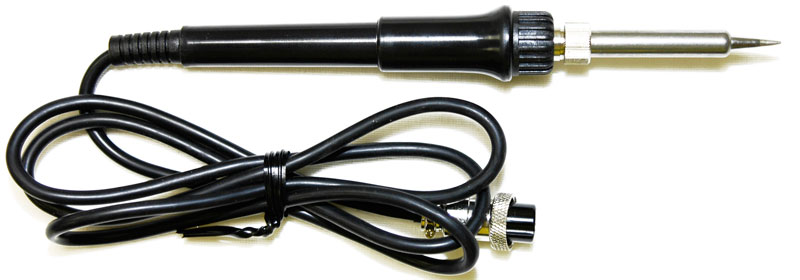

  • Монтажный паяльник с наконечником АТР-8205 (90М-Т-В)
  • Демонтажный паяльник с наконечником АТР-8812 (80Т-12)
  • Держатель монтажного паяльника
  • Держатель демонтажного паяльника
  • Запасной резервуар для припоя
  • Шнур питания
  • Губка для очистки (в держателе паяльников)
  • Приспособление для очистки демонтажного наконечника
  • Эксплуатационный документ

Дополнительная комплектация

Загрузить в PDF

Очистка сменных наконечников паяльника

При непрерывной работе необходимо регулярно снимать наконечник и полностью очищать его от окислов. Очистка наконечника от нагара производится о влажную целлюлозную губку, так как оксиды и карбиды из припоя и флюсов могут образовать загрязнение наконечника, приводящее к ухудшению качества пайки и снижению теплопередачи. Перед использованием губки в неё нужно добавить воды.

Загрузить в PDF

Уход за наконечником паяльника

Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым), предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.

Осмотр и очистка наконечника

ВНИМАНИЕ: для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.

1. Установите температуру 250 °C.

2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.

3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.

4. Если наконечник деформирован или серьёзно разъеден, замените его новым.

Потеря наконечником способности удерживать припой

1. Почему такие наконечники не работают?

Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.

2. Потеря способности удерживать припой может быть вызвана:

1) Хранением наконечника без покрытия припоем.

2) Нагревом наконечника до высоких температур.

3) Недостаточным расплавлением материала, окружающего наконечник при пайке.

4) Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.

5) Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.

Восстановление работоспособности наконечника, который потерял способность удерживать припой

1. Выньте наконечник из паяльника и дайте ему охладиться.

2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.

3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.

Примечание: правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!

Статьи о продукции АКТАКОМ

Радиомонтажное оборудование АКТАКОМ — пайка: решения и оборудование ведущих производителей

Очевидно, что любой потребитель паяльного оборудования предпочитает использование конструктивно более простых, но качественных устройств. Это позволяет ему повысить уровень производимых работ при значительно более низких ценах на оборудование, что позволяет быстрее окупить затраты на приобретение и эксплуатацию техники. При ориентировании в безбрежном море оборудования в первую очередь оказывается полезным анализ используемых технических решений по критерию «техническая эффективность/стоимость». Оставляя за потребителем право окончательного выбора, рискнем предположить, что по этому комплексному показателю продукция с торговой маркой АКТАКОМ, пожалуй, не уступает устройствам от ведущих производителей паяльного оборудования.

Вопросы и ответы


Документация

АТР-1101, 1102, 2101, 3101, ASE-1101, 1102 руководство по эксплуатации
Редакция: 170605 | Дата изменения: 24.05.2019
Читать

Указания по применению этого продукта также можно найти на закладке "Применение".
