Измерение переменного напряжения и тока с помощью измерителя Актаком АСМ-8003

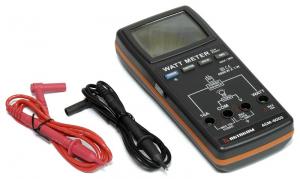

Портативный ваттметр Актаком АСМ-8003 применяется для TrueRMS измерений мощности потребления до 6000 Вт (разрешение 1 Вт, точность 1%), коэффициента мощности 0,01-1 (0,01 / 1%), а также переменного напряжения 0-600 В (0,1 В / 0,3%) и переменного тока 0,01-10 А (0,01 А / 0,3%). Как раз для измерения последних двух указанных параметров предлагаем Вам ознакомиться с пошаговой инструкцией.

Итак, для того, чтобы произвести измерение напряжения переменного тока (ACV) с помощью измерителя Актаком АСМ-8003 необходимо:

1. Нажать клавишу FUNCTION однократно для перехода в режим измерения переменного напряжения.
2. Соединить красный измерительный провод со входом V, черный – со входом COM.
3. Произвести измерение напряжения источника сигнала.
4. Измеренное значение напряжения отобразится в верхней части дисплея.

Для измерения силы переменного тока (ACА) нужно выполнить следующие действия:

1. Нажать клавишу FUNCTION однократно для перехода в режим измерения переменного тока.
2. Соединить красный измерительный провод со входом 10А, черный – со входом COM.
3. Далее измерить силу тока от источника сигнала.
4. Измеренное значение тока при этом отобразится в нижней части дисплея.
