Новая серия комбинированных генераторов Актаком ADG-45x2

15.06.2018

Модельный ряд генераторов сигналов Актаком расширился за счет новой серии ADG-45x2.



Новая серия представлена тремя моделями: ADG-4502, ADG-4512, ADG-4522.

Особенностью данных приборов является наличие двух независимых выходов (каналов).

Первый канал прибора представляет из себя радиочастотный генератор с фазовой автоподстройкой частоты ФАПЧ. В нем можно генерировать синусоидальный сигнал в диапазоне частот 1 мкГц ... 500 МГц (ADG-4502), до 1000 МГц (ADG-4512) и до 1,5 ГГц в модели ADG-4522. Кроме того, в этом же канале прибор позволяет генерировать и прямоугольную форму сигнала, хотя и в существенно меньшей полосе (1 мкГц ... 80 МГц). Диапазон нормируемых уровней выходного сигнала для этого канала составляет от -127 дБм до +13 дБм. Также в этом канале доступны режимы аналоговых и цифровых модуляций АМ, ЧМ, ЧМн, ФМн; имеется возможность свипирования (режим качания) по частоте и формирования пачек импульсов.

Второй канал во всех вышепредставленных моделях серии одинаковый. По своим возможностям - это функциональный НЧ генератор с рабочим диапазоном от 1 мкГц до 10 МГц. Он построен по технологии цифрового синтеза DDS. В нем возможно получение 8 сигналов специальной формы (например: синусоидальной, прямоугольной, пилообразной, импульсной, экспоненциальной и шумовой формы сигнала), а также кардиосигнала и напряжения постоянного тока. Выходной импеданс может быть установлен, как высокий или 50 Ом. На импедансе 50 Ом размах амплитуды сигнала может быть установлен от 2 мВ до 20 В с возможностью задания смещения.

Новые генераторы сигналов Актаком имеют высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.

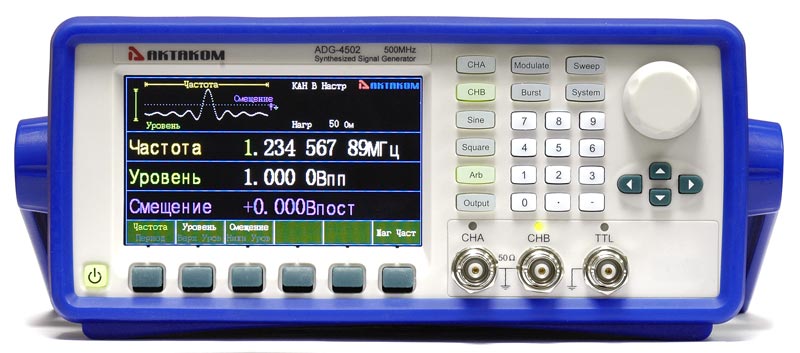

На задней панели генераторов сигналов Актаком ADG-4502, ADG-4512, ADG-4522 расположены разъемы входов и выходов опорного генератора 10 МГц, вход внешней модуляции, вход для внешнего запуска и выход TTL уровня для РЧ-канала (для ADG-4502 данный разъем вынесен на переднюю панель).



Там же расположены интерфейсы RS-232 и USN, через которые приборы могут дистанционно управляться посредством SCPI-команд.

Все генераторы новой серии Актаком ADG-45x2 снабжены графическим дисплеем с диагональю 11 см и поддержкой отображения формы сигнала.



Новые генераторы с большим диапазоном частот Актаком ADG-4502, ADG-4512, ADG-4522, благодаря своей универсальности, могут найти широкое применения в НИОКР и научных исследованиях; будут полезны для обучающих целей, а также в ремонтных и сервисных организациях.
