Использование токовых клещей Актаком АТК-2250 совместно с осциллографом или внешним мультиметром

Надежные, мощные токовые клещи Актаком АТК-2250 с расширенным диапазоном токов (до 2,5 кА) предназначены для работы в силовых электроэнергетических установках. Максимальный размер охвата для шины – 65х24 мм, диаметр охвата – 55 мм. Имеют аналоговый выход и могут использоваться как автономный прибор или в составе измерительного комплекса. Частотный диапазон измеряемых токов и напряжений расширен до 1 кГц.

Модель АТК-2250 обладает следующими техническими характеристиками:

• Измерение:
• постоянный ток 0,1...2500 А (погр. 1,5...2 %)
• переменный ток 0,1 А...2100 А (погр. 1,5...3 %) (40...1 кГц)
• постоянное напряжение 0,1 мВ...600 В (погр. 1,5 %)
• переменное напряжение 0,1 мВ...600 В (погр. 1,5...2 %) (40...1 кГц)
• сопротивление 0,1 Ом...40 МОм (погр. 1,5 %)
• частота 100 Гц...1000 кГц с разрешением 0,01 Гц (погр. 0,5 %)
• базовая погрешность ±1,5 %±3 емр.
• прозвонка <40 Ом
• проверка диодов 3 В
• время измерения 2 раза в секунду для цифрового индикатра, 20 раз в секунду для графической шкалы
• размер охвата для кабеля – 55 мм, для шины – 65x24
• дисплей 3¾
• сервисные функции:
  - автоустановка нуля
  - удержание показаний
  - фиксация минимальных и максимальных значений
  - автоустановка диапазонов измерения
  - аналоговый выход на осциллограф или мультиметр
• питание 9 В "Крона"
• габаритные размеры 271x112x46 мм
• масса 647 г
• Габаритные размеры в упаковочной таре 160х70х300, вес 1 кг.

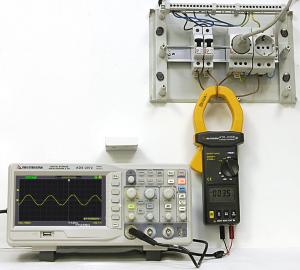

Токовые клещи Актаком АТК-2250 могут использоваться совместно с осциллографом или внешним мультиметром. В токовых клещах АТК-2250 имеется аналоговый выход измерения силы тока на гнезда для измерений напряжения. Какие действия необходимо выполнить:

1. Установите функциональный переключатель в положение «A» или «~А».
2. Подключите соединительные провода (в комплект не входят) к разъёмам «+» и «СОМ», соответственно.
3. Соедините эти разъемы с аналогичными разъемами мультиметра или, используя специальный кабель, с разъемом осциллографа, и на экране высветится измеренное значение.

На странице Актаком АТК-2250 вы найдете также подробное описание прибора, его технические характеристики, таблицы погрешностей, множество иллюстраций, рекомендации по применению, а также ответы на часто задаваемые вопросы.
