Расширение модельного ряда осциллографов Актаком серии ADS-6000

17.01.2017

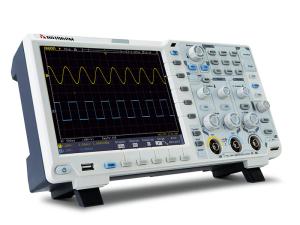

Модельный ряд цифровых осциллографов Актаком серии ADS-6000 пополнился новой моделью с разрешением 12 бит ADS-6062H.

Новый осциллограф имеет два канала с полосой пропускания до 60 МГц. Как и все осциллографы серии ADS-6000 новая модель имеет возможность расширения функциональности и технических возможностей за счет дополнительных опций, таких как: сенсорный дисплей, VGA выход, WiFi, батарейное питание, декодирование сигналов последовательных шин, встроенный генератор сигналов, цифровой мультиметр и ряда других. .
Индекс "H" в названии ADS-6062H и ADS-6122H означает, что прибор представляет собой цифровой осциллограф высокого разрешения и в нем применяется 12-ти разрядный АЦП и он может применяться для наблюдения и анализа сложных и зашумленных сигналов, когда не достаточно возможностей обычных осциллографов с разрешением 8 бит.

Среди других особенностей цифровых осциллографов новой серии следует выделить большую глубину записи 40 миллионов точек, высокую скорость захвата осциллограмм 75 000 осциллограмм в секунду, большой 8" дисплей с разрешением 800х600 точек в стандартной комплектации, компактный корпус.

Таким образом, с появлением ADS-6062H модельный ряд осциллографов Актаком серии ADS-6000, доступных к поставке, расширился до четырех базовых моделей

Функциональность	ADS-6062H	ADS-6122 ADS-6122H	ADS-6222
Кол-во каналов	2 + внешний запуск
Полоса пропускания	60 МГц	100 МГц	200 МГц
Макс. дискретизация	1 Гвыб/сек	1 Гвыб/с	2 Гвыб/с
Разрешение АЦП	12	8 (ADS-6122) 12 (ADS-6122H)	8 (ADS-6222)
Максимальная глубина записи	40 М точек
Скорость захвата осциллограмм	75 000 осц/сек	75 000 осц/сек	75 000 осц/сек
Горизонтальная развертка	2 нс/дел…1000 с/дел	2 нс/дел…1000 с/дел	1 нс/дел…1000 с/дел
Вертикальное отклонение	1 мВ/дел…10 В/дел
Тип запуска	фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика; сигналы последовательных шин

Отличительной чертой данной серии является возможность существенного увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов:

• цифровой осциллограф;
• анализатор протоколов (I2C, SPI, RS232, CAN):

• ADS-6000DEC - опция декодирования I2C/SPI/RS232

• ADS-6000CAN - опция декодирования CAN
• цифровой мультиметр (4000 отсчетов):
• ADS-6000DMM - опция встроенного мультиметра
• универсальный генератор сигналов:
• ADS-6000FG1 - опция встроенного генератора (1 канал, 25 МГц)
• ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц)
• ADS-6000FG51 - опция встроенного генератора (1 канал, 50 МГц)
• ADS-6000FG52 - опция встроенного генератора (2 канала, 50 МГц)

Кроме того, в осциллограф Актаком серии ADS-6xxx может быть установлен:

• сенсорный IPS дисплей 1024x768 точек (опция ADS-6000TDS);
• VGA и AV выход (опция ADS-6000VGA);
• дистанционная связь с ПК по WiFi (опция ADS-6000WF);
• батарейное питание (XDS батарея).

Цифровые осциллографы Актаком серии ADS-6xxx - это новый этап в развитии современной осциллографии, который базируется на новейших передовых технологиях и предлагает пользователям непревзойденные возможности для решения широкого спектра измерительных задач по доступной цене.

Ждем Ваших заказов!
