Цифровой осциллограф-мультиметр с изолированными каналами Актаком ADS-2029
Цифровой осциллограф-мультиметр с изолированными каналами Актаком ADS-2029
18.08.2016
В модельном ряду цифровых осциллографов-мультиметров Актаком пополнилась новой моделью с изолированными каналами.

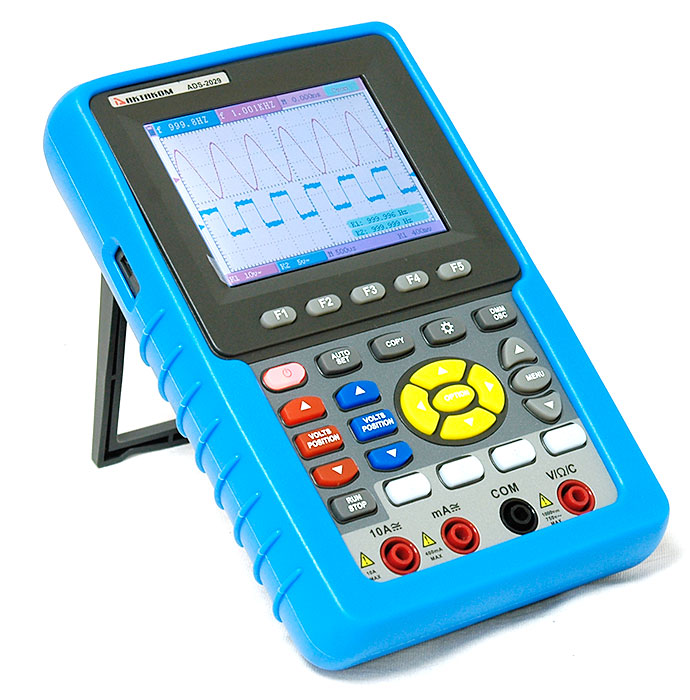

ADS-2029 сочетает в одном корпусе компактный цифровой осциллограф с полосой пропускания 20 МГц с частотой дискретизации 100 Мвыб/сек и многофункциональный цифровой мультиметр (4000 отсчетов). Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом.
По своим основным параметрам (кроме гальванической развязки) прибор полностью идентичен с популярной моделью Актаком АСК-2028, что наглядно показано в сравнительной таблице осциллографов-мультиметров Актаком серии АСК/ADS-2хх8:
|
Модель
|
Каналы
|
Полоса пропускания
|
Макс. глубина записи
|
Макс. дискрет.
(реальное время)
|
Запуск
|
Покадровый
регистратор
|
Математ.,
БПФ
|
Интерфейс
|
Частотомер
|
Мультиметр
|
Дисплей
|
Госреестр
|
|
АСК-2018
|
1
|
20 МГц
|
6 К
|
100 Мвыб/с
|
Фронт, видео
|
Нет
|
Нет
|
USB-управл.
|
6 цифр,
2 Гц..20 МГц
|
3 ¾ разряда
Измерение ACV, DCV, ACI, DCI, R,C
|
Цветной 3,5”, 320×240,
65535 цветов
|
Нет
|
|
АСК-2068
|
2
|
60 МГц
|
6 К на канал
|
250 Мвыб/с
|
Фронт, видео
|
Нет
|
+, – . ×, /
БПФ нет
|
USB-управл.
|
Нет
|
Цветной 3,8”, 640×480,
4096 цветов
|
Да
|
|
АСК-2028
|
2
|
20 МГц
|
6 К на канал
|
100 Мвыб/с
|
Фронт, видео, поочередный
|
Нет
|
+, - . ×, /
БПФ
|
USB-управл.,
USB-flash
|
Нет
|
Цветной 3,7”, 640×480,
65535 цветов
|
Да
|
|
ADS-2029
|
2
изолир.
|
20 МГц
|
6 К на канал
|
100 Мвыб/с
|
Фронт, видео, поочередный
|
Нет
|
+, - . ×, /
БПФ
|
USB-управл.,
USB-flash
|
Нет
|
Цветной 3,7”, 640×480,
65535 цветов
|
Нет
|
|
АСК-2108
|
2
|
100 МГц
|
6 К на канал
|
500 Мвыб/с
|
Фронт, видео, поочередный
|
3000 кадров
|
+, - . ×, /
БПФ
|
USB-управл.,
USB-flash
|
6 цифр,
2 Гц..100 МГц
|
Цветной 3,7”, 640×480,
65535 цветов
|
Нет
|
|
ADS-2208
|
2
|
200 МГц
|
6 К на канал
|
1 Гвыб/с
|
Фронт, видео, поочередный
|
3000 кадров
|
+, - . ×, /
БПФ
|
USB-управл.,
USB-flash
|
6 цифр,
2 Гц..100 МГц
|
Цветной 3,7”, 640×480,
65535 цветов
|
Нет
|
Новый осциллограф-мультиметр, как и другие двухканальные модели данной серии имеет также следующие параметры и функции в режиме осциллографа:
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
 , Delay A→B
- курсорные измерения
- интерполяция sin(x)/x
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- коэффициент развертки 5 нс/дел ... 100 с/дел
- математические функции: суммирование, вычитание, умножение, деление, инверсия
- режим X-Y
- пиковый детектор
- функция усреднения (4...128)
- цветной ЖКИ дисплей
- возможность сохранения на USB-устройство
- USB интерфейс для связи с ПК, программное обеспечение
- управление SCPI-командами
- автономная работа от встроенного аккумулятора
В режиме цифрового мультиметра Актаком ADS-2029 позволяет измерять
- Постоянное напряжение
- Переменное напряжение (40 Гц…400 Гц)
- Постоянный ток
- Переменный ток
- Сопротивление
- Емкость
и имеет
- режим тестирования диодов
- режим прозвонки цепи

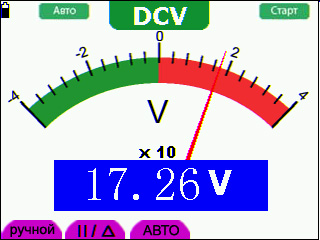

При этом значения отображаются как в цифровом виде, так и в виде имитации аналоговой шкалы
Немаловажным преимуществом нового осциллографа-мультиметр Актаком ADS-2029 является его невысокая цена по сравнению с конкурентами, что также выделяет его среди аналогов.
