Новый цифровой TrueRMS мультиметр с функцией осциллографа - Актаком АММ-4189

25.01.2013

Представляем профессиональный цифровой мультиметр с функцией осциллографа - Актаком АММ-4189.



Как цифровой мультиметр данный прибор позволяет проводить измерения постоянного и переменного напряжения, постоянный и переменный ток, сопротивление, емкость, частоту, коэффициент заполнения, а также проводить тестирование диодов и прозвонку целостности цепей. При этом базовая погрешность измерения составляет всего 0,025%, что вполне позволяет отнести данный прибор к классу прецизионных цифровых мультиметров.

Функция ДиапазонНаилучшее разрешениеБазовая погрешность
Постоянное напряжениедо 1000 В0,01 мВ±0,025%
Переменное напряжение
TrueRMS (50…60 Гц)
до 1000 В1 мкВ±0,3%
Постоянный токдо 20 А0,01 мкА±0,1%
Переменный ток
TrueRMS (50…60 Гц)
до 20 А 0,01 мкА±0,6%
Частотадо 10 МГц0,001 Гц±0,01%
Частота (AC)40 Гц - 10 кГц0,01 Гц - 0,001 кГц±0,5%
Сопротивлениедо 50 МОм0,001 Ом±0,05%
Емкостьдо 10 мФ0,001 нФ±2%
Коэффициент заполнения0,1% - 99,9%0,01%±1,2%
Температура -50…1000 °С0,1 °С±1,0%
Тест диодовтестовый ток 0,9 мА, напряжение откр.контура 3,2 В
ПрозвонкаЗвуковой сигнал <25 Ом, тестовый ток 0,35 мА

Следует отметить, что в режимах измерения переменного тока и напряжения производятся TrueRMS измерения не только по переменной составляющей (AC), но и с учетом постоянной составляющей компонента (AC+DC).

Кроме того, к особенностям мультиметра Актаком АММ-4189 следует отнести следующие возможности:
  • Частота переменного тока 50 Гц…100 кГц
  • Удержание показаний на дисплее
  • Фиксация минимальных, максимальных и средних значений с временными метками
  • Режим относительных измерений
  • Захват пиков >1 мс
  • Измерение в dBm
  • НЧ фильтрация
  • Скорость измерения 20 изм/сек
  • Сохранение измерений в память
  • Индикация выхода за границы диапазона
  • Категория электробезопасности CAT IV 600V, CAT III 1000V

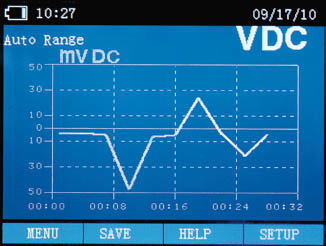

Также следует выделить возможность функцию построения тренда в режиме мультиметра, что позволяет легко отслеживать динамику измеряемого параметра во времени.

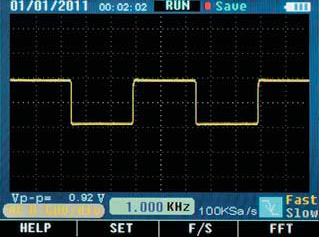

Кроме того имеется возможность выделения части тренда для более подробного анализа. Особенно следует отметить возможность использования цифрового мультиметра Актаком АММ-4189 в режиме одноканального цифрового осциллографа с полосой пропускания 10 МГц.



Для этого необходимо подключить осциллографический пробник, входящий в комплект поставки в гнезда на передней панели прибора.



В режиме осциллографа прибор имеет следующие характеристики:
  • Частота дискретизации в реальном времени 500 выб/сек ~ 50 Мвыб/cек
  • Коэффициент отклонения 50 мВ/дел .. 100 В/дел
  • Разрядность АЦП 8 бит
  • Максимальная глубина записи 3 К
  • Связь по входу AC, DC
  • Входной импеданс 1 МОм ± 2% || 15 пФ ± 2пФ
  • Максимальное входное напряжение 1000 В/600 В(DC+ACпик)
  • Запуск по нарастающему и спадающему фронту
  • Курсорные измерения
  • Сохранение до 10 осциллограмм

Кроме того, АММ-4189 может работать в режиме самописца и в режиме анализа спектров на основе БПФ




Для передачи данных в ПК в новом цифровом мультиметре с функцией осциллографа Актаком АММ-4189 имеются интерфейсы USB и Bluetooth. Но особой "изюминкой" прибора является программное обеспечение, которое предоставляет пользователю возможность использования "облачных" технологий хранения и передачи данных.

АММ-4189 выполнен в корпусе с двойной изоляцией и обеспечивает не только высокие категории электробезопасности (CAT IV 600V, CAT III 1000V), но и обладает высокой степенью защиты от проникновения пыли и воды класса IP-67. что позволяет существенно расширить область его использования.

Следите за нашими новостями!
