Первые двух- и четырехканальные осциллографы Актаком с полосой пропускания 300 МГц

25.03.2011

Модельный ряд цифровых осциллографов Актаком пополнился сразу восемью новыми моделями.

Новые цифровые осциллографы Актаком представлены двумя линейками приборов, состоящими из двухканальных

и четырехканальных моделей.

Каждая линейка состоит из четырех моделей цифровых осциллографов, которые различаются, в основном, полосой пропускания. Так, АОС-5062 и АОС-5064 имеют полосу пропускания 60 МГЦ, АОС-5102 и АОС-5104 - 100 МГц, АОС-5202 и АОС-5204 - 200 МГц, АОС-5302 и АОС-5304 - 300 МГц. Последняя цифра в цифро-буквенном индексе обозначает количество каналов: 2 - двухканальная модель, 4 - четырехканальная модель.

Таким образом, модели АОС-5302 и АОС-5304 являются первыми цифровыми осциллографами Актаком с полосой пропускания 300 МГц!!!
А линейка АОС-5хх4 - первыми цифровыми четырехканальными осциллографами Актаком.

Особенно хочется отметить, что максимальная частота дискретизации в реальном времени, для всех вышеуказанных моделей, составляет 2 Гвыб/сек (1 гВыб/сек на канал).

Новые цифровые осциллографы Актаком являются, по сути, стыкующим звеном всего модельного ряда приборов подобного класса. Они сочетают в себе основные преимущества различных линеек цифровых осциллографов Актаком. Цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 обладают высокой функциональностью присущей линейке цифровых осциллографов Актаком с профессиональными возможностями. Более того, по некоторым из функций новые осциллографы даже их превосходят. Так например, количество автоизмерений в новых моделях - 32, про частоту дискретизации в реальном времени - уже написано выше.

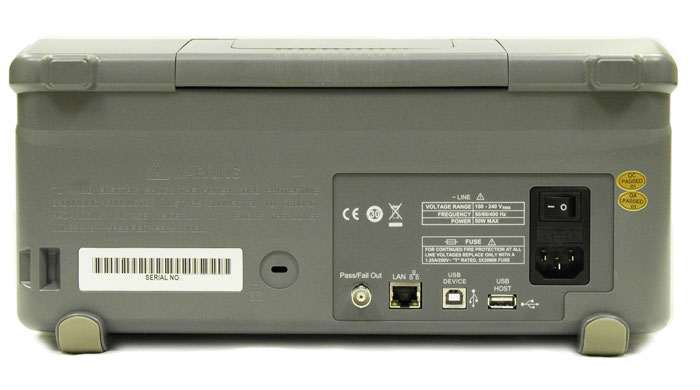

Также следует обратить внимание, что в новых моделях значительно расширены возможности по дистанционному управлению приборами и подключению к ним различных устройств. Цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 оснащены двумя интерфейсами USB-host, одним USB-device и LAN. Благодаря широкому набору интерфейсов появляется возможность дистанционного управления не только по USB, но и LAN интерфейсу, сохранять данные на USB-накопители и производить прямую печать с осциллографа на принтер (PictBridge).


Модуль допускового тестирования, также как и в серии бюджетных цифровых осциллографов Актаком, является встроенным и позволяет реализовывать функцию "Годен-Негоден" (Pass/Fail) с непосредственной выдачей сигнала от осциллографа на специальный разъем, который можно подключить к устройству отбраковки. По сравнению с модельным рядом осциллографов 2010 года значительно расширились и возможности по синхронизации. В новых моделях имеется возможность синхронизироваться по фронту, видеосигналу, длительности импульса, скорости нарастания, а также - поочередный запуск.

Среди остальных функциональных возможностей можно отметить:

• курсорные измерения: ручные, слежение, авто
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• встроенный интерполятор: Sin(x)/x, линейный
• математические операции: сложение, вычитание, умножение, деление
• быстрое преобразование Фурье для анализа спектра. Четыре встроенных окна: Rectangle, Blackman, Hanning, Hamming. БПФ 1024 точки.
• режимы растяжки
• режим X-Y
• самописец: 100 мс/дел...50 с/дел
• автоматический покадровый регистратор: 2500 кадров
• встроенный 6-разрядный частотомер
• режим послесвечения

Новые цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 имеют еще одну интересную конструктивную и функциональную особенность - это большой широкоформатный ЖК экран с разрешением 480х234 точек.

По размерам ЖК дисплея (диагональ 17,8 см) новые модели приближаются к линейке осциллографов Актаком с большим дисплеем (19-20 см). Благодаря применению широкоформатного ЖК дисплея пользователь может наблюдать 18 делений по горизонтали, т.е. на экране отображается сигнал большей длины, чем в обычных осциллографов с 5,7" экраном.
