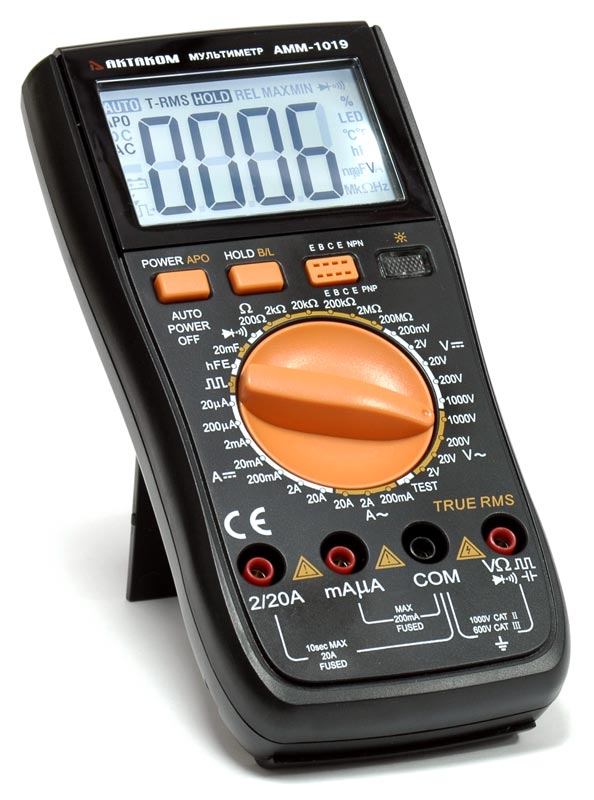

АММ-1019 Мультиметр

Ваша корзина пуста

ЖКИ 3 1/2 разряда (1999), базовая погрешность 0,5%. Измерение постоянного напряжения до 1000 В ±(0,5%+3); переменного напряжения до 750 В ±(0,8%+3); постоянного тока до 20 А ±(1,2%+8); переменного тока до 20 А ±(1,5%+15); сопротивления до 200 МОм ±(0,8%+3); ёмкости до 20 мФ ±(2,5%+20). Диапазон частот при измерении переменного напряжения (40...400 Гц) и тока (40...200 Гц). Тестирование TTL логики, генератор прямоугоульных синалов (50 Гц-1 кГц), Измерение коэффициента усиления транзисторов (0…1000). Определение проводника под напряжением. Прозвонка цепи; тест диодов; автоотключение; индикатор разряда; подсветка. Питание 9 В. Габаритные размеры 190х88,5х27,5 мм, масса 320 г.

Снято с производства
Замена: АМ-1083, АММ-1218, АММ-1220

True RMS

Розничная цена (вкл. НДС):  недоступно

  • Широкий ЖК дисплей с подсветкой 3 ½ разряда (1999 отсчетов)
  • Базовая погрешность 0,5%
  • Входной импеданс 10 МОм
  • Частотный диапазон при измерении напряжения 40…400 Гц
  • Скорость измерений: 3 изм/с
  • True RMS измерения
  • Ручной выбор диапазона
  • Удержание текущих значений
  • Тест диодов и прозвонка цепи
  • Тестирование транзисторов и TTL логики
  • Генератор сигналов прямоугольной формы
  • Световой и звуковой индикатор проводника под напряжением
  • Индикатор разряда батарей
  • Автовыключение питания (с возможностью отключения функции)
  • Сменный предохранитель / Защита от высокого напряжения

Технические характеристики

Измерение напряжения постоянного тока

Диапазон Погрешность Разрешение Входной импеданс
200 мВ ±(0,5% + 5 е.м.р.) 100 мкВ 10 MОм
2 В ±(0,5% + 3 е.м.р.) 1 мВ
20 В 10 мВ
200 В 100 мВ
1000 В ±(1,0% + 10 е.м.р.) 1 В

Измерение напряжения переменного тока (среднеквадратичное значение)

Диапазон Частота Погрешность Разрешение Входной импеданс
2 В 40…400 Гц ±(0,8% + 5 е.м.р.) 1 мВ 10 MОм
20 В 10 мВ
200 В 100 мВ
750 В 40…400 Гц ±(1,2% + 10 е.м.р.) 1 В

Измерение силы постоянного тока

Диапазон Погрешность Разрешение Защита от перегрузки
20 мкА ±(1,2%+8 е.м.р.) 10 нА 0,2 А / 250 В
200 мкА 100 нА
2 мА 1 мкА
20 мА 10 мкА
200 мА 100 мкА
2 А ±(1,5%+10 е.м.р.) 1 мА 20 А / 250 В
20 А ±(2,0%+5 е.м.р.) 10 мА

Максимальный входной ток: 20 А (в течение не более чем 10 секунд).

Измерение силы переменного тока (среднеквадратичное значение)

Диапазон Частота Погрешность Разрешение Защита от перегрузки
200 мА 40…200 Гц ±(1,5% + 15 е.м.р.) 100 мкA 0,2 А / 250 В
2 А ±(2,0% + 5 е.м.р.) 1 мA 20 А / 250 В
20 А ±(3,0% + 10 е.м.р.) 10 мА

Максимальный входной ток: 20 А (в течение не более чем 10 секунд).

Измерение сопротивления

Диапазон Погрешность Разрешение
200 Ом ±(0,8%+ 5 е.м.р.) 0,1 Ом
2 кОм ±(0,8%+ 3 е.м.р.) 1 Ом
20 кОм 10 Ом
200 кОм 100 Ом
2 МОм 1 кОм
200 МОм ±(5%+ 30 е.м.р.) 100 кОм

Напряжение разомкнутой цепи: < 3 В.

Измерение ёмкости

Диапазон Погрешность Разрешение
6 нФ ±(5,0% + 40 е.м.р.) 1 пФ
60 нФ ±(2,5% + 20 е.м.р.) 10 пФ
600 нФ 100 пФ
6 мкФ 1 нФ
60 мкФ 10 нФ
600 мкФ ±(5,0% + 10 е.м.р.) 100 нФ
6 мФ ±(5,0% + 40 е.м.р.) 1 мкФ
20 мФ 10 мкФ

Проверка диодов и проверка целостности электрической цепи («прозвонка»)

Отображаемое значение Условия тестирования
Прямое падение напряжения на диоде (мВ) Прямой постоянный ток: около 0,4 мА.
Обратное напряжение: около 3,3 В.
Звуковой сигнал при сопротивлении <50 Ом ± 20 Ом Прямой постоянный ток: около 0,4 мА

Тестирование транзисторов

Отображаемый диапазон Условия тестирования
0…1000 Ток на базовом электроде: около 10 мкА; а напряжение Vce – около 3 В

Определение проводника под напряжением

Отображение Сигнал
000 или 1 Звуковой, световой

Генератор прямоугольных импульсов

Выходной сигнал Частота Коэффициент заполнения
Вывод прямоугольных импульсов постоянного тока 50 Гц-10 кГц около 50 %
  • Питание: батарея 9В («Крона»)
  • Габаритные размеры: 190х88,5х27,5 мм
  • Масса: около 320 г.

Стандартная комплектация

  • Мультиметр

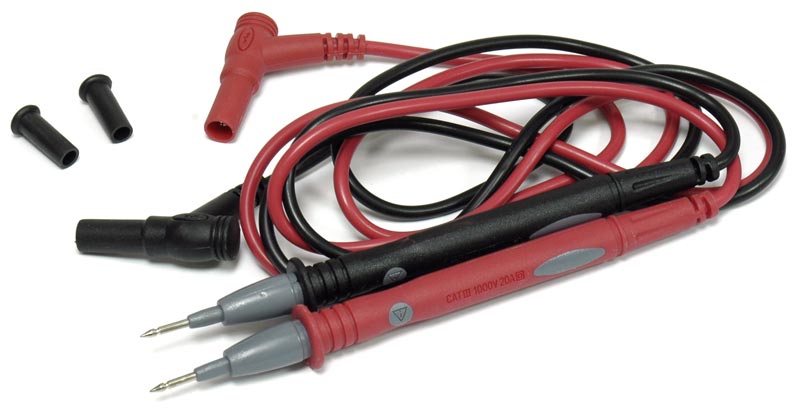

  • Измерительные щупы
  • Эксплуатационный документ

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данного мультиметра?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АММ-1019 паспорт изделия
      Редакция: 200416 | Дата изменения: 17.04.2020
    Наверх

    Какие условия эксплуатации предусмотрены для данного мультиметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    АММ-1019 паспорт изделия
    Редакция: 200416 | Дата изменения: 17.04.2020
    Читать

    Таблицы погрешностей

    Распечатать таблицы с указанием калибруемых значений (точек)

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
