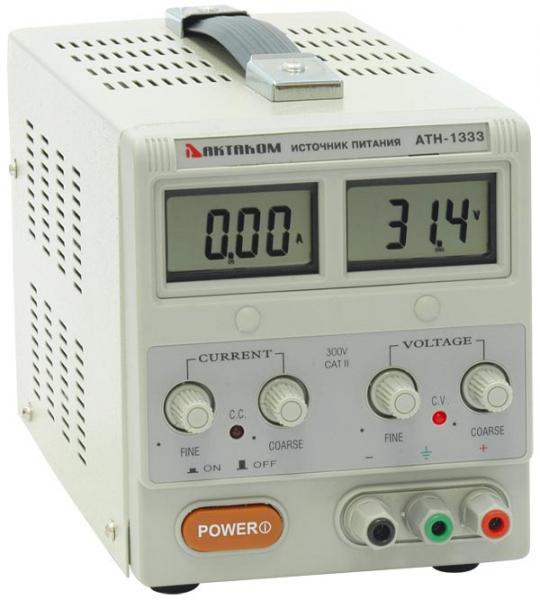

АТН-1333 Источник питания постоянного тока

Ваша корзина пуста

30 В, 3 А. Макс. мощность 90 Вт. Линейный. 1 канал. 2 цифровых 3-разрядных LCD дисплея. Бюджетная серия.

Номер в Госреестре СИ: 42466-09
Снято с производства
Замена: APS-1333, APS-1323

Розничная цена (вкл. НДС):  недоступно

Недорогие аналоговые источники питания с цифровой индикацией предназначены для проведения работ в процессе наладки, ремонта и лабораторных исследований. Источники питания выдают плавно регулируемое постоянное стабилизированное напряжение и стабилизированный ток.

Технические характеристики

  • Кол-во каналов: 1
  • Выходное напряжение: 0...30 В
  • Выходной ток: 0...3 А
  • Погрешность установки выходного напряжения: 1%Uуст+2 emp
  • Погрешность установки выходного тока: 1,5% Iуст + 2 емр
  • Пульсация + шум по напряжению (среднеквадратичное значение), типичное: 1 мВ

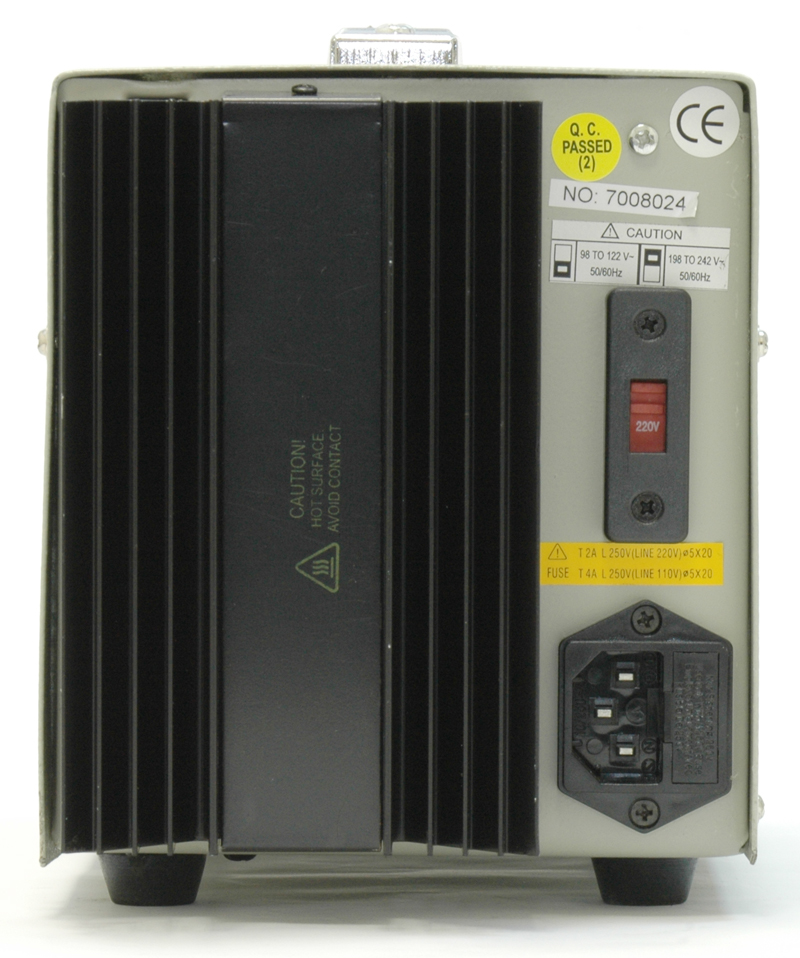

  • Питание: 110 В/220 В
  • Масса: 5 кг

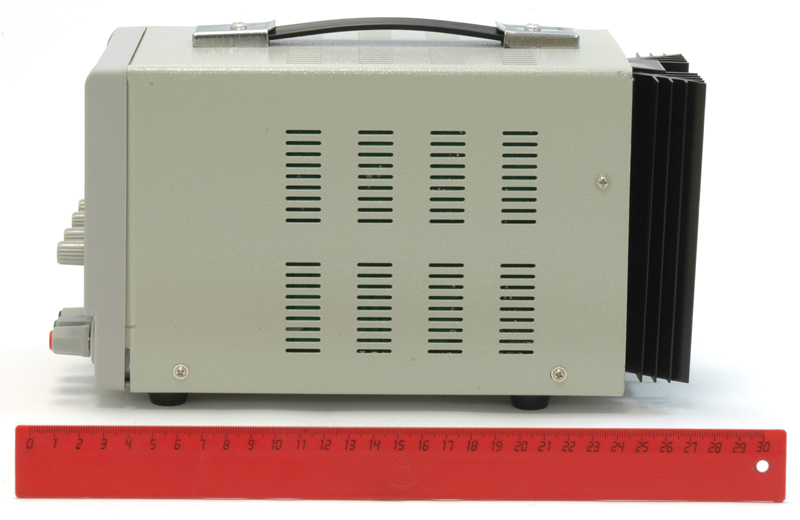

  • Габаритные размеры: 291х158х136 мм
Загрузить в PDF

Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ АТН-1333, 1335, 1336

1. Описание органов управления

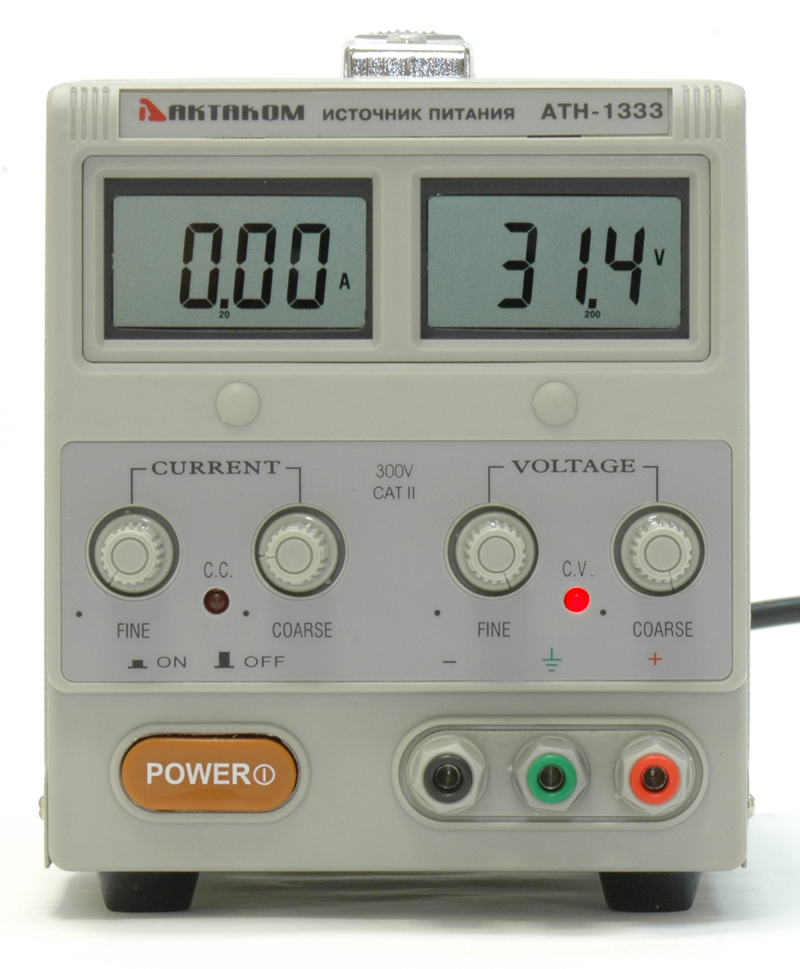

Описание органов управления АТН-1333

  1. Цифровой индикатор величины выходного напряжения.
  2. Цифровой индикатор величины выходного тока на выходе.
  3. Регулятор «VOLTAGE COARSE»: грубая регулировка величины выходного напряжения.
  4. Регулятор «VOLTAGE FINE»: точная регулировка величины выходного напряжения.
  5. Регулятор «CURRENT COARSE»: грубая регулировка максимальной величины выходного тока.
  6. Регулятор «CURRENT FINE»: точная регулировка максимальной величины выходного тока.
  7. Индикатор режима «стабилизация тока» (СС).
  8. Индикатор режима «стабилизация напряжения» (CV).
  9. Выключатель питания прибора «POWER».
  10. Выходная клемма (-) черного цвета.
  11. Клемма заземления.
  12. Выходная клемма (+) красного цвета.

  1. Присоедините кабель питания к прибору.
  2. Подключите прибор к сети переменного тока штатным кабелем через розетку, оснащенную контактом защитного заземления.
  3. Регулятор тока «CURRENT COARSE» (5) поверните против часовой стрелки до упора.
  4. Регуляторы напряжения «VOLTAGE COARSE» 3 и «VOLTAGE FINE» 4 поверните против часовой стрелки до упора.

3.1. Подключение прибора

  1. Нажмите кнопку (9) включения прибора (положение ON – утопленное). При этом цифровые индикаторы выходного напряжения (1) и тока (2) должны засветиться.
  2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) поверните против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшается до 0 В, затем до упора по часовой стрелке, чтобы проверить, что напряжение на выходе увеличивается до максимального значения (регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) при этом должны быть установлены в среднем положении). При этом прибор находится в режиме стабилизации напряжения и светится индикатор режима «стабилизация напряжения» (CV) (8).
  3. Установите регуляторы «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) в крайнее положение по часовой стрелке, а регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) поверните против часовой стрелки до упора.
  4. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс и допустимой мощностью не менее Uмакс/Iмакс, а затем поверните регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке до упора для того, чтобы проверить, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Прибор переходит в режим стабилизации тока и светится индикатор «стабилизация тока» (СС) (7).

Примечание. Uмакс и Iмакс – максимальные значения напряжения и тока.

3.2. Работа в режиме стабилизации напряжения

  1. Включите питание прибора.
  2. При помощи регуляторов «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) установите требуемое значение выходного напряжения (к выходным клеммам (10) и (12) при этом ничего не должно быть подключено).
  3. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс и допустимой мощностью не менее Uмакс/Iмакс, затем, поворачивая регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке установите максимально допустимое значение тока для нагрузки. Если в эксплуатационном режиме уменьшение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока и выходное напряжение уменьшится.
  4. Разомкните выходные клеммы (10) и (12) и подключите к прибору нагрузку.
  5. В режиме стабилизации напряжения светится индикатор «стабилизация напряжения» (CV) (8).
  6. Перед выключением прибора отсоедините нагрузку.

3.3. Работа в режиме стабилизации тока

  1. Регулятор силы тока «CURRENT COARSE» (5) поставьте в среднее положение. Включите питание прибора.
  2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме увеличение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей выходных клеммах (10) и (12) предварительно установленного предельного значения напряжения, а выходной ток уменьшится.
  3. Установите регуляторы силы тока «CURRENT COARSE» (5) и «CURRENT FINE» (6) в крайнее положение против часовой стрелки.
  4. Подключите к прибору нагрузку.
  5. При работе прибора в режиме стабилизации тока светится индикатор «стабилизация тока» (СС) 7.
  6. Перед выключением прибора отсоедините нагрузку.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Где найти методику поверки для прибора?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АТН-х3хх руководство по эксплуатации
      Включает методику поверки | Редакция: 170628 | Дата изменения: 24.05.2019
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Документация

    АТН-х3хх руководство по эксплуатации
    Включает методику поверки | Редакция: 170628 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
