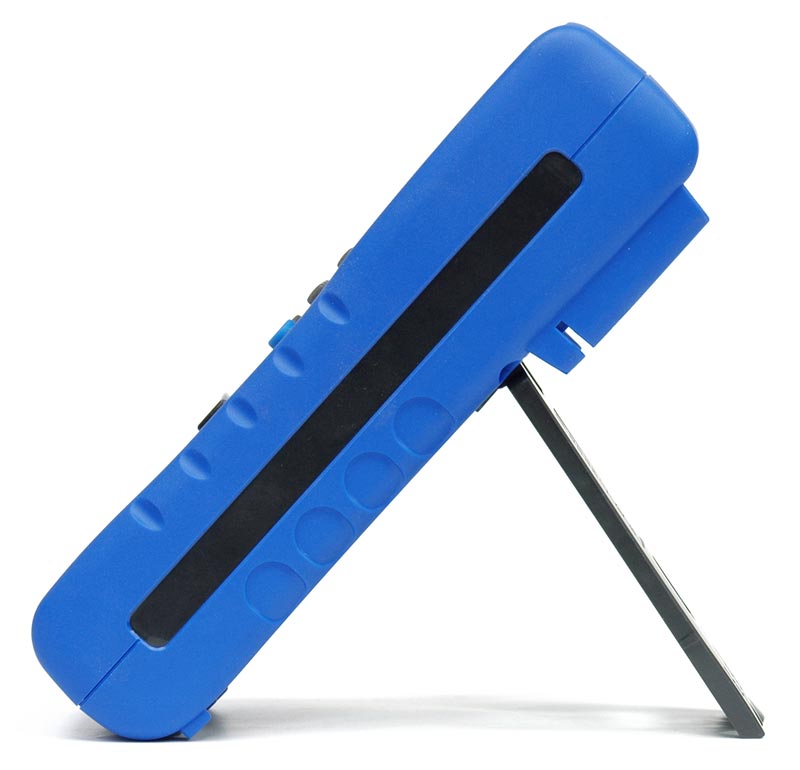

Мультиметр-калибратор процессов АКТАКОМ АММ-7079 позволяет измерять широкий круг величин: постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, частоту, а также проводить тестирование диодов и осуществлять прозвонку цепи. Кроме того, АММ-7079 способен измерять температуру с помощью выносных термопар типов S, B, E, K, J, T, N, а также термоспротивлений типа PT100, PT1000 и Cu50.
В качестве калибратора, АКТАКОМ АММ-7079 способен формировать сигналы высокоточных значений постоянного напряжения и тока, сопротивления, частоты, температуры для калибровки термопар и термосопротивлений с возможностью компенсации холодного спая. Также, АММ-7079 имеет встроенный преобразователь - генератор токовой петли.
Общие характеристики
Двойной ЖК-дисплей высокого разрешения: 4 разряда - измерение, 5 разрядов - источник сигнала
Две скорости измерения (быстрая -20 изм./сек, медленная - 5 изм./сек)
Непрерывный звуковой сигнал при сопротивлении < 50 Ом;
Напряжение разомкнутой цепи <1 В;
Ток короткого замыкания 0,8 мA
Характеристика
Тип
Измеряемое значение
Разрешение
Погрешность
Примечание
Температура (термопары)
R
0°С…1760°С
1°С
±(0,5% + 3°С) (≤100°С)
±(0,5% + 2°С) (>100°С)
С использованием температурной шкалы ITS-90;
Погрешность не включает ошибку из-за компенсации температуры холодного спая;
Диапазон компенсации температуры холодного спая термопар составляет + 2°С
S
0°С…1760°С
B
600°С…1800°С
K
-200°С…1350°С
±(0,5% + 2°С) (≤-100°С)
±(0,5% + 1°С) (>-100°С)
E
-200 °С…700 °С
J
-200°С…950°С
T
-200°С…400°С
N
-200 °С…1300 °С
Температура (термосопротивление)
Cu50
-50°С…150°С
1°С
±(0,5% + 3°С)
С использованием температурной шкалы Pt 100-385;
Сопротивление подключенного провода не учитывается
PT100
-200°С…850°С
PT1000
-200°С…800 °С
Функция калибратора (источника и имитатора сигнала)
Характеристика
Диапазон
Значение на выходе
Разрешение
Погрешность
Примечание
Постоянное напряжение
100 мВ
-10,00 мВ...110,0 мВ
0,01 мВ
±(0,2% + 4 е.м.р.)
Макс. выходной ток:
0,5 мА на диапазоне 100 мВ;
2 мА на диапазоне 1000 мВ;
5 мА на диапазоне 10 В
1000 мВ
-100,0 мВ...1100,0 мВ
0,1 мВ
10 В
-1,000 В...11,000 В
0,001 В
Постоянный ток
30 мА
0,000…33,000 мА
0,001 мА
±(0,2% + 4 е.м.р.)
Максимальная нагрузка:
1 кОм при 20 мA , 600 Ом при 30 мА
Имитация трансмиттера
-30 мА
0,000…-33,000 мА
0,001 мА
±(0,2% + 4 е.м.р.)
Максимальная нагрузка:
1 кОм при 20 мA , 600 Ом при 30 мА
Сопротивление
400 Ом
0...400,0 Ом
0,1 Ом
±(0,2% + 4 е.м.р.)
Ток возбуждения ±0,5…3 мА
Если ток возбуждения равен ±0,1…0,5 мА, добавьте дополнительную погрешность в 0,1 Ом; Сопротивление проводов не учтено
Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
