10 ячеек сортировки BIN1...BIN10, ячейка брака BIN
Сканирование по списку
Количество точек
201
Параметры
Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А), пределы, внутренний / внешний источник
Режим запуска
Последовательный, пошаговый
Компаратор
Для каждой точки: до четырех тестовых параметров.
Для каждого параметра: верхний и нижний пределы.
Выход сигналов Годен (Pass), Не годен (Fail).
Графическое сканирование
Количество точек
51,101, 201, 401, 801
Параметры
Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А)
Режим запуска
Последовательный, пошаговый
Трассы
От 1 до 4 могут быть выбраны для отображения
Масштаб
Линейный, логарифмический
Диапазон
Автоматический, фиксированный
Внутренняя память
100 М энергонезависимой памяти для файлов настроек *.sta
Внешняя USB память
файлы настроек *.sta, файлы данных *.csv, скриншоты png
Интерфейсы
На передней панели:
2 USB-host для подключения USB-накопителя, мыши, клавиатуры

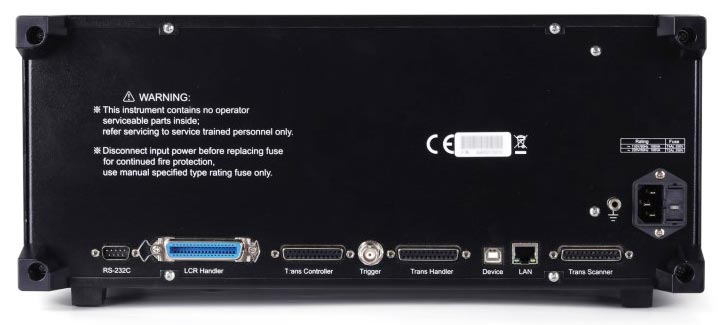

На задней панели:
USB-device совместим USB TMC-USB488 и USB 2.0
LAN: 10/100M Ethernet
HANDLER – для вывода сигналов сортировщика
RS-232C – стандартный 9 Pin
Дисплей
цветной сенсорный 10.1” ЖК TFT, разрешение 1280×800
Какие условия эксплуатации предусмотрены для данного RLC-метра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
