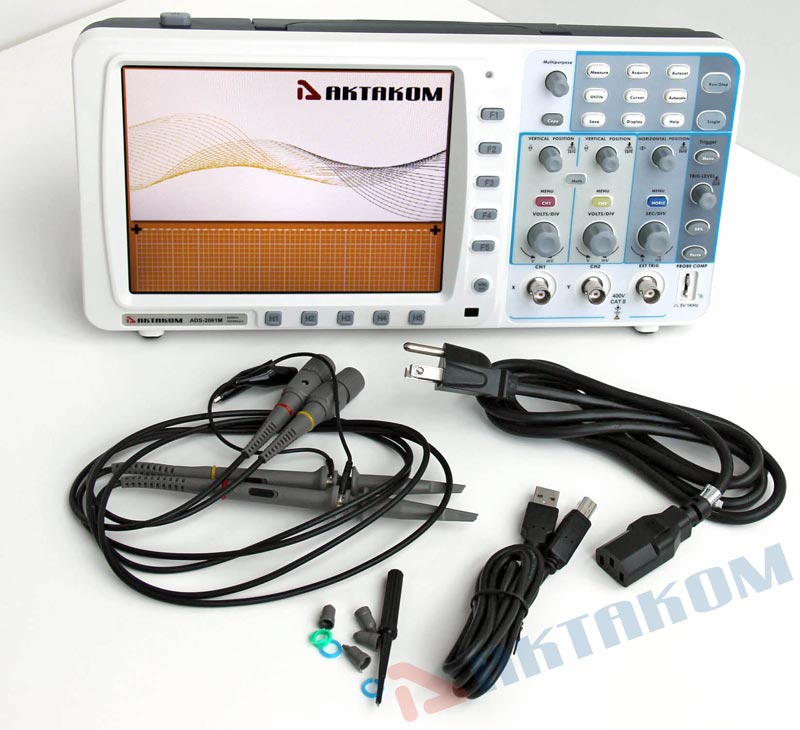

ADS-2121M без опции LAN Осциллограф цифровой

Документация

• Описание SCPI команд осциллографов ADS-2xx1M/MV
  Дата изменения: 14.09.2022

Процедура автоматической калибровки (автокалибровки) позволяет повысить точность осциллографа при изменении температуры окружающей среды. Процедуру автокалибровки необходимо применить для достижения максимальной точности осциллографа при изменении температуры окружающей среды ≥5 градусов Цельсия.

Для вызова процедуры автоматической калибровки нажмите кнопку UTILITY, затем нажмите кнопку H1. Далее поворотным регулятором выберите пункт меню Adjust. Меню автоматических настроек включает следующие пункты:

• Self Cal - вызов процедуры автоматической калибровки;
• Default - вызов заводских настроек (настроек, записанных в памяти прибора).

Процедура автокалибровки следующая:

1. Перед запуском автокалибровки необходимо отключить пробники и соединительные кабели от входных разъёмов осциллографа.
2. Нажмите кнопку UTILITY.
3. Нажмите кнопку H1.
4. Поворотным регулятором выберите элемент Adjust.
5. Нажмите кнопку H2. На экране осциллографа появится информационное окно.
6. Нажмите кнопку H2 для запуска процедуры автокалибровки или любую другую кнопку, если процедуру автокалибровки выполнять не надо.

Сохранение данных на внешний носитель.

1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.
2. Кнопкой «H5» выберите место хранения «внешний».
3. Кнопкой «H1» выберите тип данных.
   Wave - Формат сохранения - осциллограмма
   Setting - Формат сохранения - установки
   Image - Формат сохранения - изображение
   Record - Режим покадрового регистратора
4. Кнопкой «H2» выберите источник данных.
5. Кнопкой «H3» выберите объект и вывод.
6. Нажмите «H4» для запуска сохранения. На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.

Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Reader Pro.

Для чтения данных, записанных осциллографом на внешний USB-носитель в формате *.bin, можно воспользоваться программным обеспечением AKTAKOM DSO-Reader Pro.

В данном ПО реализована возможность чтения *.bin файлов. В стандартном окне выбора файлов для чтения, необходимо в списке типов файлов выбрать «Битовые файлы осциллографа (*.bin)» как представлено на иллюстрации ниже:

Нажать кнопку «Открыть» и ПО AKTAKOM DSO-Reader Pro отобразит сохраненный сигна:

Вариант 1.

Просто посмотреть размер глубины записи в специальной области на рабочем окне

Вариант 2.

Можно рассчитать глубину записи автоматически

1. Подадим на осциллограф сигнал c генератора в виде меандра с частотой 1 МГц.

2. Нажмем кнопку "Auto" на осциллографе для получения устойчивой картинки.

Здесь и в дальнейшем лучше проводить работу в режиме отображения сигнала точками (dots)

3. Нажмите на кнопку ACQUIRE для вызова на экран основного меню регистрации. Далее нажмем функциональную кнопку H2 для перехода в режим выбора размера памяти и затем функциональную кнопку F5 для выбора размера памяти 10 миллионов точек (10 М).

4. Остановим регистрацию сигнала. Для этого нажмите кнопку Run/Stop осциллографа

5. Растянем осциллограмму, чтобы увидеть расстояние между точками.

Из рисунка видно, что расстояние между точками соответствует одному делению. При развертке 1 нс/дел, точки располагаются через 1 нс.

6. Далее установим развертку таким образом, чтобы весть захваченный сигнал оказался на экране. В нашем случае наиболее хорошо виден весь захваченный сигнал при развертке - 5 мс/дел.

В этом случае захваченный сигнал занимает 2 деления, т.е. его длина 10 мс

7. Теперь можно рассчитать сколько точек помещается в зарегистрированном сигнале. Для этого длину записанного в память сигнала 10 мс делим на расстояние между точками - 1 мс.
Т.е, 10 мс/1 нс = 10 миллионов точек.

Таким образом, видно, что заявленная максимальная глубина записи осциллографов Актаком серии AWG соответствует реальности и составляет 10 миллионов точек.

Вариант 3.

Расчет глубины записи на основе программного обеспечения

1. Подадим на вход осциллографа CHA сигнал. На экране осциллографа увидим картинку аналогичную приведенной ниже:

2. Вставим в USB-порт запоминающее устройство. Сохраним данные на USB-устройство. Для этого нажмем кнопку COPY . Процедура сохранения данных может занять несколько секунд.

Вся дальнейшая обработка данных будет происходить на персональном компьютере

3. В программе обработки сохраненных данных от осциллографа на персональном компьютере откройте закладку File и далее пункт Open. Выберите сохраненный файл и подтвердите ввод нажатием клавиши Открыть.

4. Так как целью данной задачи является подтверждение возможности сохранить на осциллографе сигнал с глубиной записи 10 миллионов точек, то актуальным становится представление сигнала не в графической форме, а в виде таблицы данных. Для представления сигнала в виде таблицы данных нажмем на иконку Data Table:

5. На экране появится представление данных, полученных с осциллографа в виде таблицы (листы с 1 по 2000)

6. Прокрутив листы до конечного (с номером 2000) можно убедиться, что максимальная глубина записи достигает 10 млн. точек на канал

Для батарейного питания моделей данной серии используется только SDS батарея. Это дополнительная опция, которая не входит в комплект поставки. Батарея устанавливается в батарейный отсек прибора в нижней части корпуса. SDS батарея не предназначена для применения в осциллографах серии ADS-6000.

При получении новой батареи она может быть не полностью заряжена. Перед первым использованием зарядите аккумулятор минимум в течение 12 часов. После полной зарядки аккумулятора его может хватить до 4-6 часов в зависимости от интенсивности использования.

При подаче питания на осциллограф от батареи в правом верхнем углу дисплея будет отображаться индикатор заряда батареи.

Если индикатор не появился, то включите его через меню:
Нажмите кнопку UTILITY, далее кнопку H1 и поворотным регулятором выберите элемент Display. В пункте меню Battery выберите ON для отображения символа установленной батареи.

Состояние зарядки батареи отображается четырьмя статусами:

Если символ отображается без заливки, то прибор сможет работать не более 5 минут.

Для зарядки батареи, находящейся в приборе, используется сетевое питание прибора. Только при работе прибора от сети батарея заряжается, но при этом динамического показа процесса зарядки не происходит.

Для контроля текущего состояния питания имеется индикатор сети, который располагается сверху справа от дисплея над кнопкой F1.
Если индикатор сети зеленый - прибор включен в сеть, батарея полностью заряжена (при использовании батареи).
Если индикатор сети желтый - прибор включен в сеть, батарея заряжается (при использовании батареи).

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
    • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
    • Используйте подходящую защиту от превышения напряжения.
    • Применяйте пробники, специфицированные только для данного типа прибора.
    • Не допускается замыкать накоротко выходные или входные разъемы прибора.
    • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
    • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
    • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
    • При подключении кабелей нельзя путать входные разъемы с выходными.
    • Разрешается использование предохранителей специфицируемых только для данного продукта.
    • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
    • Используйте только специфицированные для данного прибора батареи.
    • Замена батареи питания производится только при отключенном приборе.
    • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

На самом деле никакой проблемы нет.

Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

Нормальное отображение при развертке 10 мс/дел:

Искажение формы того же сигнала на развертке 10 с/дел:

На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
