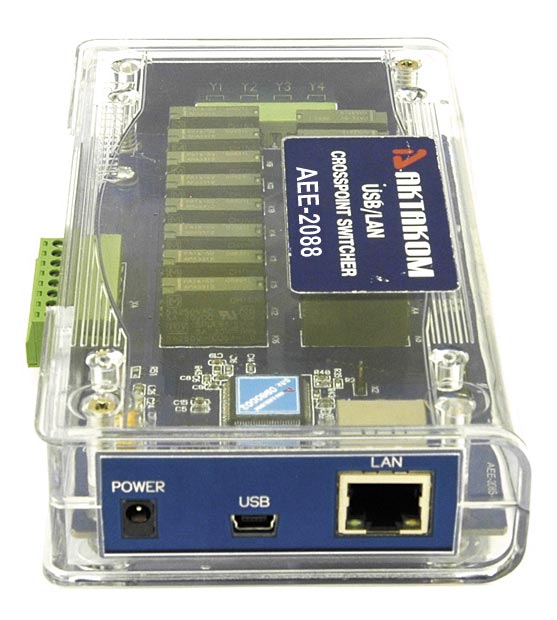

Прибор АЕЕ-2088 является матричным коммутатором сигналов с электронным управлением. Матрица коммутации имеет 4 входа и 4 выхода и
обеспечивает возможности коммутации 1 любого входа на 7 выходов. Выполнен в виде приставки к компьютеру (ПК). Управление коммутацией осуществляется программно от компьютера через интерфейс USB или дистанционно через сетевой интерфейс 10/100BASE-T (LAN).
Многоканальные коммутаторы АКТАКОМ АЕЕ-2028 и АКТАКОМ АЕЕ-2088 предназначены для построения систем дистанционного управления и коммутации в системах с управлением через интерфейсы USB и LAN.
Матрица коммутации имеет 4 входа и 4 выхода и обеспечивает возможности коммутации 1 любого входа на 7 выходов.
Поддерживается дистанционное управление по LAN с использованием протокола TCP/IP при возможности использования внешней программы на ПК (Windows), мобильного устройства (Android) или прямой дистанционный доступ к управлению через Web – интерфейс (в коммутаторе имеется встроенный Web сервер).
По умолчанию коммутатор настроен на дистанционное управление по (http) TCP/IP протоколу для чего в коммутаторе имеется встроенный Web сервер, при обращении к которому по заданному IP адресу (порт 80) коммутатор предлагает Web страницу для управления
В стандартной поставке коммутатор сконфигурирован на заданный IP адрес, указанный в кратком РЭ на прибор (и на этикетке на боковой стороне прибора).
В комплектации к прибору предлагается Windows программа для смены сетевых настроек Aktakom ANC, которая позволяет установить любые сетевые настойки в т.ч. (IP - адрес, маску, шлюз, пароль, порт).
Технические характеристики
Количество входных портов: 1…7 (выбирается пользователем)
Количество выходных портов: 1…7 (выбирается пользователем)
Позволяет коммутировать разъем X1 на любой из разъемов Y и разъем Y1 на любой из разъемов X
Можно коммутировать разъемы Y в любой комбинации, а также разъемы X в любой комбинации
Вид и максимальное значение напряжения коммутируемой цепи: постоянное, переменное (пик-пик) – 10 мВ…100 В
Интерфейс: USB 1.1 (12 Мбит/с), Ethernet 10/100BASE-T
Питание 5,5 В / 220 В с сетевым адаптером
Масса: 0,21 кг
Условия эксплуатации: температура -10 °С...+45 °С, влажность 20...90%
Габаритные размеры: 150х85х35 мм
Для разработки собственных программ управления коммутатором имеется:
ASB Aktakom Switch Box Программа коммутатора
Назначение
Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
Назначение
Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
Комплект разработчика программного обеспечения SDK AEE-2085
Назначение
Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Состав комплекта
динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
заголовочный файл библиотеки на языке Си;
соответствующее библиотеке функциональное дерево NI LabWindows/CVI;
соответствующая библиотеке палитра функции NI LabVIEW;
файл справки с описанием всех функций библиотеки;
пример графического приложения для среды Borland C++ Builder (все необходимые исходные файлы проекта);
библиотека импорта для среды Microsoft Visual C++;
пример приложения для среды NI LabWindows/CVI (все необходимые исходные файлы проекта);
пример приложения для среды NI LabVIEW (все необходимые исходные файлы проекта);
откомпилированный рабочий пример графического приложения, работающий совместно с редактором цифрограмм AKTAKOM APP-3501.
Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.
Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.7 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
Версия: 1.0.0.3 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
Версия: 1.1.0.7 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект разработчика программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для четырех- и одноканальных коммутаторов АКТАКОМ АЕЕ-202х и АКТАКОМ АЕЕ-208х. Работает в среде Windows и LabView с интерфейсами USB и LAN.
Версия: 1.0.0.7 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
AEE-20xx_SDK Описание библиотеки функций и коды ошибок
Редакция: 1.0.0.7 |
Дата изменения: 24.05.2019
