PA-622 Токовый пробник для осциллографов и мультиметров

Ваша корзина пуста

Токовый пробник для осциллографов. Максимальный ток DC ± 100 A; AC 200 Ап-п / 70 А скз. Частотный диапазон DC...300 кГц. 2 диапазона: 10 мВ/А, 100 мВ/А. Точность 3% (<10 A). Разрешение – 10 мА. Макс. рабочее/плав. напряжение: 300V CAT III/600V CAT II. Питание – 9 В.

Снято с производства

Розничная цена (вкл. НДС): недоступно

Токовые пробники предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники серии PA-6xx могут с высокой точностью и разрешением измерять значения как постоянного (до 100 А), так и переменного (до 200 А п-п) тока в широком диапазоне частот (до 1,5 МГц).

Максимальный ток
DC: ± 100 A;
AC: 200 Ап-п / 70 А скз
Частотный диапазон
DC...300 кГц (-3 дБ)
2 диапазона
10 мВ/А, 100 мВ/А
Точность
±3% (50 мА…10 Aпик на диапазоне 100 мВ/А)
±4% (400 мА…40 Aпик на диапазоне 10 мВ/А)
±15% (40 А…100 Aпик )
Разрешение
10 мА
Время нарастания
1,2 мкс
Макс. рабочее/плавающее напряжение
300V CAT III/600V CAT II
Питание
9 В
Габаритные размеры
280x70x32 мм
Максимальный обхват
11 мм
Длина кабеля
100 см
Вес
260 гр (без батареек)

Стандартная комплектация

Токовый пробник
Изолированный кабель BNC-BNC
Адаптер BNC – 2 разъёма
Адаптер питания 9 В DC
Эксплуатационный документ

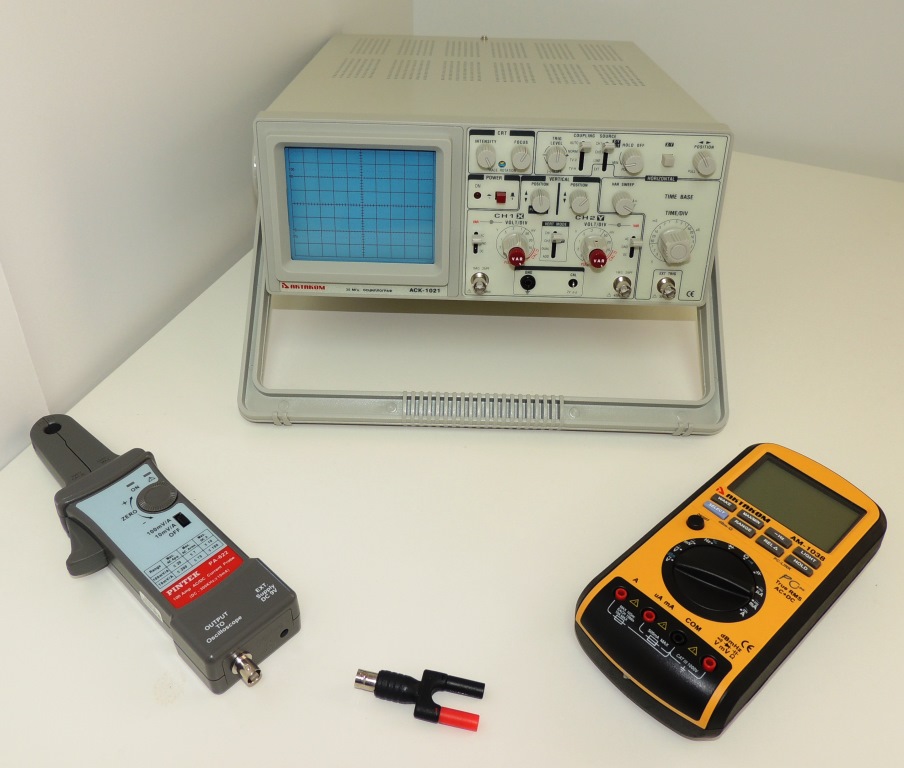

PA-622 Токовый пробник для осциллографов и мультиметров

Увеличить

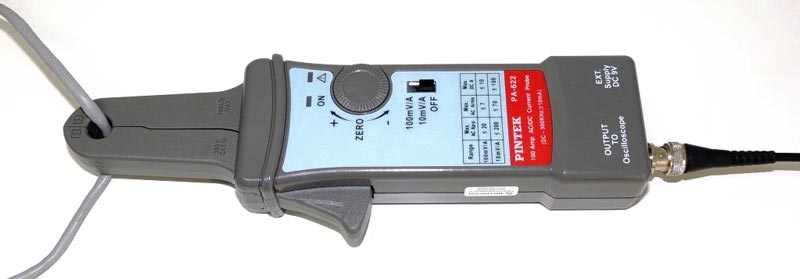

PA-622 Токовый пробник для осциллографов и мультиметров - подключение

Увеличить

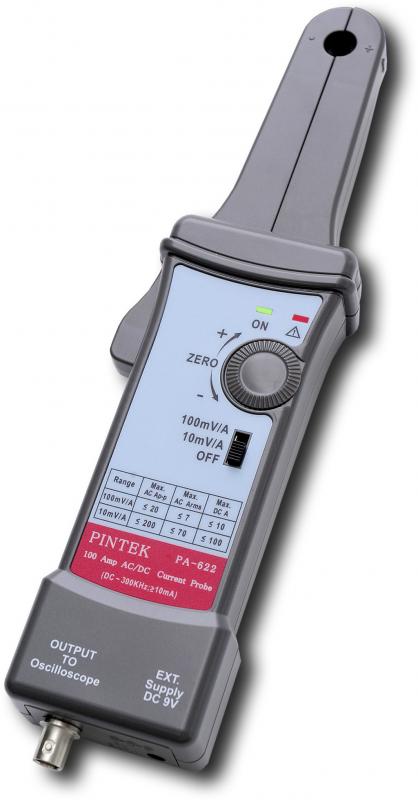

PA-622 Токовый пробник для осциллографов и мультиметров

Увеличить

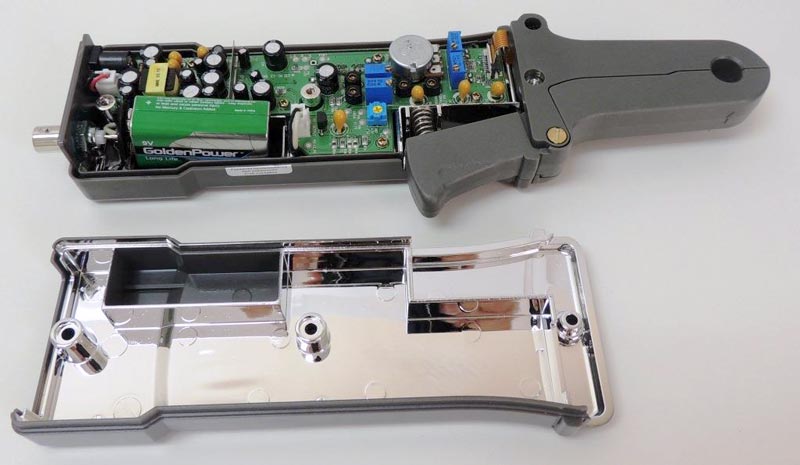

PA-622 Токовый пробник для осциллографов и мультиметров - установка батареи

Увеличить

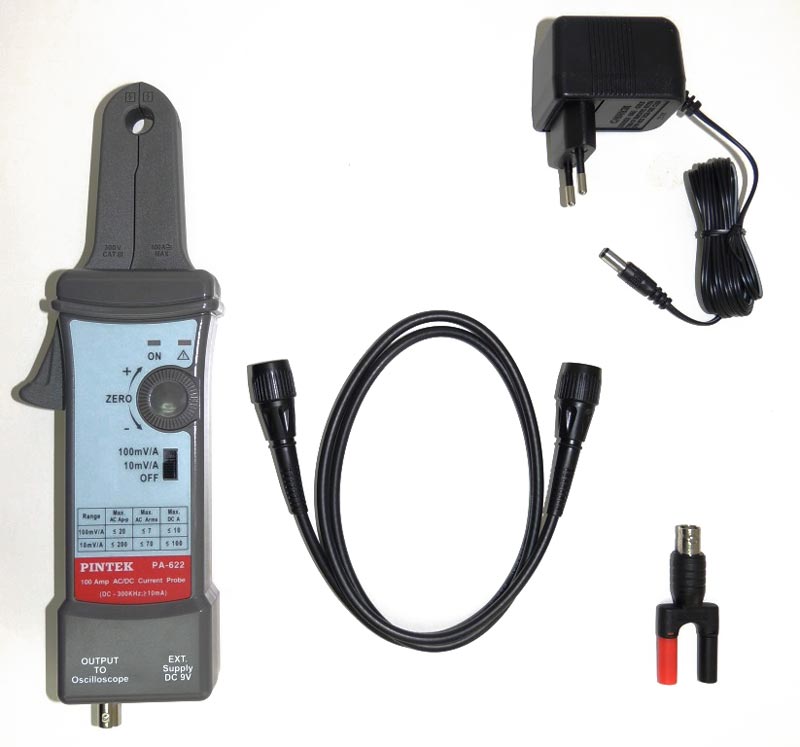

PA-622 Токовый пробник для осциллографов и мультиметров - аксессуары

Увеличить

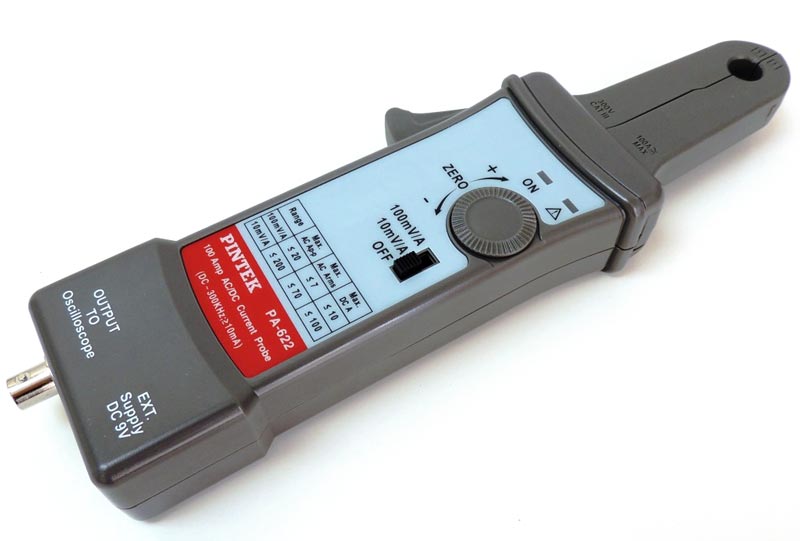

PA-622 Токовый пробник для осциллографов и мультиметров

Увеличить

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Документация PA-622, 655, 677, 699 паспорт изделия Редакция: 210125 \| Дата изменения: 25.01.2021 Наверх

Документация

PA-622, 655, 677, 699 паспорт изделия

Редакция: 210125 | Дата изменения: 25.01.2021

Читать

1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.

2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

* в рабочее время по рабочим дням

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
