DP-150 Pro Дифференциальный пробник

Ваша корзина пуста

Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа. Частота до 150 МГц. Макс. вх. напр. 8 кВ. Входной импеданс 100 МОм/1,0 пФ. Коэффициенты деления 10/30/100/300/1000. Питание внешний источник питания на 9 В постоянного тока.

Снято с производства
Замена: DP-16VF

Розничная цена (вкл. НДС):  недоступно

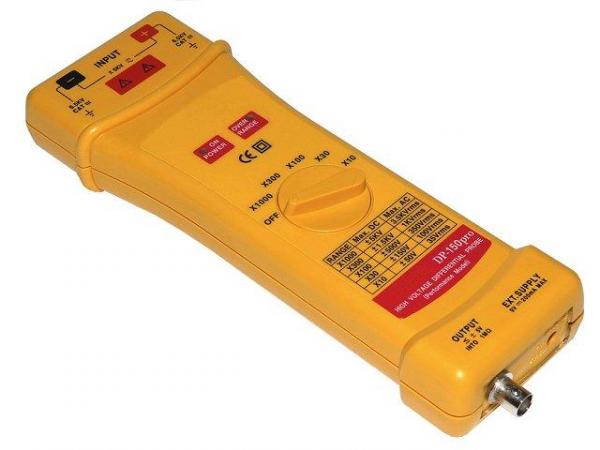

Пробник DP-150 Pro является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

Технические характеристики

  • Макс. дифференциальное напряжение (DC+ACпик): 8 кВп-п
  • Полоса частот (50 Ом, -3 дБ):
  • DC…150 МГц (х30, х100, х300, х1000)
    DC…100 МГц (х10)
  • Точность: 2%
  • Максимальное напряжение между разъемом и землей : 2,8 кВскз
  • Максимальное рабочее напряжение (DC+ACпик):
    ≤80 Вп-п на ослаблении x 10 (28 Вскз, ±40 ВDC)
    ≤240 В на ослаблении x 30 (84 Вскз, ±120 ВDC)
    ≤800 В на ослаблении x 100 (280 Вскз, ±400 ВDC)
    ≤2400 В на ослаблении x 300 (800 Вскз, ±1200 ВDC)
    ≤8 кВ на ослаблении x 1000 (2,8 кВскз, ±4 кВDC)
  • Аттенюатор: x 10,x 30, x 100, x 300, x 1000
  • Входной импеданс:
    дифференциальный: 100 МОм / 1,0 пФ
    разъем/земля: 50 МОм/ 2,0 пФ
  • Выходной импеданс: 50 Ом
  • Максимальное выходное напряжение: ±5 В
  • Время нарастания: 2,4 нс (х30, х100, х300, х1000); 3,5 нс (х10)
  • Потребление максимальное: 150 мА (1,4 Вт)

Основные характеристики

  • Питание: сетевой адаптер 9 В
  • Размеры, мм: 245х76х32
  • Вес, г: 350

Стандартная комплектация

  • Прибор
  • Изолированный щуп
  • Зажим типа «крокодил»
  • Соединительный провод
  • Изолированный кабель BNC/BNC
  • Блок питания 230 В / 9 В DC
  • Эксплуатационный документ
