DP-100 Дифференциальный пробник

Ваша корзина пуста

Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа. Частота до 100 МГц. Макс. вх. напр. 6,5 кВ. Входной импеданс 27 МОм/2,5 пФ. Коэффициенты деления 100/200/500/1000. Питание внешний источник 6-9 В

Снято с производства
Замена: DP-16VF

Розничная цена (вкл. НДС): недоступно

Пробник DP-100 является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

Технические характеристики

Полоса частот: DC…100 МГц
Точность: 2%
Максимальное входное напряжение 7 kВ (АС+DC)
Аттенюатор: 100 / 200 / 500 / 1000
Входной импеданс: дифференциальный – 54 МОм / 1,2 пФ, разъем/земля – 27 МОм, 2,3 пФ
Выходной импеданс: 50 Ом
Максимальное выходное напряжение: 7 В
Время нарастания: 3,5 нс (х200 / 500 / 1000), 7 нс (х100)
Максимальное потребление: 35мА (0,4 Вт)

Основные характеристики

Питание: сетевой адаптер 9 В
Размеры, мм: 240х80х30
Вес, г: 280

Стандартная комплектация

DP-100 Дифференциальный пробник - Зажим типа "крокодил" (в комплекте)

Увеличить

DP-100 Дифференциальный пробник - Кабель BNC (в комплекте)

Увеличить

DP-100 Дифференциальный пробник - Высоковольтные клипсы (в комплекте)

Увеличить

DP-100 Дифференциальный пробник - Соединительный кабель (в комплекте)

Увеличить

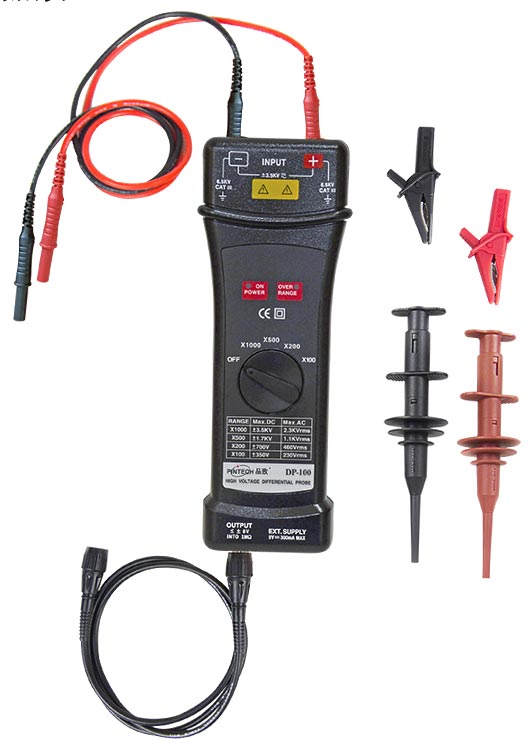

DP-100 Дифференциальный пробник - с аксессуарами

Увеличить

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Документация DP-25, 50, 100, 150Pro паспорт изделия Редакция: 210125 \| Дата изменения: 25.01.2021 Наверх

Документация

DP-25, 50, 100, 150Pro паспорт изделия

Редакция: 210125 | Дата изменения: 25.01.2021

Читать

1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.

2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

* в рабочее время по рабочим дням

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
