DP-25 Дифференциальный пробник

Ваша корзина пуста

Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа. Частота до 25 МГц. Макс. вх. напр. 1 кВ. Входной импеданс 27 МОм/2,5 пФ. Коэффициенты деления 20/50/200. Питание внешний источник 6-9 В

Снято с производства
Замена: DP-50

Розничная цена (вкл. НДС): недоступно

Пробник DP-25 является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

Технические характеристики

Полоса частот: DC…25 МГц
Точность: 2%
Максимальное входное напряжение 1,4 kВ (АС+DC)
Аттенюатор: 20 / 50 / 200
Входной импеданс: дифференциальный – 4 МОм / 1,2 пФ, разъем/земля – 2 МОм, 2,3 пФ
Выходной импеданс: 50 Ом
Максимальное выходное напряжение: 7 В
Время нарастания: 14 нс (х50 / 200), 23 нс (х20)
Потребление максимальное: 35 мА (0,4 Вт)

Основные характеристики

Питание: сетевой адаптер 9 В
Размеры, мм: 195х55х30
Вес, гр: 250

Стандартная комплектация

DP-25 Дифференциальный пробник - BNC-кабель (в комплекте)

Увеличить

DP-25 Дифференциальный пробник - соединительный кабель (в комплекте)

Увеличить

DP-25 Дифференциальный пробник - Высоковольтные клипсы (в комплекте)

Увеличить

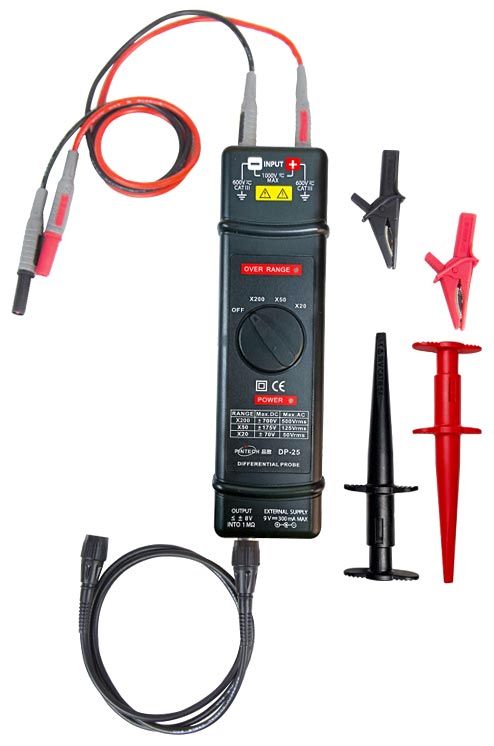

DP-25 Дифференциальный пробник - с аксессуарами

Увеличить

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Документация DP-25, 50, 100, 150Pro паспорт изделия Редакция: 210125 \| Дата изменения: 25.01.2021 Наверх

Документация

DP-25, 50, 100, 150Pro паспорт изделия

Редакция: 210125 | Дата изменения: 25.01.2021

Читать

1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.

2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

* в рабочее время по рабочим дням

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
