Отношение Сигнал/Шум: >60 дБ при 1 кГц, >50 дБ при 1 МГц,
Погрешность: DC: не более 3 % от до 35 кВ, AC: не более 3 % при частоте 1 кГц
Температурный коэффициент: Не более 0,02 %/°С
Диапазон компенсации: 10 пФ…35 пФ
Длина кабеля: 2 м ±0,2
Цвет: черный/красный
Габаритные размеры, мм: 80х80х320
Масса, г: 460
Условия эксплуатации
Рабочая температура: -10…55 °С
Относительная влажность воздуха: Не более 85 % при (35 °С)
Температура хранения: -20…70 °С
Атмосферное давление от 495 до 795 мм. рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию
Не допускаются падения и вибрация
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора, перед началом работы, в нормальных (эксплуатационных) условиях не менее 2-х часов.
Описание
Зависимость входного напряжения от частоты

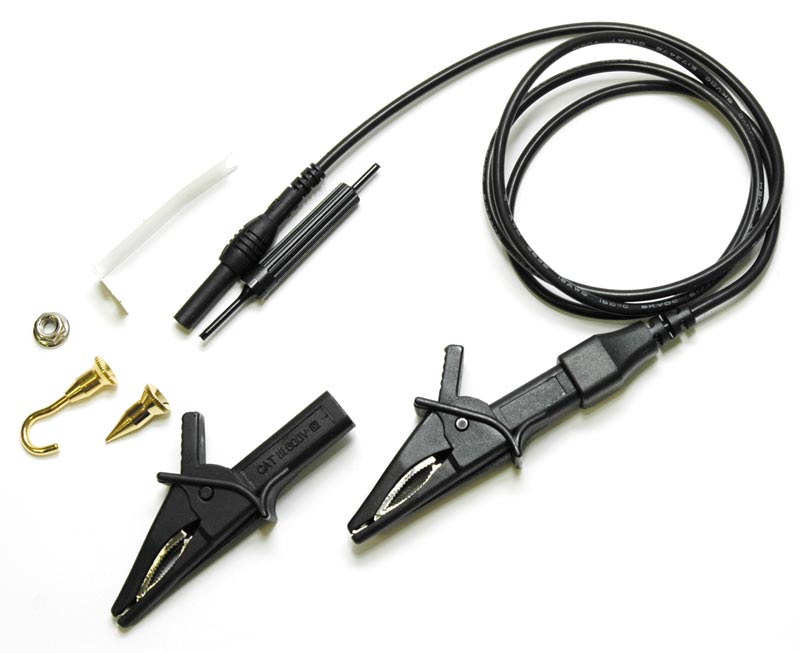

Стандартная комплектация
Навинчивающаяся высоковольтная насадка для измерений при напряжении выше 25 кВ - 1 шт.
Навинчивающаяся пластина, размером 52х12 мм для контакта в труднодоступных местах - 1 шт.
Навинчивающийся крючок для удобного захвата проводников диаметром до 8 мм -1 шт.
Навинчивающийся контакт типа "острый конус" для соединения к малогабаритным точкам сигнала - 1 шт.
Заземляющий кабель с зажимом типа "крокодил" (длина: 1 м) - 1 шт.
Дополнительная насадка-зажим типа "крокодил" для ситуаций, когда длины заземляющего кабеля не хватает чтобы "заземлить" - 1 шт.
Отвертка для настройки компенсации пробника - 1 шт.
Кейс с мягкими вставками для удобства переноски и сохранения комплекта пробника в пригодном состоянии - 1 шт.
Подключите зажим (типа «крокодил») к шине заземления (нулевой линии электросети).
Подключите BNC-коннектор к BNC-входу осциллографа.
Выберите желаемый диапазон измерений на осциллографе. Перед подключением отключите высоковольтный источник.
3. Порядок работы
3.1. Регулировка высоковольтного щупа
При переключении пробника от одного осциллографа или входного канала к другому, требуется выполнить настройку.
Подключите пробник к осциллографу и при помощи генератора прямоугольных импульсов подайте на него сигнал прямоугольной формы частотой 200 Гц и откорректируйте компенсацию пробника при помощи винта 1.
При помощи генератора прямоугольных импульсов подайте на пробник сигнал прямоугольной формы частотой 200 кГц и откорректируйте компенсацию пробника при помощи винта 2.
Внимание!
Настройка пробника осуществляется только квалифицированными специалистами.
Перед началом настройки удалите защитную пластиковую пленку с винтов.
Для регулировки используйте только прилагаемую подстроечную отвертку.
Для достижения качественного заземления при измерении частоты свыше 40 МГц или для настройки полосы пропускания (винт 3), необходимо перейти на самый короткий заземлительный провод, подключенный к зажиму типа «крокодил».
При измерении напряжения более 25 кВ подключите высоковольтный изолированный наконечник к пробнику.
