АСМ-6060 Указатель чередования фаз

Основные характеристики

• Широкий ЖК дисплей с подсветкой
• Электронный принцип действия (одночиповая схема, без механических деталей)
• Датчик чередования фаз
• Входное напряжение 100...660 В (45-70 Гц)
• 3 надёжных зажима типа "крокодил"
• Питание 9 В типа 006P
• Размер 100х50х25 мм
• Вес 150 гр.
• Габаритные размеры в упаковочной таре 145х70х270, вес 0,5 кг.

Стандартная комплектация

• Прибор
• Тестовый кабель с штырьевыми разъёмами 3шт.

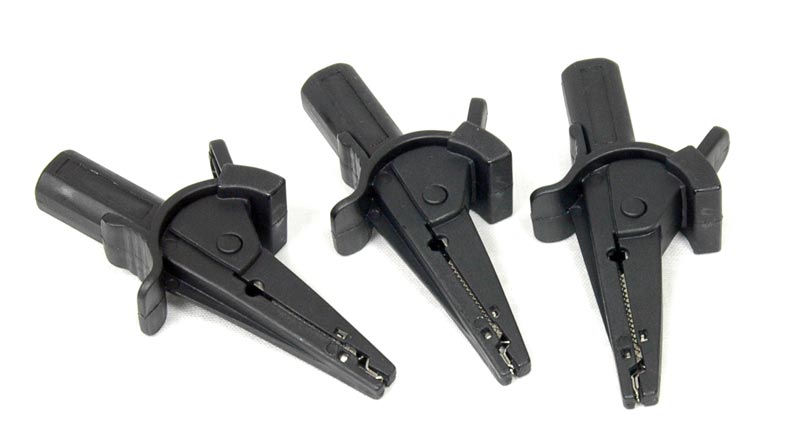

• Зажимы типа «Крокодил» 3шт
• Эксплуатационный документ - 1экз.
• Предохранитель 1шт.

Органы управления определителя чередования фаз АСМ-6060

Подготовка к работе указателя чередования фаз АСМ-6060

ОПАСНОСТЬ! Максимально допустимое рабочее напряжение тестируемой сети составляет 660 В (с.к.з.). Если напряжение тестируемой сети неизвестно – предварительно измерьте его вольтметром.

Попытка использовать прибор при более высоких значениях может привести к повреждению прибора и поражению электрическим током или смерти!

ВНИМАНИЕ! Для предотвращения поражения электрическим током не допускайте попадания влаги в прибор и не пользуйтесь им мокрыми руками. Для предотвращения поражения электрическим током при тестировании линии под напряжением, применяйте соответствующие средства защиты, такие как диэлектрические перчатки, ботинки и защитная каска и т.п. Не касайтесь тестовых зажимов во время проведения измерений.

1. Перед эксплуатацией прибора в первый раз, убедитесь в отсутствии повреждений, которые могли возникнуть во время хранения или транспортировки. Если Вы обнаружите какие-либо повреждения, не используйте прибор.

2. Перед эксплуатацией прибора убедитесь в целостности тестовых проводов, изоляции и защитных диэлектрических трубок на зажимах. Не используйте прибор с оголёнными проводами, это может привести к поражению электрическим током.

3. Для проверки правильности работы прибора, подключите его к сети с правильной последовательностью чередования фаз и убедитесь, что показания ЖКИ соответствуют действительности.

Разряженная батарея питания может быть причиной не точных измерений. Если на дисплее появился индикатор , необходимо заменить батарею.

Для этого:

1. Отсоедините измерительные щупы от тестируемой цепи.

2. Открутите винты крышки батарейного отсека и снимите её.

3. Замените батарею, соблюдая полярность.

4. Закройте крышку батарейного отсека и закрепите её винтами.

Определение чередования фаз определителем АСМ-6060

1. Подсоедините указатель чередования фаз АКТАКОМ АСМ-6060 к трёхфазной сети с помощью тестовых кабелей и зажимов «крокодил».
2. Прибор отобразит результат тестирования фаз и направление вращения фаз в виде стрелки:

Вопросы и ответы
