Мультиметр АВМ-4142 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д.
12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 – проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
TrueRMS для измерения переменного тока и напряжения
Измерение постоянного напряжения с погрешностью 0,02% и с разрешением 10 мкВ
Максимальная скорость 25 измерений в секунду
Автоматический и ручной выбор диапазонов
Фиксация максимального, минимального, среднего значений и девиации
Удержание показаний
Встроенные математические функции: %, dB, dBm
Режим отображения:
однострочный
двустрочный: постоянное и переменное напряжение, постоянный и переменный ток, переменное напряжение и частота, переменный ток и частота, текущее значение и dB/dBm, текущее значение и максимальное/минимальное значение
Какая скорость измерений реализована в АВМ-4141 и АВМ-4142?
Переключение скорости измерений изменяет время интегрирования АЦП при измерениях входного сигнала. При максимальной (Fast) скорости интегрирования (25 измерений в секунду) увеличиваются искажения и снижается число разрядов дисплея. Медленное (Slow) интегрирование (5 измерений в секунду) обеспечивает наилучшую точность измерений. Средняя (Medium) скорость (10 измерений в секунду) является компромисом между скоростью и искажениями.
ПРИМЕЧАНИЕ: Время интегрирования может быть выбрано для любой измерительной функции кроме частоты, периода, проверки целостности цепи (FAST) и теста.
Почему при подключении к ПК, АВМ-4141\4142 отображается как неизвестное устройство?
Для правильного определения прибора, в операционной системе должен быть установлен драйвер СР210х- низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. Для загрузки драйвера можно пройти по ссылке, размещенной во вкладке «Программное обеспечение».
Какие математические функции реализованы в АВМ-4141 и АВМ-4142?
Прибор позволяет выполнять четыре операции над измеренными значениями: вычисление процента «%», вычисление «dB», вычисление «dBm» и сортировка по диапазону.
ПРИМЕЧАНИЕ. После включения математических функций «mX+b» и «%», их действие сохраняется при переключении измеряемых функций.
Вычисление процента
Если выбран расчет процентов, исходное значение должно быть задано. Отображенное на экране считывание будет выражено как процент отклонения от исходного значения. Вычисление процентов представлено следующим образом:
Percent = (Input – Reference) / Reference * 100
где Input – измеренное значение, Reference – базовое значение, заданное пользователем, Percent – отображаемый на экране результат вычислений.
ПРИМЕЧАНИЕ. Если измеренное значение больше базового, результат будет положительным, если меньше – отрицательным.
Вычисление dB
Выражение постоянного и переменного напряжения в dB делает возможным масштабирование на больших диапазонах. Соотношение для вычисления dB выглядит следующим уравнением:
dB = 20log(VIN / VREF)
где VIN – входной сигнал напряжения переменного или постоянного тока, VREF – заданный пользователем базовый уровень напряжения
Если на вход подаётся напряжение, равное базовому, прибор отображает «0dB».
Если перед выбором режима вычисления dB была задействована функция отностительных измерений, то измеренное значение сначала преобразуется в dB, а затем функция REL применяется к dB.
Если REL выбрана после выбора режима dB, то вычисление dB применяется к значению REL.
ПРИМЕЧАНИЕ. При расчете dB используется абсолютное значение отношения VIN/VREF. Предельное отрицательное значение dB: -160 dB, что соответствует значениям VIN = 1 мкВ, VREF = 1000 В.
Вычисление dBm
Значение dBm определяется соотношением с мощностью потерь в 1 мВт. Прибор отображает значение «0dBm», когда к установленному пользователем базовому значению сопротивления прикладывается напряжение, требуемое для потерь мощности в 1 мВт. Соотношения между dBm, контрольное сопротивление, и напряжение определяются с помощью следующего уравнения:
dBm = 10log((VIN² / ZREF) / 1 mW)
где VIN – входной сигнал постоянного или переменного тока, ZREF – определенное контрольное сопротивление.
Если перед выбором режима вычисления dBm, была задействована функция относительных измерений, то измеренное значение сначала преобразуется в dBm, а затем функция REL применяется к dBm.
ПРИМЕЧАНИЕ. Базовое значение сопротивления и входное сопротивление, упомянутые в этой описании являются абсолютно разными. Входное сопротивление связано с внутренним устройством прибора и не может быть изменено с помощью упомянутых выше способов. Вычисление dBm допустимо как для положительного, так и для отрицательного напряжения постоянного тока.
Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
Версия: 6.7.0.0 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
Указания по применению этого продукта также можно найти на закладке "Применение".

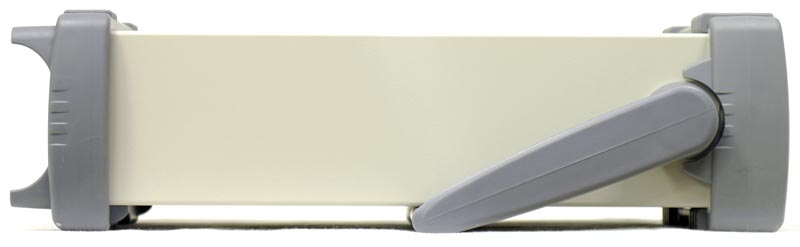

Настольный цифровой мультиметр АКТАКОМ АВМ-4142
Таблицы погрешностей
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
