АММ-1062 Мультиметр цифровой

Документация

• АММ-1062 паспорт изделия
  Включает методику поверки | Редакция: 210127 | Дата изменения: 08.02.2021

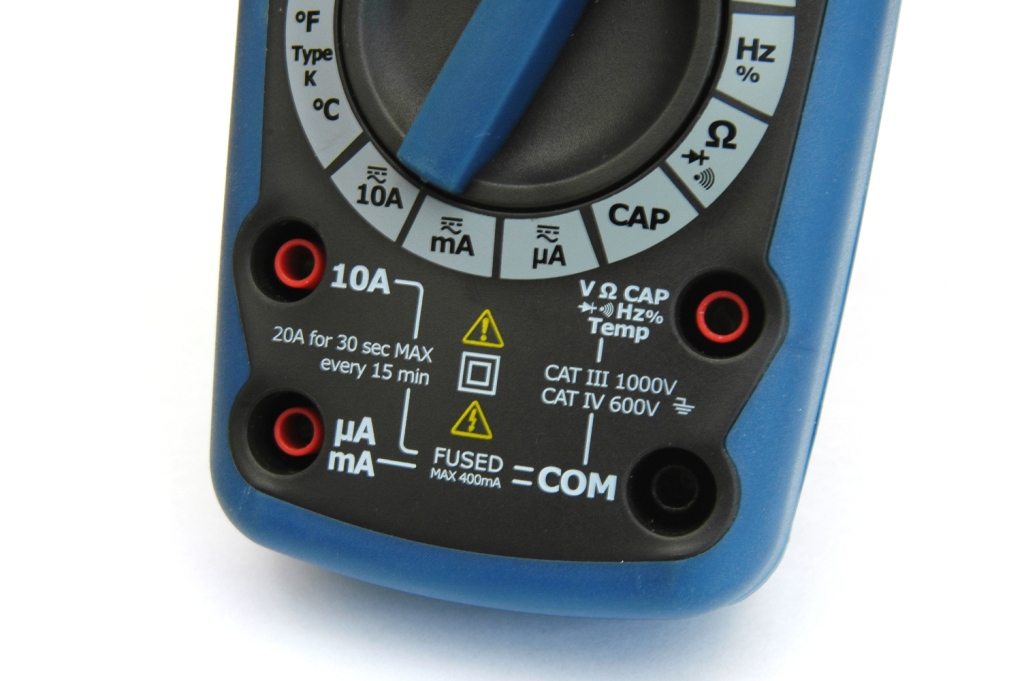

1. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap/ /Hz%/Temp».
2. При измерении напряжения постоянного тока установите ручку выбора функции в положение «V=» или «mV=», при измерении напряжения переменного тока – в положение «V~».
3. Подсоедините измерительные щупы параллельно тестируемой цепи. При измерении напряжения постоянного тока коснитесь чёрным измерительным щупом отрицательной стороны цепи, а красным – положительной.
4. Наблюдайте показания на дисплее. Отображаемая на дисплее полярность соответствует красному штекеру.
5. При измерении напряжения переменного тока нажмите кнопку Hz% для отображения на дисплее прибора частоты сигнала. Нажмите кнопку Hz% снова для отображения на дисплее коэффициента заполнения.

1. Вставьте штекер чёрного провода в разъём «COM», а красного – в «μA/mA» или «10A».
2. Для измерения токов до 4000 μA DC установите ручку выбора функции в положение «μA», для измерения токов до 400mA DC установите ручку выбора функции в положение «mA». Вставьте красный штекер в разъём «μA/mA».
3. Для измерения токов до 10A DC установите ручку выбора функции в положение 10A и вставьте красный штекер в разъём «10A».
4. При измерении силы постоянного тока нажмите кнопку MODE до появления на дисплее индикатора «DC». При измерении силы переменного тока нажмите кнопку MODE до появления на дисплее индикатора «AC».
5. Обесточьте тестируемую цепь, разомкните её в точке, где необходимо провести измерение.
6. Коснитесь щупами разомкнутой цепи (в случае измерения силы постоянного тока коснитесь чёрным измерительным щупом отрицательной стороны цепи, а красным – положительной). Подайте питание в цепь.
7. Наблюдайте величину силы тока на дисплее прибора.
8. При измерении силы переменного тока нажмите кнопку Hz% для отображения на дисплее прибора частоты сигнала. Нажмите кнопку Hz% снова для отображения на дисплее коэффициента заполнения.
   Нажмите кнопку Hz% ещё раз для возврата к измерению силы тока.

1. Переведите ручку выбора функции в положение «CAP».
2. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap/ /Hz%/Temp» (если на экране отображается не ноль, нажмите кнопку REL для его обнуления).
3. Коснитесь измерительными щупами тестируемого элемента.
4. Наблюдайте величину ёмкости на дисплее прибора.

1. Переведите ручку выбора функции в положение «Hz/%».
2. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap//Hz%/Temp».
3. Коснитесь измерительными щупами тестируемой цепи.
4. Наблюдайте величину частоты на дисплее прибора.

1. Установите ручку выбора функции в положение «Type K °C» или «Type K °F». При помощи переходника подключите термопару ко входным разъёмам мультиметра. Вставьте «-» переходника термопары в разъём «COM», а «+» в «V/Hz%/Ω/Cap/°C».
2. Коснитесь кончиком температурного датчика поверхности, температуру которой нужно измерить. На дисплее отобразится её температура в °C или °F.

1. Переведите ручку выбора функции в положение «Ω».
2. Вставьте штекер чёрного провода в разъём «COM», а красного – в «V/Ω/Cap//Hz%/Temp».
3. Для поверки непрерывности цепи нажмите кнопку MODE до появления на дисплее символов «» «Ω».
4. Коснитесь измерительными щупами тестируемой цепи. Если сопротивление меньше значения 50Ом, прозвучит звуковой сигнал. Если цепь разомкнута, на экране будет показано сообщение «OL».
5. Для тестирования диодов нажмите кнопку MODE до появления на дисплее символа «».
6. Коснитесь измерительными щупами тестируемого диода. При тестировании диода прямое напряжение будет находиться в приблизительном диапазоне от 0,400 до 0,700 В. Обратное напряжение отобразит «OL». Для закороченных элементов будет отображаться около 0 В, для разомкнутых – «OL» при любой полярности подключения.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
