Измерение пост. и перем. напр. 0,1 мВ...1000 В, пер. и пост. тока 0,1 мкА...10 А, сопротивления 0,1 Ом...60 МОм, емкости 1 пФ...1 мФ, температуры -20°С...1200°С, частоты 0,01 Гц...1 МГц; базовая погрешность 0,5%, USB-интерфейс с гальванической развязкой, автоматический выбор диапазона измерений, удержание показаний, относительные измерения, тестирование диодов, прозвонка цепи, автоотключение, дисплей 3 5/6 разряда, 6000 единиц с подсветкой, Питание 9 В. Габариты: 88 х 50 х 185 мм. Масса 310 г.
Данный прибор имеет широкий набор функций от измерения напряжения до измерения температуры, с возможностью передачи данных на компьютер через встроенный USB-интерфейс с гальванической развязкой. Многофункциональность и низкая цена прибора не могут не порадовать Вас!
Программное обеспечение Aktakom DMM Light реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных на ПК.
Измерение напряжения постоянного или переменного тока
Предупреждение.
Нельзя подавать на вход напряжение выше 1000 В постоянного или переменного тока.
Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду V.
Для измерения напряжения постоянного и переменного тока и переменной и постоянной составляющей напряжения в диапазоне 1…600 мВ установить поворотный выключатель в положение mV.
Для измерения напряжения постоянного тока и переменной и постоянной составляющей напряжения в диапазоне 0,6…1000 В установить поворотный выключатель в положение V.
Для измерения напряжения переменного тока установить поворотный выключатель в положение V~.
С помощью кнопки RANGE установить автоматический или ручной выбор диапазона измерений. В положении mV поворотного переключателя кнопка RANGE не функционирует.
При выполнении измерения напряжения переменного тока следует подключить красный и черный щупы к измеряемой цепи. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
Значение измеренного напряжения считывается с экрана дисплея. Если на дисплее отображаются символы «0L», это означает, что измеренное напряжение превышает диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений. Если при максимальном диапазоне на дисплее отображаются символы «0L», это означает, что напряжение превышает значение 1000 В, и необходимо немедленно отключить красный и черный щупы от измеряемой цепи.
Загрузить в PDF
Измерение силы постояного или переменного тока
Для измерения силы тока в диапазоне до 6000 мкА установить поворотный переключатель в положение µА.
Для измерения силы тока в диапазоне 0,6…600 мА установить поворотный выключатель в положение mA.
Для измерения силы тока в диапазоне 0,6…10 А установить поворотный выключатель в положение A.
При измерении силы тока до 600 мА подключить красный измерительный щуп к гнезду µA mA, при измерении силы тока в диапазоне 0,6…10 А к гнезду А, а черный измерительный щуп к гнезду COM соответственно.
С помощью кнопки RANGE установить автоматический или ручной выбор диапазона. Если поворотный переключатель установлен в позицию µА нажатие на кнопку RANGE недействительно.
Выключить питание измеряемой цепи, подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.
Измеренное значение силы тока считывается с экрана дисплея. Если во время измерения силы постоянного тока это значение отображается как положительное, это означает, что «+» измерительной цепи соединён с гнездом «А» или «mA» прибора, а если оно отображается как отрицательное, это означает, что «+» измерительной цепи соединён с гнездом «COM». Если на дисплее отображаются символы «0L», это означает превышение диапазона измерений. и необходимо выбрать более высокий диапазон измерений.
Загрузить в PDF
Измерение сопротивления и проверка целостности цепи
Предупреждение. При измерении сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы, подключенные к ней полностью разряжены.
Подключить черный испытательный щуп к гнезду COM, а красный – к гнезду Ω.
Поворотный переключатель установить в положение .
С помощью кнопки SELECT выбрать режим измерения сопротивления «Ω» или проверки целостности цепи . При измерении сопротивления с помощью кнопки RANGE можно установить автоматический или ручной выбор диапазона измерений. В режиме измерении целостности цепи кнопка RANGE не функционирует.
Подключить красный и черный щупы к выводам резистора (цепи), на экране дисплея отобразится измеренное значение сопротивления. В случае, если во время измерения сопротивления в ручном режиме выбора диапазона на дисплее отображаются символы «0L», необходимо выбрать более высокий диапазон измерений.

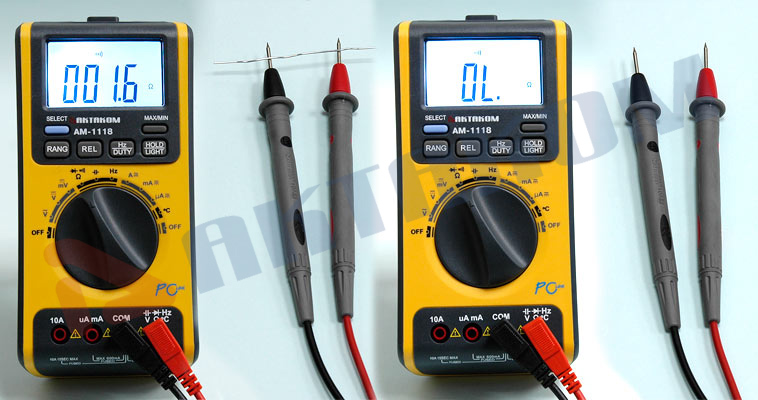

При проверке целостности цепи следует подключить красный и черный щупы к проверяемой цепи. Если сопротивление цепи менее 60 Ом, раздастся сигнал зуммера, а на экране отобразится значение сопротивления цепи. Если на экране отобразятся символы «0L», это означает, что сопротивление между двумя точками превышает 600 Ом.
Примечание:
Если измеряемое сопротивление не подключено, например, при разомкнутой цепи, на дисплее отобразятся символы «0L».
При измерении сопротивления более 1 МОм прибору необходимо несколько секунд для установления стабильных показаний.
Загрузить в PDF
Измерение ёмкости
Предупреждение. Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что конденсаторы полностью разряжены.
Переключатель преобразований установить в положение измерения ёмкости .
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду .
Подключить красный и черный щупы к выводам конденсатора; если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному.
Измеренное значение емкости считывается с экрана дисплея.
Примечание. При измерении большой емкости для получения результата измерения может понадобиться некоторое время (на пределе измерений 600 мкФ ~ 30 секунд).
Загрузить в PDF
Измерение частоты и коэффициента заполнения (скважности) импульсов
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду Hz.
Установить поворотный переключатель в положение Hz
Нажать кнопку Hz/DUTY для выбора режимов измерения частоты (Hz) или коэффициента заполнения (%).
Подключить красный щуп к высокому потенциалу, а черный – к низкому.
Измеренное значение считывается с экрана дисплея.
Загрузить в PDF
Проверка p-n перехода (диода)
Установить поворотный выключатель в положение .
Подключить красный измерительный щуп к гнезду , а черный измерительный щуп к гнезду COM.
Подключить красный щуп к аноду диода, а черный – к катоду диода.
На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображаются символы «0L», то это указывает на обрыв или обратную полярность подключения p-n перехода.
При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразится символы «0L», что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.
Примечание. При проверке диода на печатной плате в первую очередь необходимо отключить питание печатной платы, а затем выполнять измерение. Так как на плате к диоду могут быть подключены другие параллельные цепи, то отображаемые значения теста не обязательно приводит к вышеуказанным результатам.
Загрузить в PDF
Относительные измерения
В этом режиме могут быть выполнены любые измерения, за исключением измерений частоты, коэффициента заполнения и проверки диодов. Подключить щупы к цепи или к выводам элемента, значение параметра которых являются опорными для дальнейших относительных измерений. Нажать кнопку REL для включения режима относительных измерений и фиксации в приборе опорного значения. Далее подключить щупы к измеряемой цепи или к выводам элемента, которые сравниваются с опорным, для измерения. Отображаемое на дисплее значение равно разнице текущего измеренного и опорного значений.
Если отключить щупы от измеряемой цепи или выводов элемента при выполнении измерений напряжения, силы тока и ёмкости, то на дисплее отобразиться опорное значение, при выполнении измерений сопротивления на дисплее отобразятся символы «0L».
Для выхода из режима относительных измерений повторно нажать кнопку REL.
В режиме относительных измерений могут быть определены изменения измеряемого параметра относительно опорного значения. Этот режим может быть также использован для измерений малых сопротивлений и емкостей. Например, при выполнении измерения сопротивления следует закоротить красный и черный щупы, нажать кнопку REL для записи опорного значения сопротивления (сопротивления измерительных проводов), и после этого выполнить измерение малого сопротивления, при этом сопротивление измерительных проводов будет вычтено из измеренного значения. При выполнении измерения емкости разомкнуть красную и черную тестовые линии, нажать кнопку REL для записи ёмкости измерительной цепи прибора, и после этого повторно выполнить измерение емкости, при этом ёмкость измерительной цепи прибора будет вычтена из отображаемого значения.
Загрузить в PDF
Измерение температуры
Предупреждение. Во избежание поражения электрическим током не прикасаться термопарой к цепям под напряжением.
Установите поворотный переключатель в положение °С/°F на дисплее появится значение температуры внешней среды.
Для выбора единиц измерения температуры нажмите кнопку SELECT.
Подключить с соблюдением полярности термопару с номинальной статической характеристикой преобразования типа К «-» черным измерительным щупом к гнезду COM, а «+» – красным к гнезду °С. Поместите рабочий (горячий) спай термопары на объект измерения. После установления показаний зафиксировать отображаемое на дисплее прибора измеренное значение температуры (tи).
Загрузить в PDF
Подсветка дисплея
Если недостаточное освещение затрудняет считывание показаний при измерении, то можно включить подсветку дисплея, удерживая нажатой кнопку HOLD/LIGHT. Через 1,5 минуты подсветка автоматически выключится. Повторным удержанием кнопки HOLD/LIGHT в течение более двух секунд можно отключить подсветку ранее этого времени.
Примечание. Использование подсветки снижает срок службы батареи.
Загрузить в PDF
Связь прибора с компьютером
Прибор имеет функцию вывода данных на ПК для их записи, анализа и обработки. Прибор может быть подключен к USB порту компьютера с помощью кабеля из комплекта поставки прибора.
Для использования этой функции на компьютере необходимо установить программное обеспечение.
Для обеспечения связи прибора с ПК выполните следующие действия:
Установите на компьютер драйвер и программное обеспечения и запустите его.
Подключите оптическую часть кабеля к коммуникационному порту в верхней части прибора, другой конец кабеля в USB вставьте порт компьютера .
Для включения режима передачи данных измерений на ПК через интерфейс USB «PC-Link» в выключенном состоянии прибора нажмите и удерживайте кнопку Hz/DUTY. Затем, не отпуская эту кнопку, включите прибор поворотом переключателя выбора режимов (измерительной функции). Прибор включится, а на экране появится индикатор «PC Link». Функция передачи данных будет включена. Далее управление регистрацией данных выполняется из окна программного обеспечения
Для выхода из режима «PC Link» выключите прибор и включите его снова.
Мультиметр в настоящее время — это самый популярный измерительный прибор. Им пользуются и любители и профессионалы и подбор моделей с разнообразными функциями на рынке измерительной техники не просто большой, он — огромный! Достаточно сказать, что в только линейке ручных мультиметров Актаком на сегодняшний день представлено около 40 моделей. Не удивительно, что проблема выбора стоит достаточно остро и помочь в ее решении, разобраться с функциональными возможностями, понять некоторые особенности применения поможет данная статья.
Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Программное обеспечение Aktakom DMM Light предназначено для ввода в компьютер, отображения текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных, полученных от цифровых мультиметров Актаком АММ-1130, АМ-1142, АМ-1152, АМ-1171, АМ-1171BT, AM-1118, ABM-4085.
Версия: 1.0.0.5 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Версия: 1.0.4.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Программное обеспечение Aktakom DMM Pro предназначено для расширенной обработки результатов измерений, получаемых цифровыми мультиметрами Актаком АМ-1142, АМ-1152, АММ-1130, АМ-117, АМ-1171BT, АМ-1118, ABM-4085, АСМ-2056. Данное программное обеспечение за счет широких возможностей обработки результатов измерений фактически превращает обыкновенный мультиметр или несколько мультиметров и персональный компьютер в эффективную многоканальную и многофункциональную систему.
Версия: 1.0.0.7 |
Дата изменения: 09.02.2023
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
Указания по применению этого продукта также можно найти на закладке "Применение".
