АМ-1061 Мультиметр цифровой

 Ваша корзина пуста

Цифровой мультиметр TrueRMS: измерение постоянного напряжения 0,1 мВ...1000 В, переменного напряжения 0,1 мВ...1000 В, постоянного тока 0,1 мкА...10 А, переменного тока 0,1 мкА...10 А, сопротивления 0,1 Ом...40 МОм, емкости 10 пФ...100 мкФ, частоты 0,001 Гц...40 МГц, P-N Тест, прозвонка цепи; базовая погрешность 0,5%; дополнительные функции: ЖКИ 3¾, удержание показаний, относительные измерения, фиксация минимального и максимального значений, автоотключение (неотключаемое), защита, автоматическое и ручное переключение диапазонов, коэффициент заполнения; питание 9 В, габариты 185х88х40 мм, масса 350 г

Номер в Госреестре СИ: 36481-07
Снято с производства
Замена: АММ-1216, АММ-1219, АММ-1220

True RMS

Розничная цена (вкл. НДС):  недоступно

Цифровой мультиметр АМ-1061 выполнен в корпусе из ударопрочного полистирола. Высота цифр на ЖКИ у этой модели 23 мм! Для быстрого измерения параметров переменного напряжения в нем предусмотрено измерение частоты и коэффициента заполнения импульсного сигнала. При измерении переменного напряжения и тока отображаются истинные среднеквадратичные значения (TrueRMS).

Технические характеристики

Измеряемая величина Диапазон Погрешность
постоянное напряжение 0,1 мВ...1000 В 0,5%
переменное напряжение 0,1 мВ...1000 В 1,0%
постоянный ток 0,1 мкА...10 А 0,5%
переменный ток 0,1 мкА...10 А 0,5%
сопротивление 0,1 Ом...40 МОм 0,5%
емкость 10 пФ...100 мкФ 3,0%
частота 0,001 Гц...40 МГц 0,5%
Коэффициент заполнения 1%...99% 1,0%
  • Большой ЖКИ (высота цифр 23 мм) 3¾
  • Удержание максимальных минимальных значений
  • Относительные измерения (REL)
  • Ручной/автоматический выбор пределов измерения
  • Удерживание показаний (DATA HOLD)
  • Входное сопротивление 10 МОм
  • Тестирование диодов, прозвонка цепи
  • Питание 9 В, батарея типа "Крона", автоматическое отключение (без возможности отключения функции)
  • Масса 350 г
  • Габаритные размеры 185х88х40 мм
  • Габаритные размеры в упаковочной таре 140х70х270 мм, вес 0,7 кг.

Стандартная комплектация

  • Мультиметр
  • Измерительные щупы
  • Батарея 9 В
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
  • Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
АМ-1061 Мультиметр цифровой - Тестовые щупы
АМ-1061 Мультиметр цифровой - Тестовые щупы
Увеличить
АМ-1061 Мультиметр цифровой - Вид сзади
АМ-1061 Мультиметр цифровой - Вид сзади
Увеличить
АМ-1061 Мультиметр цифровой - Вид сбоку
АМ-1061 Мультиметр цифровой - Вид сбоку
Увеличить
АМ-1061 Мультиметр цифровой - Внутренняя конструкция, запасной предохранитель
АМ-1061 Мультиметр цифровой - Внутренняя конструкция, запасной предохранитель
Увеличить
Загрузить в PDF

Базовые функции цифровых мультиметров АМ-1060 и АМ-1061

Измерение пост./перем. напряжения (паралл. подкл. к цепи), измерение пост./перем. тока (послед. подкл. в разрыв цепи)

Пример: Выход "Синус" (3 В / 5 кГц)

Линейная частота напряжения (кнопкой "Hz")

Пример: Выход "ФМ", ном. частота 5 кГц

Измерение сопротивления

Пример: Резистор 4,5 кОм

Измерение ёмкости

Пример: SMD конденсатор

Измерение частоты (импульсной)

Пример: Выход управляемого счётчика

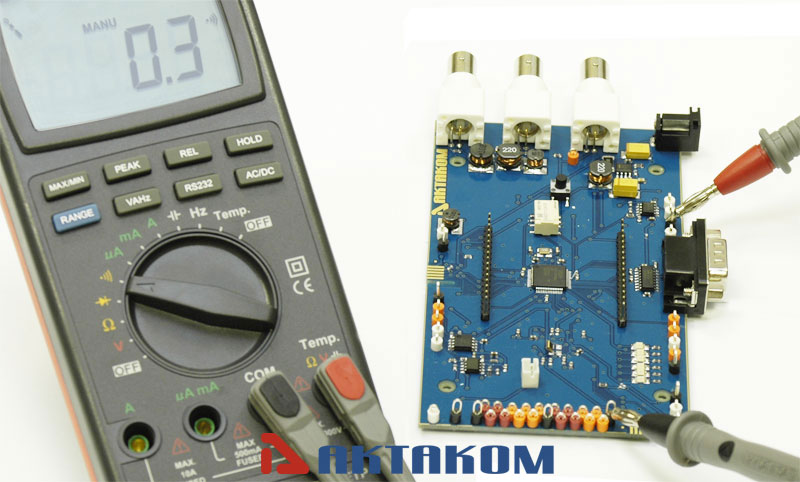

Проверка целостности цепи (прозвонка)

Пример: между различными выводами "земли" на плате

Измерение температуры (термопара К-типа)

Пример: температура поверхности микро-чипа в рабочем состоянии

Относительные измерения

Пример: компенсация сопротивления измерительных проводов и щупов

Тест диодов

Пример: прямое и обратное падение напряжения


Загрузить в PDF

Измерение напряжения постоянного и переменного тока мультиметром АМ-1061

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.
2. Подсоедините красный тестовый щуп к входному разъему для измерения напряжения.
3. Для выбора измерений напряжения постоянного тока в В установите дисковый переключатель на V
4. Для выбора измерений напряжения переменного тока в В установите дисковый переключатель на V~
5. Для выбора измерений напряжения постоянного тока в мВ установите дисковый переключатель на «mV».
6. Выключить питание измеряемой цепи, подключить красный и черный щупы к этой цепи. При выполнении измерения напряжения постоянного тока следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной. Включить питание измеряемой цепи.
7. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.
8. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE, не удерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.
Примечания: Если во время измерений нажать кнопку VAHz, не удерживая ее, на ЖКИ отобразится значениечастоты измеряемого сигнала.
Загрузить в PDF

Измерение постоянного и переменного тока мультиметром АМ-1061

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Для измерения тока в мА, μА подсоедините красный тестовый щуп к входному разъему «mA/μA»; для измерений тока в А подсоедините красный тестовый щуп к входу «10А».

3. Для измерения силы тока в мкА установите дисковый переключатель в положение «μА». Для измерения силы тока в мА установите дисковый переключатель в положение «mA». Для измерения силы тока в А установите дисковый переключатель в положение «А».

4. Для выбора измерений силы переменного или постоянного тока нажмите кнопку DCA/ACA.

5. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

6. Выключить питание измеряемой цепи. Разомкните цепь, в которой нужно измерить ток. Подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.

7. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE, неудерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.

Примечания: Если во время измерений нажать кнопку VAHz, не удерживая ее, на ЖКИ отобразится значение частоты измеряемого сигнала.

Загрузить в PDF

Измерение сопротивления мультиметром АМ-1061

Предупреждение. При измерении внутреннего сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы полностью разряжены.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения сопротивления.

3. Для выбора режима измерения сопротивления установите дисковый переключатель в положение «Ω». При помощи кнопки выберите диапазон измерений (символы диапазонов Ω, kΩ или MΩ будут индицироваться на ЖКИ).

4. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

5. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE не удерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.

6. Для выбора режима проверки целостности цепи установите дисковый переключатель в положение « ». При помощи кнопки выберите режим «прозвонки» (символ будет индицироваться на ЖКИ).

7. При сопротивлении менее 20 Ом раздастся звуковой сигнал.

Загрузить в PDF

Проверка работоспособности диода мультиметром АМ-1061

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения сопротивления.

3. Установите дисковый переключатель в положение «» На ЖКИ будет индицироваться .

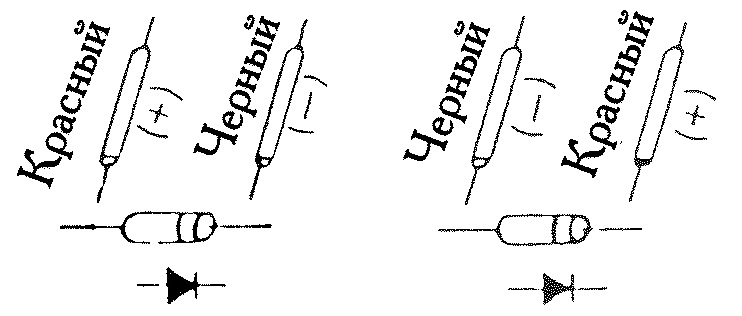

А. При установке полярности, как показано на рис. 3, возникает прямой ток. Приблизительное значение прямого напряжения диодов (VF) в вольтах индицируется на ЖКИ. Если тестируемый диод неисправен, на дисплее будет индицироваться значение «0.000», значение, близкое к «0.000» (короткозамкнутая цепь) или «OL» (разомкнутая цепь).

В. При подключении диодов, как показано на рисунке 4, происходит обратная проверка диодов. Если тестируемый диод исправен, на дисплее будет индицировать «OL», если тестируемый диод неисправен, на дисплее будет индицироваться «0.000» или другие значения. Корректная проверка диода должна включать оба пункта (А и В).

Загрузить в PDF

Измерение электрической емкости мультиметром АМ-1061

Предупреждение. Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что питание проверяемой цепи отключено и все конденсаторы полностью разряжены.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения емкости.

3. Установите дисковый переключатель в положение «».

4. Для измерения в диапазоне от 40 нФ до 400 нФ необходимо установить нулевые показания до начала измерения.

Нажмите кнопку REL для установки нулевых значений.

5. Подключите красный и черный щупы к выводам конденсатора. Если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному.

6. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

Загрузить в PDF

Измерение частоты и коэффициента заполнения мультиметром АМ-1061

1. Подсоедините черный тестовый пробник к общему измерительному входу СОМ

2. Подсоедините красный тестовый пробник к входному разъему для измерения частоты/сопротивления/напряжения/емкости

3. Установите дисковый переключатель в положение «Hz». На ЖКИ будет индицироваться символ «Hz»

4. При индикации на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически

Измерение коэффициента заполнения

1. Установите дисковый переключатель в положение «Hz». На ЖКИ будет индицироваться символ «Hz.

2. Нажмите на кнопку Hz/DUTY для перехода в режим измерения коэффициента заполнения. На ЖКИ будет индицироваться символ «%».

Загрузить в PDF

Относительные измерения в мультиметре АМ-1061

1. Во время измерения напряжения и силы переменного или постоянного тока, емкости и сопротивления нажмите кнопку REL для сохранения в памяти последнего измеренного значения. На ЖКИ отобразится обнуленное значение и индикатор «REL».

2. Последнее измеренное значение будет вычтено автоматически из текущих измеренных значений, и результат будет индицироваться на ЖКИ.

3. Для отмены функции относительных измерений снова нажмите кнопку REL, индикатор «REL» исчезнет.

Загрузить в PDF

Удержание данных в мультиметре АМ-1061

1. Для удержания данных нажмите кнопку Hold, на ЖКИ будет индицироваться символ «Hold».

2. Для отмены функции удержания нажмите кнопку Hold еще раз.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Где найти методику поверки для прибора?
  • Как заменить севшие батареи?
  • Как устроены мультиметры внутри?
  • Какие условия эксплуатации предусмотрены для данного мультиметра?
  • Есть ли у АМ-1061 функция автовыключения питания?
  • Как отключить функцию автоматического отключения питания у мультиметра АМ-1061?

    • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АМ-1060, АМ-1061 паспорт изделия
      Включает методику поверки | Редакция: 200127 | Дата изменения: 12.03.2021
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Как заменить севшие батареи?

    Когда батареи питания цифрового мультиметра садятся, или их напряжение просаживается ниже рабочего значения, на дисплее возникает специальный индикатор, свидетельствующий о необходимости замены батарей, не смотря на то, что прибор ещё способен некоторое время проработать с нормированной точностью.

    ОПАСНО! Для предотвращения электрического удара, отключите тестовые щупы от любых цепей или источников напряжения, прежде чем открыть крышку батарейного отсека!

    Батарея 9 В типа "Крона" (например АМ-1061)

    1. Откройте крышку батарейного отсека, отвернув крепёжные винты отвёрткой



    2. Осторожно отсоедините старую батарею от контактных выводов, не повредив их



    3. Подключите к контактным выводам новую батарею, соблюдая полярность



    4. Закройте крышку батарейного отсека и надёжно закрепите её винтами

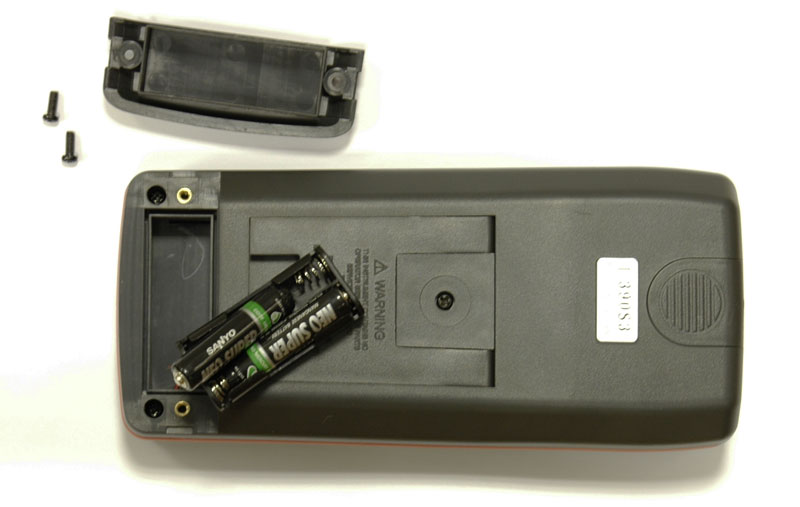

    Батареи 1,5 В типа "ААА" (например АМ-1060)

    1. Откройте крышку батарейного отсека, отвернув крепёжные винты отвёрткой

    2. Осторожно вытяните старые батареи из контактных зажимов (предварительно достаньте из корпуса прибора съёмный батарейный отсек, если это предусмотрено конструкцией)

    3. Вставьте новые батареи соответствующего типа, соблюдая полярность (если необходимо, поместите съёмный батарейный отсек на место)

    4.Закройте крышку батарейного отсека и закрепите её винтами

    После описанных выше действий убедитесь, что на столе не осталось "лишних" деталей :-(

    Если лишние детали всё-таки обнаружены - повторите описанную процедуру снова :-)


    Наверх

    Как устроены мультиметры внутри?

    Передняя панель закрывает ЖКИ, плату функциональных кнопок, механизм поворотной ручки переключения измерительной функции и диапазона, а так же основную печатную плату прибора с микропроцессором и разъёмы для подключения щупов:

    *Резиновая прокладка по периметру корпуса предохраняет его от попадания внутрь влаги и пыли.

    Предохранители для защиты от перегрузки установлены на плате рядом со входными терминалами.

    Под ЖКИ закреплён мини-динамик для режима прозвонки цепи.

    *Рядом с батарейным отсеком некоторых мультиметров закреплён запасной предохранитель.


    Наверх

    Какие условия эксплуатации предусмотрены для данного мультиметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Есть ли у АМ-1061 функция автовыключения питания?
    Да. Функция автовыключения (Auto Power off) в приборе есть: питание прибора автоматически отключается при бездействии в течение 30 минут. Для возобновления работы нажмите любую кнопку, или переместите поворотный выключатель.
    Наверх

    Как отключить функцию автоматического отключения питания у мультиметра АМ-1061?
    Функция автоматического выключения питания у мультиметра АМ-1061 неотключаема.
    Наверх

    Документация

    АМ-1060, АМ-1061 паспорт изделия
    Включает методику поверки | Редакция: 200127 | Дата изменения: 12.03.2021
    		Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Таблицы погрешностей

    Распечатать таблицы с указанием поверяемых значений (точек)

    Печать

    Постоянное напряжение

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    400 мВ 0.1 мВ ±(0.5%+2 е.м.р.) ±2.1995 мВ мВ
    4 В 0.001 В ±(0.5%+2 е.м.р.) ±0.021995 В В
    40 В 0.01 В ±(0.5%+2 е.м.р.) ±0.21995 В В
    400 В 0.1 В ±(0.5%+2 е.м.р.) ±2.1995 В В
    1000 В 1 В ±(0.5%+2 е.м.р.) ±6.995 В В

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    400 мВ 0.1 мВ ±(0.5%+2 е.м.р.) ±2.1995 мВ 39.6 мВ 40 мВ (10% диапазона) 40.4 мВ
    198.8 мВ 200 мВ (50% диапазона) 201.2 мВ
    358 мВ 360 мВ (90% диапазона) 362 мВ
    4 В 0.001 В ±(0.5%+2 е.м.р.) ±0.021995 В 0.396 В 0.4 В (10% диапазона) 0.404 В
    1.988 В 2 В (50% диапазона) 2.012 В
    3.58 В 3.6 В (90% диапазона) 3.62 В
    40 В 0.01 В ±(0.5%+2 е.м.р.) ±0.21995 В 3.96 В 4 В (10% диапазона) 4.04 В
    19.88 В 20 В (50% диапазона) 20.12 В
    35.8 В 36 В (90% диапазона) 36.2 В
    400 В 0.1 В ±(0.5%+2 е.м.р.) ±2.1995 В 39.6 В 40 В (10% диапазона) 40.4 В
    198.8 В 200 В (50% диапазона) 201.2 В
    358 В 360 В (90% диапазона) 362 В
    1000 В 1 В ±(0.5%+2 е.м.р.) ±6.995 В 97.5 В 100 В (10% диапазона) 102.5 В
    495.5 В 500 В (50% диапазона) 504.5 В
    893.5 В 900 В (90% диапазона) 906.5 В

    Переменное напряжение

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    400 мВ 0.1 мВ ±(1%+2 е.м.р.) ±4.199 мВ мВ
    4 В 0.001 В ±(1%+2 е.м.р.) ±0.04199 В В
    40 В 0.01 В ±(1%+2 е.м.р.) ±0.4199 В В
    400 В 0.1 В ±(1%+2 е.м.р.) ±4.199 В В
    1000 В 1 В ±(1%+2 е.м.р.) ±11.99 В В

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    400 мВ 0.1 мВ ±(1%+2 е.м.р.) ±4.199 мВ 39.4 мВ 40 мВ (10% диапазона) 40.6 мВ
    197.8 мВ 200 мВ (50% диапазона) 202.2 мВ
    356.2 мВ 360 мВ (90% диапазона) 363.8 мВ
    4 В 0.001 В ±(1%+2 е.м.р.) ±0.04199 В 0.394 В 0.4 В (10% диапазона) 0.406 В
    1.978 В 2 В (50% диапазона) 2.022 В
    3.562 В 3.6 В (90% диапазона) 3.638 В
    40 В 0.01 В ±(1%+2 е.м.р.) ±0.4199 В 3.94 В 4 В (10% диапазона) 4.06 В
    19.78 В 20 В (50% диапазона) 20.22 В
    35.62 В 36 В (90% диапазона) 36.38 В
    400 В 0.1 В ±(1%+2 е.м.р.) ±4.199 В 39.4 В 40 В (10% диапазона) 40.6 В
    197.8 В 200 В (50% диапазона) 202.2 В
    356.2 В 360 В (90% диапазона) 363.8 В
    1000 В 1 В ±(1%+2 е.м.р.) ±11.99 В 97 В 100 В (10% диапазона) 103 В
    493 В 500 В (50% диапазона) 507 В
    889 В 900 В (90% диапазона) 911 В

    Постоянный ток

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    400 мкА 0.1 мкА ±(0.5%+2 е.м.р.) ±2.1995 мкА мкА
    4000 мкА 1 мкА ±(0.5%+2 е.м.р.) ±21.995 мкА мкА
    40 мА 0.01 мА ±(0.5%+2 е.м.р.) ±0.21995 мА мА
    400 мА 0.1 мА ±(0.5%+2 е.м.р.) ±2.1995 мА мА
    10 А 0.01 А ±(1.5%+2 е.м.р.) ±0.16985 А А

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    400 мкА 0.1 мкА ±(0.5%+2 е.м.р.) ±2.1995 мкА 39.6 мкА 40 мкА (10% диапазона) 40.4 мкА
    198.8 мкА 200 мкА (50% диапазона) 201.2 мкА
    358 мкА 360 мкА (90% диапазона) 362 мкА
    4000 мкА 1 мкА ±(0.5%+2 е.м.р.) ±21.995 мкА 396 мкА 400 мкА (10% диапазона) 404 мкА
    1988 мкА 2000 мкА (50% диапазона) 2012 мкА
    3580 мкА 3600 мкА (90% диапазона) 3620 мкА
    40 мА 0.01 мА ±(0.5%+2 е.м.р.) ±0.21995 мА 3.96 мА 4 мА (10% диапазона) 4.04 мА
    19.88 мА 20 мА (50% диапазона) 20.12 мА
    35.8 мА 36 мА (90% диапазона) 36.2 мА
    400 мА 0.1 мА ±(0.5%+2 е.м.р.) ±2.1995 мА 39.6 мА 40 мА (10% диапазона) 40.4 мА
    198.8 мА 200 мА (50% диапазона) 201.2 мА
    358 мА 360 мА (90% диапазона) 362 мА
    10 А 0.01 А ±(1.5%+2 е.м.р.) ±0.16985 А 0.965 А 1 А (10% диапазона) 1.035 А
    4.905 А 5 А (50% диапазона) 5.095 А
    8.845 А 9 А (90% диапазона) 9.155 А

    Переменный ток

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    400 мкА 0.1 мкА ±(0.5%+2 е.м.р.) ±2.1995 мкА мкА
    4000 мкА 1 мкА ±(0.5%+2 е.м.р.) ±21.995 мкА мкА
    40 мА 0.01 мА ±(0.5%+2 е.м.р.) ±0.21995 мА мА
    400 мА 0.1 мА ±(0.5%+2 е.м.р.) ±2.1995 мА мА
    10 А 0.01 А ±(1.5%+2 е.м.р.) ±0.16985 А А

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    400 мкА 0.1 мкА ±(0.5%+2 е.м.р.) ±2.1995 мкА 39.6 мкА 40 мкА (10% диапазона) 40.4 мкА
    198.8 мкА 200 мкА (50% диапазона) 201.2 мкА
    358 мкА 360 мкА (90% диапазона) 362 мкА
    4000 мкА 1 мкА ±(0.5%+2 е.м.р.) ±21.995 мкА 396 мкА 400 мкА (10% диапазона) 404 мкА
    1988 мкА 2000 мкА (50% диапазона) 2012 мкА
    3580 мкА 3600 мкА (90% диапазона) 3620 мкА
    40 мА 0.01 мА ±(0.5%+2 е.м.р.) ±0.21995 мА 3.96 мА 4 мА (10% диапазона) 4.04 мА
    19.88 мА 20 мА (50% диапазона) 20.12 мА
    35.8 мА 36 мА (90% диапазона) 36.2 мА
    400 мА 0.1 мА ±(0.5%+2 е.м.р.) ±2.1995 мА 39.6 мА 40 мА (10% диапазона) 40.4 мА
    198.8 мА 200 мА (50% диапазона) 201.2 мА
    358 мА 360 мА (90% диапазона) 362 мА
    10 А 0.01 А ±(1.5%+2 е.м.р.) ±0.16985 А 0.965 А 1 А (10% диапазона) 1.035 А
    4.905 А 5 А (50% диапазона) 5.095 А
    8.845 А 9 А (90% диапазона) 9.155 А

    Частота

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    4 Гц 0.001 Гц ±(0.5%+2 е.м.р.) ±0.021995 Гц Гц
    40 Гц 0.01 Гц ±(0.5%+2 е.м.р.) ±0.21995 Гц Гц
    400 Гц 0.1 Гц ±(0.5%+2 е.м.р.) ±2.1995 Гц Гц
    4 кГц 0.001 кГц ±(0.5%+2 е.м.р.) ±0.021995 кГц кГц
    40 кГц 0.01 кГц ±(0.5%+2 е.м.р.) ±0.21995 кГц кГц
    400 кГц 0.1 кГц ±(0.5%+2 е.м.р.) ±2.1995 кГц кГц
    4 МГц 0.001 МГц ±(0.5%+2 е.м.р.) ±0.021995 МГц МГц
    40 МГц 0.01 МГц ±(0.5%+2 е.м.р.) ±0.21995 МГц МГц

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    4 Гц 0.001 Гц ±(0.5%+2 е.м.р.) ±0.021995 Гц 0.396 Гц 0.4 Гц (10% диапазона) 0.404 Гц
    1.988 Гц 2 Гц (50% диапазона) 2.012 Гц
    3.58 Гц 3.6 Гц (90% диапазона) 3.62 Гц
    40 Гц 0.01 Гц ±(0.5%+2 е.м.р.) ±0.21995 Гц 3.96 Гц 4 Гц (10% диапазона) 4.04 Гц
    19.88 Гц 20 Гц (50% диапазона) 20.12 Гц
    35.8 Гц 36 Гц (90% диапазона) 36.2 Гц
    400 Гц 0.1 Гц ±(0.5%+2 е.м.р.) ±2.1995 Гц 39.6 Гц 40 Гц (10% диапазона) 40.4 Гц
    198.8 Гц 200 Гц (50% диапазона) 201.2 Гц
    358 Гц 360 Гц (90% диапазона) 362 Гц
    4 кГц 0.001 кГц ±(0.5%+2 е.м.р.) ±0.021995 кГц 0.396 кГц 0.4 кГц (10% диапазона) 0.404 кГц
    1.988 кГц 2 кГц (50% диапазона) 2.012 кГц
    3.58 кГц 3.6 кГц (90% диапазона) 3.62 кГц
    40 кГц 0.01 кГц ±(0.5%+2 е.м.р.) ±0.21995 кГц 3.96 кГц 4 кГц (10% диапазона) 4.04 кГц
    19.88 кГц 20 кГц (50% диапазона) 20.12 кГц
    35.8 кГц 36 кГц (90% диапазона) 36.2 кГц
    400 кГц 0.1 кГц ±(0.5%+2 е.м.р.) ±2.1995 кГц 39.6 кГц 40 кГц (10% диапазона) 40.4 кГц
    198.8 кГц 200 кГц (50% диапазона) 201.2 кГц
    358 кГц 360 кГц (90% диапазона) 362 кГц
    4 МГц 0.001 МГц ±(0.5%+2 е.м.р.) ±0.021995 МГц 0.396 МГц 0.4 МГц (10% диапазона) 0.404 МГц
    1.988 МГц 2 МГц (50% диапазона) 2.012 МГц
    3.58 МГц 3.6 МГц (90% диапазона) 3.62 МГц
    40 МГц 0.01 МГц ±(0.5%+2 е.м.р.) ±0.21995 МГц 3.96 МГц 4 МГц (10% диапазона) 4.04 МГц
    19.88 МГц 20 МГц (50% диапазона) 20.12 МГц
    35.8 МГц 36 МГц (90% диапазона) 36.2 МГц

    Сопротивление

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    400 Ом 0.1 Ом ±(0.5%+2 е.м.р.) ±2.1995 Ом Ом
    4 кОм 0.001 кОм ±(0.5%+2 е.м.р.) ±0.021995 кОм кОм
    40 кОм 0.01 кОм ±(0.5%+2 е.м.р.) ±0.21995 кОм кОм
    400 кОм 0.1 кОм ±(0.5%+2 е.м.р.) ±2.1995 кОм кОм
    4 МОм 0.001 МОм ±(0.5%+2 е.м.р.) ±0.021995 МОм МОм
    40 МОм 0.01 МОм ±(2%+5 е.м.р.) ±0.8498 МОм МОм

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    400 Ом 0.1 Ом ±(0.5%+2 е.м.р.) ±2.1995 Ом 39.6 Ом 40 Ом (10% диапазона) 40.4 Ом
    198.8 Ом 200 Ом (50% диапазона) 201.2 Ом
    358 Ом 360 Ом (90% диапазона) 362 Ом
    4 кОм 0.001 кОм ±(0.5%+2 е.м.р.) ±0.021995 кОм 0.396 кОм 0.4 кОм (10% диапазона) 0.404 кОм
    1.988 кОм 2 кОм (50% диапазона) 2.012 кОм
    3.58 кОм 3.6 кОм (90% диапазона) 3.62 кОм
    40 кОм 0.01 кОм ±(0.5%+2 е.м.р.) ±0.21995 кОм 3.96 кОм 4 кОм (10% диапазона) 4.04 кОм
    19.88 кОм 20 кОм (50% диапазона) 20.12 кОм
    35.8 кОм 36 кОм (90% диапазона) 36.2 кОм
    400 кОм 0.1 кОм ±(0.5%+2 е.м.р.) ±2.1995 кОм 39.6 кОм 40 кОм (10% диапазона) 40.4 кОм
    198.8 кОм 200 кОм (50% диапазона) 201.2 кОм
    358 кОм 360 кОм (90% диапазона) 362 кОм
    4 МОм 0.001 МОм ±(0.5%+2 е.м.р.) ±0.021995 МОм 0.396 МОм 0.4 МОм (10% диапазона) 0.404 МОм
    1.988 МОм 2 МОм (50% диапазона) 2.012 МОм
    3.58 МОм 3.6 МОм (90% диапазона) 3.62 МОм
    40 МОм 0.01 МОм ±(2%+5 е.м.р.) ±0.8498 МОм 3.87 МОм 4 МОм (10% диапазона) 4.13 МОм
    19.55 МОм 20 МОм (50% диапазона) 20.45 МОм
    35.23 МОм 36 МОм (90% диапазона) 36.77 МОм

    Ёмкость

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    40 нФ 0.01 нФ ±(3%+1 е.м.р.) ±1.2097 нФ нФ
    400 нФ 0.1 нФ ±(3%+1 е.м.р.) ±12.097 нФ нФ
    4 мкФ 0.001 мкФ ±(3%+1 е.м.р.) ±0.12097 мкФ мкФ
    40 мкФ 0.01 мкФ ±(3%+1 е.м.р.) ±1.2097 мкФ мкФ
    100 мкФ 0.1 мкФ ±(3%+1 е.м.р.) ±3.097 мкФ мкФ

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    40 нФ 0.01 нФ ±(3%+1 е.м.р.) ±1.2097 нФ 3.87 нФ 4 нФ (10% диапазона) 4.13 нФ
    19.39 нФ 20 нФ (50% диапазона) 20.61 нФ
    34.91 нФ 36 нФ (90% диапазона) 37.09 нФ
    400 нФ 0.1 нФ ±(3%+1 е.м.р.) ±12.097 нФ 38.7 нФ 40 нФ (10% диапазона) 41.3 нФ
    193.9 нФ 200 нФ (50% диапазона) 206.1 нФ
    349.1 нФ 360 нФ (90% диапазона) 370.9 нФ
    4 мкФ 0.001 мкФ ±(3%+1 е.м.р.) ±0.12097 мкФ 0.387 мкФ 0.4 мкФ (10% диапазона) 0.413 мкФ
    1.939 мкФ 2 мкФ (50% диапазона) 2.061 мкФ
    3.491 мкФ 3.6 мкФ (90% диапазона) 3.709 мкФ
    40 мкФ 0.01 мкФ ±(3%+1 е.м.р.) ±1.2097 мкФ 3.87 мкФ 4 мкФ (10% диапазона) 4.13 мкФ
    19.39 мкФ 20 мкФ (50% диапазона) 20.61 мкФ
    34.91 мкФ 36 мкФ (90% диапазона) 37.09 мкФ
    100 мкФ 0.1 мкФ ±(3%+1 е.м.р.) ±3.097 мкФ 9.6 мкФ 10 мкФ (10% диапазона) 10.4 мкФ
    48.4 мкФ 50 мкФ (50% диапазона) 51.6 мкФ
    87.2 мкФ 90 мкФ (90% диапазона) 92.8 мкФ

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    © АКТАКОМ, 2000-2024. E-mail: aktakom.mail@aktakom.ru • Политика конфиденциальности
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
