АМ-1060 Мультиметр цифровой

Корпус этого прибора выполнен из ударопрочного полистирола. Разнообразные сервисные режимы и функции значительно ускоряют проведение измерений этим прибором.

Технические характеристики

Измеряемая величина	Диапазон	Погрешность
постоянное напряжение	0,1 мВ...1000 В	0,5%
переменное напряжение	0,1 мВ...1000 В	1,0%
постоянный ток	0,1 мкА...10 А	1,0%
переменный ток	0,1 мкА...10 А	1,0%
сопротивление	0,1 Ом...40 МОм	1,0%
емкость	1 пФ...40 000 мкФ	3,0%
частота	1 Гц...40 МГц	0,5%
температура	-20 °С...750 °С	1,0%

• Быстрое переключение между измерением тока или напряжения и частотой (кнопка VAHz)
• Большой ЖКИ (высота цифр 20 мм) 3¾
• Быстродействующая графическая шкала: 40 сегментов
• Удержание минимальных/максимальных значений
• Измерение пиковых уровней (PEAK)
• Относительные измерения (REL)
• Ручной/автоматический выбор пределов измерения
• Фиксация измеренного значения
• Входное сопротивление 10 МОм
• Тестирование диодов, прозвонка цепи
• Питание 2 элемента АА по 1,5 В
• Автоотключение питания (с возможностью отключения функции)
• Масса 350 г
• Габаритные размеры 185х88х40 мм
• Габаритные размеры в упаковочной таре 145х70х275 мм, вес 0,67 кг.

Стандартная комплектация

• Мультиметр
• Измерительные щупы
• Батарея 2 х 1,5 В (АА)
• Эксплуатационный документ

Дополнительная комплектация

• Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
• Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
• Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)

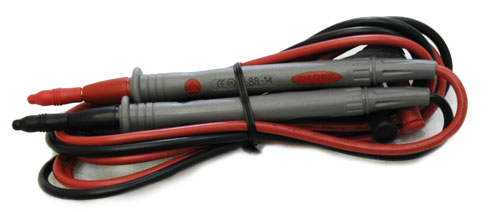

АМ-1060 Мультиметр цифровой - Тестовые щупы Увеличить		АМ-1060 Мультиметр цифровой - Вид сзади Увеличить		АМ-1060 Мультиметр цифровой - Вид сбоку Увеличить
АМ-1060 Мультиметр цифровой - Внутренняя конструкция, запасной предохранитель Увеличить

Загрузить в PDF

Базовые функции цифровых мультиметров АМ-1060 и АМ-1061

Измерение пост./перем. напряжения (паралл. подкл. к цепи), измерение пост./перем. тока (послед. подкл. в разрыв цепи)

Пример: Выход "Синус" (3 В / 5 кГц)

Линейная частота напряжения (кнопкой "Hz")

Измерение сопротивления

Измерение ёмкости

Измерение частоты (импульсной)

Проверка целостности цепи (прозвонка)

Измерение температуры (термопара К-типа)

Относительные измерения

Тест диодов

Загрузить в PDF

Измерение напряжения постоянного и переменного тока мультиметром АМ-1060

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.
2. Подсоедините красный тестовый щуп к входному разъему для измерения напряжения.
3. Для выбора измерений напряжения постоянного тока в В установите дисковый переключатель на V
4. Для выбора измерений напряжения переменного тока в В установите дисковый переключатель на V~
5. Для выбора измерений напряжения постоянного тока в мВ установите дисковый переключатель на «mV».
6. Выключить питание измеряемой цепи, подключить красный и черный щупы к этой цепи. При выполнении измерения напряжения постоянного тока следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной. Включить питание измеряемой цепи.
7. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.
8. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE, не удерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.
Примечания: Если во время измерений нажать кнопку VAHz, не удерживая ее, на ЖКИ отобразится значениечастоты измеряемого сигнала. Загрузить в PDF

Измерение постоянного и переменного тока мультметром АМ-1060

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Для измерения тока в мА, μА подсоедините красный тестовый щуп к входному разъему «mA/μA»; для измерений тока в А подсоедините красный тестовый щуп к входу «10А».

3. Для измерения силы тока в мкА установите дисковый переключатель в положение «μА». Для измерения силы тока в мА установите дисковый переключатель в положение «mA». Для измерения силы тока в А установите дисковый переключатель в положение «А».

4. Для выбора измерений силы переменного или постоянного тока нажмите кнопку DCA/ACA.

5. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

6. Выключить питание измеряемой цепи. Разомкните цепь, в которой нужно измерить ток. Подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.

7. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE, неудерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.

Примечания: Если во время измерений нажать кнопку VAHz, не удерживая ее, на ЖКИ отобразится значение частоты измеряемого сигнала.

Загрузить в PDF

Измерение сопротивления мультиметром АМ-1060

Предупреждение. При измерении внутреннего сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы полностью разряжены.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения сопротивления.

3. Для выбора режима измерения сопротивления установите дисковый переключатель в положение «Ω». При помощи кнопки выберите диапазон измерений (символы диапазонов Ω, kΩ или MΩ будут индицироваться на ЖКИ).

4. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

5. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE не удерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.

6. Для выбора режима проверки целостности цепи установите дисковый переключатель в положение « ». При помощи кнопки выберите режим «прозвонки» (символ будет индицироваться на ЖКИ).

7. При сопротивлении менее 20 Ом раздастся звуковой сигнал.

Загрузить в PDF

Проверка работоспособности диода мультиметром АМ-1060

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения сопротивления.

3. Установите дисковый переключатель в положение «» На ЖКИ будет индицироваться .

А. При установке полярности, как показано на рис. 3, возникает прямой ток. Приблизительное значение прямого напряжения диодов (VF) в вольтах индицируется на ЖКИ. Если тестируемый диод неисправен, на дисплее будет индицироваться значение «0.000», значение, близкое к «0.000» (короткозамкнутая цепь) или «OL» (разомкнутая цепь).

В. При подключении диодов, как показано на рисунке 4, происходит обратная проверка диодов. Если тестируемый диод исправен, на дисплее будет индицировать «OL», если тестируемый диод неисправен, на дисплее будет индицироваться «0.000» или другие значения. Корректная проверка диода должна включать оба пункта (А и В).

Загрузить в PDF

Измерение электрической емкости мультиметром АМ-1060

Предупреждение. Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что питание проверяемой цепи отключено и все конденсаторы полностью разряжены.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения емкости.

3. Установите дисковый переключатель в положение «».

4. Для измерения в диапазоне от 40 нФ до 400 нФ необходимо установить нулевые показания до начала измерения.

Нажмите кнопку REL для установки нулевых значений.

5. Подключите красный и черный щупы к выводам конденсатора. Если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному.

6. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

Загрузить в PDF

Измерение частоты мультиметром АМ-1060

1. Подсоедините черный тестовый пробник к общему измерительному входу СОМ

2. Подсоедините красный тестовый пробник к входному разъему для измерения частоты/сопротивления/напряжения/емкости

3. Установите дисковый переключатель в положение «Hz». На ЖКИ будет индицироваться символ «Hz»

4. При индикации на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически

Загрузить в PDF

Относительные измерения в мультиметре АМ-1060

1. Во время измерения напряжения и силы переменного или постоянного тока, емкости и сопротивления нажмите кнопку REL для сохранения в памяти последнего измеренного значения. На ЖКИ отобразится обнуленное значение и индикатор «REL».

2. Последнее измеренное значение будет вычтено автоматически из текущих измеренных значений, и результат будет индицироваться на ЖКИ.

3. Для отмены функции относительных измерений снова нажмите кнопку REL, индикатор «REL» исчезнет.

Загрузить в PDF

Удержание данных в мультиметре АМ-1060

1. Для удержания данных нажмите кнопку Hold, на ЖКИ будет индицироваться символ «Hold».

2. Для отмены функции удержания нажмите кнопку Hold еще раз.

Загрузить в PDF

Измерение температуры мультиметром АМ-1060

1. Подсоедините термопару типа К ко входному разъему измерения температуры и общему измерительному входу «СОМ», используя переходник DP – 26.

2. Установите дисковый переключатель в положение «Temp». Если при измерении температуры датчик термопары не вставлен в разъем, раздастся звуковой сигнал – предупреждение.

Загрузить в PDF

Удержание пиковых значений в мультиметре АМ-1060

Время поиска пиковых значений должно быть больше, чем 1 мс (1 миллисекунда).

1. Применяется для удержания полученных значений кратковременных импульсных помех при измерении напряжения или силы переменного тока.

2. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

3. Подсоедините красный тестовый щуп к соответствующему входному разъему для измерений напряжения или тока.

4. Выключить питание измеряемой цепи, подключить красный и черный щупы к этой цепи.

5. Для установки нужного диапазона нажмите кнопку RANGE.

6. Включите питание измеряемой цепи.

7. Нажмите кнопку PEAK и удерживайте ее более 3 секунд, на дисплее будет индицироваться «CAL», затем обнуленное значение, затем будет произведена процедура обнуления.

8. Снова нажмите кнопку PEAK и удерживайте ее более 3 секунд, на дисплее будет индицировать «PMax». Теперь вы можете проводить операцию «Peak Max Hold» (удержания максимального пикового значения). Снова нажмите кнопку PEAK и удерживайте ее более 3 секунд, на дисплее будет индицироваться «PMin». Теперь вы можете проводить операцию «Peak Min Hold» (удержания минимального пикового значения).

9. Для отмены функции удержания пиковых значений удерживайте кнопку PEAK более 2 секунд.

Загрузить в PDF

Запись максимального и минимального значения в мультиметре АМ-1060

1. Применяется для записи максимального и минимального значений во время проведения измерений.

2. Для выбора диапазона нажмите кнопку RANGE.

3. Нажмите кнопку MAX/MIN 3 раза, на ЖКИ будут индицироваться два символа через пробел. Теперь вы можете записывать максимальное и минимальное значение.

4. Нажмите кнопку MAX/MIN еще раз, на ЖКИ будет индицироваться символ «Max» и отобразится максимальное значение. Нажмите кнопку MAX/MIN еще раз, на ЖКИ будет индицироваться символ «Min» и отобразится минимальное значение.

5. Для отмены функции записи максимального и минимального значений нажмите кнопку MAX/MIN и удерживайте ее более 2 секунд.

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Где найти методику поверки для прибора?

Как заменить севшие батареи?

Как устроены мультиметры внутри?

Какие условия эксплуатации предусмотрены для данного мультиметра?

Есть ли у АМ-1060 функция автовыключения питания?

Как отключить функцию автоматического отключения питания у мультиметра АМ-1060?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Документация АМ-1060, АМ-1061 паспорт изделия Включает методику поверки | Редакция: 200127 | Дата изменения: 12.03.2021 Наверх

Где найти методику поверки для прибора?
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх

Как заменить севшие батареи?

Когда батареи питания цифрового мультиметра садятся, или их напряжение просаживается ниже рабочего значения, на дисплее возникает специальный индикатор, свидетельствующий о необходимости замены батарей, не смотря на то, что прибор ещё способен некоторое время проработать с нормированной точностью. ОПАСНО! Для предотвращения электрического удара, отключите тестовые щупы от любых цепей или источников напряжения, прежде чем открыть крышку батарейного отсека! Батарея 9 В типа "Крона" (например АМ-1061) 1. Откройте крышку батарейного отсека, отвернув крепёжные винты отвёрткой 2. Осторожно отсоедините старую батарею от контактных выводов, не повредив их 3. Подключите к контактным выводам новую батарею, соблюдая полярность 4. Закройте крышку батарейного отсека и надёжно закрепите её винтами Батареи 1,5 В типа "ААА" (например АМ-1060) 1. Откройте крышку батарейного отсека, отвернув крепёжные винты отвёрткой 2. Осторожно вытяните старые батареи из контактных зажимов (предварительно достаньте из корпуса прибора съёмный батарейный отсек, если это предусмотрено конструкцией) 3. Вставьте новые батареи соответствующего типа, соблюдая полярность (если необходимо, поместите съёмный батарейный отсек на место) 4.Закройте крышку батарейного отсека и закрепите её винтами После описанных выше действий убедитесь, что на столе не осталось "лишних" деталей :-( Если лишние детали всё-таки обнаружены - повторите описанную процедуру снова :-) Наверх

Как устроены мультиметры внутри?

Передняя панель закрывает ЖКИ, плату функциональных кнопок, механизм поворотной ручки переключения измерительной функции и диапазона, а так же основную печатную плату прибора с микропроцессором и разъёмы для подключения щупов: *Резиновая прокладка по периметру корпуса предохраняет его от попадания внутрь влаги и пыли. Предохранители для защиты от перегрузки установлены на плате рядом со входными терминалами. Под ЖКИ закреплён мини-динамик для режима прозвонки цепи. *Рядом с батарейным отсеком некоторых мультиметров закреплён запасной предохранитель. Наверх

Какие условия эксплуатации предусмотрены для данного мультиметра?

Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Есть ли у АМ-1060 функция автовыключения питания?
Да. Функция автовыключения (Auto Power off) в приборе есть: питание прибора автоматически отключается при бездействии в течение 15 минут. За 30 секунд до отключения прибор издаст 3 коротких звуковых сигнала, а непосредственно перед отключением – один длинный сигнал. Для возобновления работы нажмите любую кнопку, или переместите поворотный выключатель. Наверх

Как отключить функцию автоматического отключения питания у мультиметра АМ-1060?
Для отключения функции автоматического отключения питания нажмите кнопку RS232. Наверх
