Портативный калибратор: напряжения (100 мВ / 15 В, погр. 0,02%); тока (24 мА, погр. 0,015%); петли (24 В); входной импеданс 2 МОм, <100 пФ; защита от перенапряжения 30 В, от перегрузки по току 125 мА, быстродейств. предохр 250 В. Автовыключение (неотключаемое). Питание 6х1,5 В (ААА). Габаритные размеры 250х97х45 мм. Масса: около 500 г.
Профессиональный калибратор AM-7070 является источником калиброванного значения напряжения и тока и предназначен для генерации регулируемого сигнала постоянного напряжения и тока при настройке и тестировании датчиков и другого оборудования в различных областях применения (ремонтные службы, нефтяная и химическая промышленность, испытательные лаборатории, производство и контроль качества, учебные заведения). Дополнительно имеется функция измерения напряжения и тока (не может быть использована одновременно с генерацией). Таким образом, AM-7070 представляет собой универсальный электронный прибор для контроля и измерения напряжения и тока.
Технические характеристики
Параметр
Диапазон
Погрешность
Измерение постоянного напряжения (автовыбор диапазона)
0,01...110 мВ
±(0,02%+3)
0,001...15 В
Генерация постоянного напряжения (ручной выбор диапазона)
0,01...100 мВ
±(0,015%+3)
0,001...15 В
Генерация и измерение постоянного тока
0,001...24 мА
±(0,015%+3)
Отображение тока в %
0% = 4 мА; 100% = 20 мА
Питание петли
24 В
±10%
Широкий ЖК дисплей: 5 разрядов (64х42 мм)
Защищённые тестовые щупы с двойной изоляцией
Входной импеданс 2 МОм; <100 пФ
Защита от перегрузки по напряжению 30 В
Защита от перегрузки по току (быстодействующий плавкий предохранитель)
Питание: батареи 6х1,5 В (тип ААА)
Автоматическое выключение питания (неотключаемое)
Габаритные размеры: 205х99х46 мм
Масса: около 500 г
Габаритные размеры в упаковочной таре 200х90х270 мм, вес 1,5 кг.
Как измерить силу постоянного тока с использованием встроенного источника питания 24 В при работе с калибратором АКТАКОМ АМ-7070?

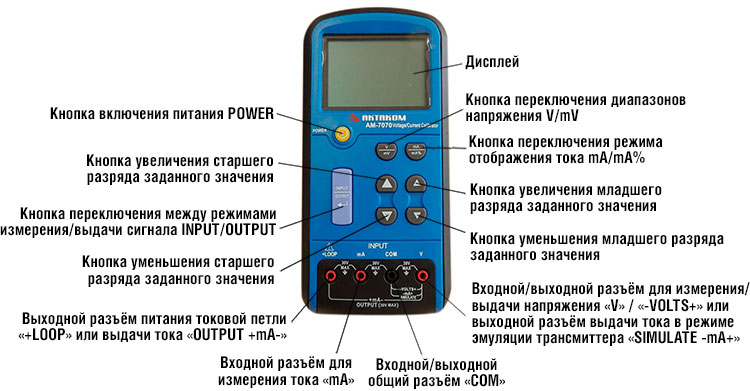

Включите калибратор АКТАКОМ АМ-7070 нажатием кнопки POWER и нажмите клавишу INPUT/OUTPUT для перехода в режим измерения (появится индикатор «INPUT»).
Выберите режим отображения тока кнопкой mA/mA%, появятся символы «mA» или «mA%».
Подключите красный тестовый кабель к разъёму «+LOOP», а чёрный – к разъёму «mA».
Подсоедините красный тестовый щуп к клемме «+» тестируемого источника тока, а чёрный – к «-».
Измеренное значение постоянного тока будет показано в основной области дисплея.
Примечание: в данном режиме прибор одновременно выдаёт на разъёмы «+LOOP» и «mA» постоянное напряжение 24 В и измеряет входной ток от тестируемого внешнего источника.
Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Да. Функция автовыключения (Auto Power off) в приборе есть: питание прибора автоматически отключается при бездействии в течение 10 минут. Для возобновления работы нажмите кнопку POWER. Наверх
