АММ-1130 Мультиметр

TrueRMS мультиметр АММ-1130 позволяет выполнять измерения постоянного/переменного тока и напряжения, сопротивления, емкости, температуры, частоты, коэффициента заполнения с высокой точностью (до 0,1%), а также обладает широким набором возможностей, в том числе: тестирование диодов, прозвонку цепи, фиксацию текущих, пиковых, минимальных и максимальных значений. Модель АМ-1130 предусматривает возможность подключения к ПК через USB-интерфейс.

Программное обеспечение Aktakom DMM Light реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных на ПК.

• Двойной ЖКИ (22000 единиц), подсветка, 46-ти сегментная аналоговая шкала, позволяющая отслеживать динамичные изменения измеряемых величин
• Измерение истинных среднеквадратических значений (TrueRMS)
• Функция удержания текущих значений (HOLD)
• Функция удержание минимальных и максимальных показаний (MIN/MAX)
• Фиксация пиковых значений (PEAK HOLD)
• Авто/ручной выбор диапазонов
• Режим относительных измерений (REL)
• Инфракрасный USB-интерфейс
• Автоотключение питания (с возможностью отключить функцию автовыключения)

Технические характеристики

Общие характеристики

• Габаритные размеры: 205х97х45 мм
• Масса: 500 г

Стандартная комплектация

• Мультиметр
• Измерительные щупы - 2 шт.
• Зажимы типа «крокодил» – 2 шт.
• Термопара К-типа
• Батарея 1,5 В (типа ААА) - 6 шт.
• Оптический USB-кабель для подключения к ПК
• Кейс для переноски
• Руководство по эксплуатации
• Программное обеспечение Aktakom DMM Light Программное обеспечение для мультиметров

Дополнительная комплектация

• Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
• Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
• Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
• АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
• Магнитный адаптер Актаком АСА-2207
• Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
• Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
• Переходник-шунт PTL-2172
• Универсальный набор аксессуаров АСА-2907
• Программное обеспечение
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • Aktakom DMM Pro Программное обеспечение для мультиметров

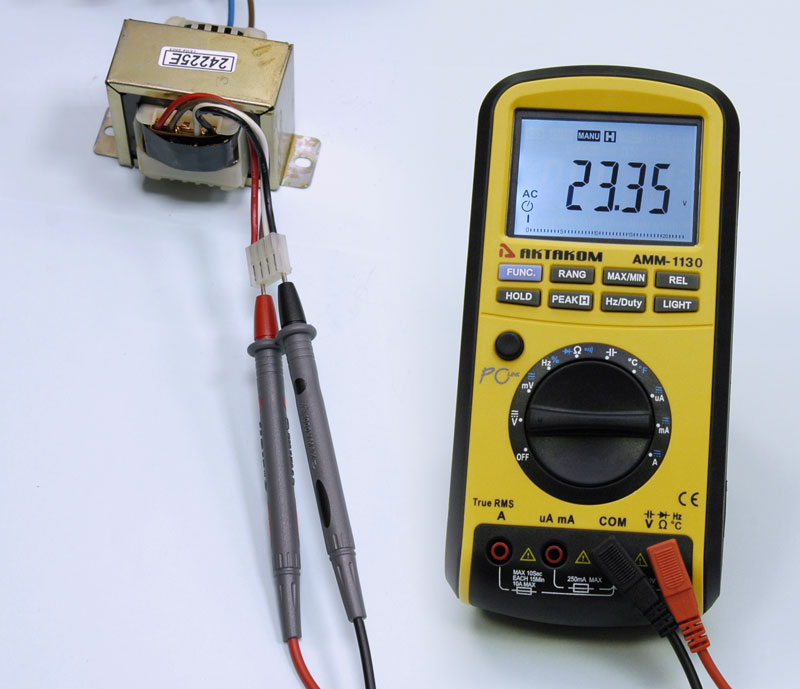

Измерение напряжения постоянного и переменного токов с помощью мультиметра АММ-1130

Предупреждение. Нельзя подавать на вход напряжение выше 1000 В постоянного тока или среднеквадратичного значения переменного тока. Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.

1. Включите питание мультиметра АММ-1130.
2. Для измерения напряжения постоянного и переменного тока и переменной и постоянной составляющей напряжения в диапазоне 1…220 мВ установите поворотный выключатель в положение .
3. Для измерения напряжения постоянного тока и переменной и постоянной составляющей напряжения в диапазоне 0,22…1000 В установите поворотный выключатель в положение .
4. Вставьте красный измерительный щуп в гнездо V/Ω/C/CAP/DIODE/Hz, а черный измерительный щуп в гнездо COM соответственно.
5. Нажать кнопку FUNC для выбора режима измерения напряжения постоянного тока (DC), напряжения переменного тока (AC). С помощью кнопки RANG установите режим автоматического или ручного выбора диапазона измерений. При кратковременном нажатии происходит переключение в режим ручного выбора диапазона измерений. В режиме ручного выбора диапазона повторное кратковременное нажатие на кнопку RANG изменяет текущий диапазон измерений. Если кнопку RANG нажать и удерживать более двух секунд, измерительный прибор перейдет в режим автоматического выбора диапазонов.
6. При выполнении измерения напряжения переменного тока, подключить красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
7. В режиме измерения напряжения постоянного и переменного тока кнопкой RANG можно вручную переключать диапазон измерений. Значение измеренного напряжения считывается с экрана дисплея. Если на дисплее АММ-1130 отображаются символы «0L», это означает, что входное напряжение превышает текущий диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений. Если при максимальном диапазоне измерений на дисплее отображаются символы «0L», это означает, что измеряемое напряжение превышает 1000 В и необходимо немедленно отключить красный и черный щупы от измеряемой цепи.

Измерение силы постоянного и переменного токов с помощью мультиметра АММ-1130

Предупреждение. Время измерения тока более 5 А не более 10 с с последующим перерывом не менее 15 минут.

1. Включите питание.
2. Для измерения силы тока в диапазоне 20…2200 мкА установите поворотный переключатель в положение .
3. Для измерения силы тока в диапазоне 0,22…220 мА установите поворотный выключатель в положение .
4. Для измерения силы тока в диапазоне 0,22…10 А установите поворотный выключатель в положение .
5. Вставить красный измерительный щуп в гнездо µA mA или А, а черный измерительный щуп в гнездо COM соответственно.
6. Нажать кнопку FUNC для выбора режимов измерения силы постоянного тока (DС), силы переменного тока (AС). С помощью кнопки RANG установите автоматический или ручной выбор диапазона.
7. Выключите питание измеряемой цепи, подключить последовательно красный и черный щупы в разрыв цепи и включите питание этой цепи.
8. Измеренное значение силы тока считывается с экрана дисплея. Если во время измерения силы постоянного тока это значение отображается как положительное, это означает, что «+» измерительной цепи соединён с гнездом «A» или «mA» мультиметра АММ-1130, а если оно отображается как отрицательное, это означает, что «+» измерительной цепи соединён с гнездом «COM». Если на дисплее отображаются символы «0L», это означает превышение диапазона измерений и необходимо выбрать более высокий диапазон измерений.

Измерение электрического сопротивления, проверка целостности цепи, тест диодов с помощью мультиметра АММ-1130

Предупреждение. При измерении внутреннего сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы, подключенные к ней полностью разряжены.

1. Включите питание и установите поворотный выключатель мультиметра АММ-1130 в положение Ω.
2. Вставьте красный измерительный щуп в гнездо V/Ω/C/CAP/DIODE/Hz, а черный измерительный щуп в гнездо COM соответственно.
3. Нажмите кнопку FUNC для выбора режимов измерения сопротивления (Ω), проверки целостности цепи или теста диодов. При измерении сопротивления с помощью кнопки RANG можно установить автоматический или ручной выбор диапазона измерений. Единица измерения сопротивления и положение запятой отображают значение текущего диапазона. В режиме измерении целостности цепи и теста диодов кнопка RANG не функционирует.
4. Для измерения сопротивления подключите красный и черный щупы к выводам резистора, и на экране дисплея отобразится значение измеренного сопротивления. Если на экране отображаются символы «0L», это означает, что сопротивление резистора превышает 220 МОм.
5. При выполнении измерения целостности цепи следует подключить красный и черный щупы к проверяемой цепи. Если сопротивление между двумя точками ниже 50 – 60 Ом, раздастся сигнал зуммера, а на экране отобразится значение сопротивления. Если на экране отображаются символы «0L», это означает, что сопротивление цепи превышает 50 Ом.
6. Для проверки диода подключите красный щуп к аноду диода, а черный – к катоду диода. На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображаются символы «0L», то это указывает на обрыв или обратную полярность подключения p-n перехода. При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразится символы «0L», что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.

Примечание. В случае если в режиме ручного выбора диапазона измерений на дисплее отображаются символы «0L», необходимо выбрать больший диапазон измерений.

При проверке сопротивления или целостности цепи в устройстве в первую очередь необходимо отключить питание устройства, а затем выполнять измерение. Так как в устройстве к измеряемому элементу (цепи) могут быть подключены другие параллельные схемы, то отображаемое значение сопротивления не обязательно соответствует фактическому значению сопротивления.

При проверке диодов на печатной плате в первую очередь необходимо отключить питание печатной платы, а затем выполнять измерение.

Измерение емкости с помощью мультиметра АММ-1130

Предупреждение. Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что конденсатор полностью разряжен.

1. Включить питание и установить поворотный выключатель в положение .
2. Вставить красный измерительный щуп в гнездо V/Ω/C/CAP/DIODE/Hz, а черный измерительный щуп в гнездо COM соответственно.
3. С помощью кнопки RANG установить автоматический или ручной выбор диапазона измерений.
4. Подключить красный и черный щупы к выводам конденсатора; если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному.
5. Измеренное значение емкости считывается с экрана дисплея. Если значение емкости > 220 мФ, на экране отобразятся символы «0L», а при значении емкости < 10 пФ отобразится ноль.

Примечание: При измерении емкости конденсаторов в диапазоне 0,22…220 мФ, для измерения прибору требуется относительно долгое время для заряда/разряда конденсатора, поэтому обновление измеренного значения происходит относительно медленно.

Измерение частоты следования прямоугольных импульсов и коэффициента заполнения (скважности) с помощью мультиметра АММ-1130

1. Включите питание и установите поворотный выключатель мультиметра АММ-1130 в положение Hz%.
2. Вставите красный измерительный щуп в гнездо V/Ω/C/CAP/DIODE/Hz, а черный измерительный щуп в гнездо COM соответственно.
3. Нажмите кнопку FUNC для выбора режимов частоты (Hz) или коэффициента заполнения (%).
4. Подключите красную тестовую линию к высокому потенциалу, а черную – к низкому.
5. Измеренное значение считывается с экрана дисплея. Если частота измеренного сигнала ниже или выше диапазона измерений прибора, на экране будет отображаться ноль. Если амплитуда сигнала слишком мала (меньше 2 В), на экране также будет отображаться ноль.
6. Этот вид измерения выполняется только при автоматическом выборе диапазона измерений.

Измерение относительного значения с помощью мультиметра АММ-1130

В этом режиме могут быть выполнены любые измерения, за исключением измерений частоты, коэффициента заполнения и проверки диодов. Подключить щупы к цепи или к выводам элемента, значение параметра которых являются опорными для дальнейших относительных измерений. Нажать кнопку REL для включения режима относительных измерений и фиксации в приборе опорного значения. Далее подключить щупы к измеряемой цепи или к выводам элемента, которые сравниваются с опорным, для измерения.

Отображаемое на дисплее мультиметра АММ-1130 значение вычисляется по формуле:

Отображаемое значение = текущее измеренное значение – опорное значение

Если отключить щупы от измеряемой цепи или выводов элемента при выполнении измерений напряжения, силы тока и ёмкости, то на дисплее отобразиться опорное значение, при выполнении измерений сопротивления на дисплее отобразятся символы «0L»Для выхода из режима относительного измерения повторно нажать кнопку REL.

В режиме относительных измерений могут быть определены изменения измеряемого параметра относительно опорного значения. Этот режим может быть также использован для измерений малых сопротивлений и емкостей. Например, при выполнении измерения сопротивления следует закоротить красный и черный щупы, нажать кнопку REL для записи опорного значения сопротивления (сопротивления измерительных проводов), и после этого выполнить измерение малого сопротивления, при этом сопротивление измерительных проводов будет вычтено из измеренного значения. При выполнении измерения емкости разомкнуть красную и черную тестовые линии, нажать кнопку REL для записи ёмкости измерительной цепи прибора, и после этого повторно выполнить измерение емкости, при этом ёмкость измерительной цепи прибора будет вычтена из отображаемого значения.

Измерение максимального и минимального значений с помощью мультиметра АММ-1130

При нажатии на кнопку MAX/MIN мультиметр АММ-1130 устанавливается в состояние записи и отображения: максимального значения, минимального значения, разности максимального и минимального значений, всех величин за исключением частоты и проверки диода. АММ-1130 измеряет текущее входное значение величины и постоянно сравнивает его с записанными величинами, при необходимости обновляя записанные значения.

Повторное кратковременное нажатие на кнопку MAX/MIN переключает между режимами регистрации максимального, минимального значений или их разности. В этом режиме на аналоговой шкале прибора отображается текущее измеряемое значение.

Для выхода из этого режима необходимо нажать и удерживать кнопку MAX/MIN более двух секунд. При измерении изменяющихся сигналов для регистрации пиковых значений измеряемой величины нажмите кнопку PEAKH. При нажатии кнопки PEAKH один раз будет производиться регистрация максимальных значений, при повторном нажатии – регистрация минимальных значений, при нажатии и удержании клавиши PEAKH – регистрация максимальных и минимальных значений.

Режим автоматического отключения мультиметра АММ-1130

После включения питания мультиметр АКТАКОМ АММ-1130 по умолчанию находится в режиме автоматического отключения. Если в течение 15 минут не производится нажатие на любую кнопку или перемещение поворотного переключателя, то происходит автоматическое выключение прибора. Для возобновления работы АММ-1130 после автоматического отключения необходимо нажать на кнопку FUNC или переместить поворотный переключатель.

Если необходима непрерывная работа прибора без автоматического отключения, то следует нажать кнопку PC-LINK. В режиме связи с компьютером автоматическое отключение не работает.

Примечание. После автоматического отключения прибор продолжает потреблять некоторое количество энергии, поэтому, когда прибор долго не будет использоваться, рекомендуется выключить питание кнопкой включения прибора.

Описание органов управления цифрового мультиметра АММ-1130

Вопросы и ответы

Почему после установки AKTAKOM DMM Light прибор не подключается?

Такое может быть при неправильной установке драйвера. В программное обеспечение ADMM-Lt интегрированы несколько версий драйвера, работающих в разных версиях ОС. Для Windows XP, Windows 7 нужен драйвер PL2303_Prolific версии 1.11, для Windows 8, Windows 8.1 подходит драйвер PL2303_Prolific версии 1.5.2. Для мультиметра ABM-4085 необходим драйвер CP210x. В папке с установленным ПО ADMM Light найдите папку Driver. Нужно зайти в эту папку и выбрать для установки версию драйвера, соответствующую вашей версии ОС. Посмотреть запрашиваемый ОС драйвер можно в диспетчере устройств: Также можно скачать последние версии драйверов по ссылкам: CP210x и PL2303 После установки драйвера и перезагрузки ПК, прибор будет готов к работе. Наверх
