АТА-2502 Клещи токовые

 Ваша корзина пуста

Токовые клещи-адаптер. Измерение постоянного (100 мА...1000 А) и переменного (40... 400 Гц) (100 мА...1000 А) тока. Диаметр обхвата 33,5 мм. Базовая погрешность 1,5%. Питание 9 В. Габариты 190х64х33 мм. Вес 345 г.

Номер в Госреестре СИ: 42736-09
Снято с производства

Розничная цена (вкл. НДС):  недоступно

Самое экономичное решение при приобретении токовых клещей. Для работы достаточно иметь любой мультиметр или вольтметр, измеряющий постоянное и переменное напряжение в диапазонах 200 мВ и 2 В. При подключении адаптера к мультиметру результаты измерений отображаются на дисплее мультиметра, а подключив устройство к осциллографу, можно исследовать форму сигнала.
  • Датчик тока на эффекте Холла
  • Установка «0» встроенным регулятором

Технические параметры

  • Измерение постоянного тока в диапазоне 0...200 А с погрешностью ±(1,5%+1 А)
  • Измерение постоянного тока в диапазоне 0...1000 А с погрешностью ±(2%+5 А)
  • Измерение переменного тока в диапазоне 0...200 А с погрешностью ±(1,5%+1 А)
  • Измерение переменного тока в диапазоне 0...1000 А с погрешностью ±(2%+5 А)
  • Максимальный диаметр охватываемого проводника 33,5 мм
  • Частотный диапазон 40...400 Гц
  • Выходной сигнал: 1 мВ пост. на 1 А пост. тока; 1 мВ перем. на 1 А перем. тока
  • Индикатор разряда батареи
  • Питание 9 В
  • Масса 345 г
  • Габариты 190х64х33 мм

Стандартная комплектация

  • Токовые клещи-адаптер
  • Эксплуатационный документ

Дополнительная комплектация

  • Для работы необходим любой вольтметр (мультиметр), измеряющий постоянное и переменное напряжение в диапазонах 200 мВ и 2 В
  • Универсальный набор АСА-2907 для работы с токовыми клещами
Загрузить в PDF

Органы управления токовых клещей АТА-2500, АТА-2502

Органы управления токовых клещей АТА-2500, АТА-2502

  1. Трансформатор с разъемным магнитопроводом
  2. Рычаг для открывания клещей
  3. Регулятор установки нуля или кнопка ZERO (при измерении постоянного тока)
  4. Индикатор разряда батареи
  5. Индикатор включения питания
  6. Переключатель режимов работы
  7. Штекера проводов выхода
Загрузить в PDF

Измерение силы переменного тока токовыми клещами АТА-2500 и АТА-2502

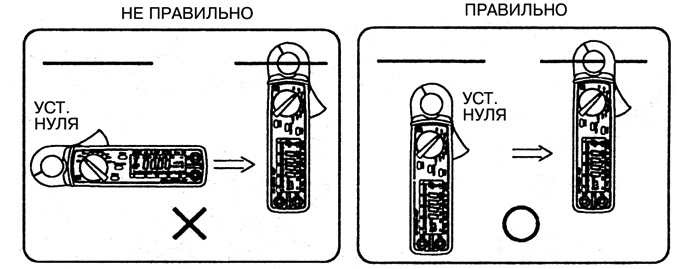

ВНИМАНИЕ! В связи с высокой чувствительностью прибора, во избежание помех со стороны внешних магнитных полей установка 0 и измерения силы постоянного тока должны производиться при одной и той же ориентации прибора.


1. Установите диапазон измерения клещей в соответствии с предполагаемой величиной измеряемого тока.

2. При измерении силы постоянного тока для установки нулевого отсчета на выходе клещей нажмите кнопку ZERO или поверните поворотный регулятор до охвата провода с током.

3. Подключите штекера проводов выхода к внешнему милливольтметру или мультиметру. Установите предел измерения милливольтметра или мультиметра в соответствии с предполагаемой величиной измеряемого тока и выбранным диапазоном измерения клещей.

4. Нажатием рычага откройте клещи и полностью сомкните их вокруг измеряемого провода. Воздушный зазор между щечками клещей недопустим.

5. Прочитайте на дисплее милливольтметра или мультиметра значение напряжения и рассчитайте величину тока с использованием коэффициента преобразования для выбранного предела измерений клещей.

Примечание: Разъемный сердечник может сохранять остаточную намагниченность и в некоторых случаях регулировки с помощью поворотного регулятора или кнопки ZERO может оказаться недостаточно. В этом случае несколько раз поменяйте направление измеряемого тока или несколько раз откройте и закройте сердечник.

Статьи о продукции АКТАКОМ

Токовые клещи как инструмент массовых электрических измерений

За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не «диковинным» прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АТА-2500, 2502, АТК-2ххх руководство по эксплуатации
      Редакция: 190626 | Дата изменения: 23.11.2020
    Наверх

    Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    АТА-2500, 2502, АТК-2ххх руководство по эксплуатации
    Редакция: 190626 | Дата изменения: 23.11.2020
    		Читать/Загрузить

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Таблицы погрешностей

    Распечатать таблицы с указанием поверяемых значений (точек)

    Печать

    Постоянный ток

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    200 А Не задано ±(1.5%+1 е.м.р.) ±3 А А
    1000 А Не задано ±(2%+5 е.м.р.) ±20 А А

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    200 А Не задано ±(1.5%+1 е.м.р.) ±3 А 19.7 А 20 А (10% диапазона) 20.3 А
    98.5 А 100 А (50% диапазона) 101.5 А
    177.3 А 180 А (90% диапазона) 182.7 А
    1000 А Не задано ±(2%+5 е.м.р.) ±20 А 98 А 100 А (10% диапазона) 102 А
    490 А 500 А (50% диапазона) 510 А
    882 А 900 А (90% диапазона) 918 А

    Переменный ток

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    200 А Не задано ±(1.5%+1 е.м.р.) ±3 А А
    1000 А Не задано ±(2%+5 е.м.р.) ±20 А А

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    200 А Не задано ±(1.5%+1 е.м.р.) ±3 А 19.7 А 20 А (10% диапазона) 20.3 А
    98.5 А 100 А (50% диапазона) 101.5 А
    177.3 А 180 А (90% диапазона) 182.7 А
    1000 А Не задано ±(2%+5 е.м.р.) ±20 А 98 А 100 А (10% диапазона) 102 А
    490 А 500 А (50% диапазона) 510 А
    882 А 900 А (90% диапазона) 918 А

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
