АСМ-2154 Клещи токовые

Ваша корзина пуста

Диаметр захвата 22,3 мм. TrueRMS (40 Гц-1 кГц). Ток утечки 100 мкА-400 мА. Переменный ток 10 мА-120 А. Постоянное напряжение 0,1 мВ - 600 В. Переменное напряжение 1 мВ-600 В, Сопротивление 0,1 Ом-40 МОм. Режим тестирования диодов и прозвонки цепи. Удержание показаний. Относительные измерения. Базовая погрешность 1,5%. ЖКИ 3 3/4 разряда (4000 отсчетов). Питание 2 х 1,5 В. Габариты 191х 64,5 х 36,1 мм. Масса 251 г.


True RMS

Розничная цена (вкл. НДС):  19 998,00 руб.

В корзину  Быстрый заказ
  • TrueRMS при измерении переменного тока (ACA) и напряжения (ACV)
  • Частотный диапазон 40 Гц…1 кГц
  • Два диапазона измерения тока утечки: 40 мА, 400 мА
  • Индикатор выхода за границы диапазона (OL)
  • Скорость измерения 3 изм./с
  • Входной импеданс при измерении ACV и DCV: 10 МОм
  • Автоматический и ручной выбор диапазонов измерения
  • Функция удержания показаний
  • Режим относительных измерений
  • Автоматическая смена полярности
  • Режим тестирования диодов
  • Прозвонка неразрывности цепи (звуковой сигнал <10 Ом)
  • Защита от перегрузки на всех диапазонах
  • Диаметр охвата 22,3 мм
  • Категория электробезопасности IEC 1010 CATIII 600V
  • Высококонтрастный 3¾ разрядный ЖКИ (4000 отсчетов)
  • Рабочая температура 0 …50 °С
  • Габаритные размеры 191 х 64,5 х 36,1 мм
  • Питание 3 В (2 батареи 1,5 В)
  • Масса 251 г

Технические параметры

Диапазон
Разрешение Точность Защита
Измерение переменного тока (TrueRMS, 50/60 Гц)
ACA Leakage 0,1…40 мА 0,01 мА ±(1,5% + 3 е.м.р.) AC 120 А
400 мА 0,1 мА
ACA 0,01…40 A 10 мА ±(1,5% + 3 е.м.р.)
100 A 0,1 А
120 A 0,1 А ±(3,0% + 3 е.м.р.)
Измерение постоянного напряжения
DCV 400 мВ 0,1 мВ ±(0,5% + 2 е.м.р.) DС 600 В
4 В 0,001 В ±(1,0% + 2 е.м.р.)
40 В 0,01 В
400 В 0,1 В
600 В 1 В
Измерение переменного напряжения (TrueRMS, 50/60 Гц)
ACV 4 В 0,001 В ±(1,2% + 5 е.м.р.) AС 800 В
40 В 0,01 В
400 В 0,1 В
600 В 1 В
Измерение сопротивления
Ohms 400 Ом 0,1 Ом ±(1,0% + 5 е.м.р.) AС/DV 400 В
4 кОм 1 Ом
40 кОм 10 Ом
400 кОм 100 Ом
4 МОм 1 кОм ±(2,0% + 2 е.м.р.)
40 МОм 10 кОм ±(3,5% + 5 е.м.р.)

Стандартная комплектация

  • Токовые клещи

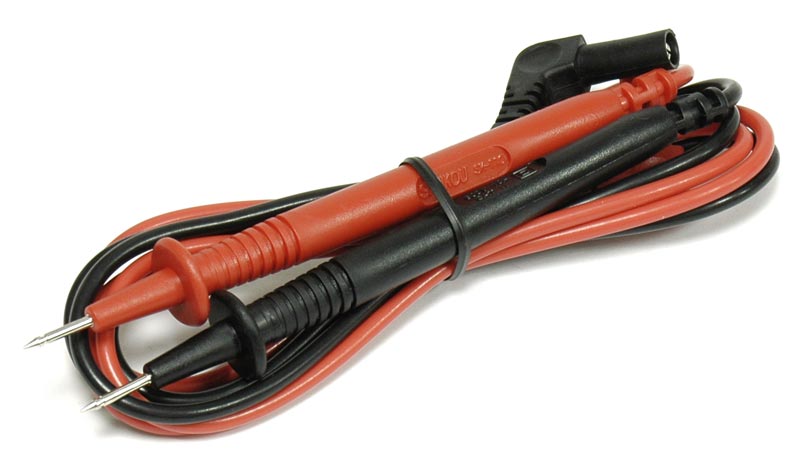

  • Тестовые провода - 2 шт
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Насадка-пробник АСА-2366
  • Миниклипса АСА-2554
Загрузить в PDF

Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ АСМ-2154

1. Описание органов управления

Органы управления АСМ-2154

Рис. 1.

  1. Разъемный магнитопровод
  2. Рычаг раскрытия губок магнитопровода
  3. Индикатор режимов измерений
  4. Переключатель режимов измерений
  5. Кнопка RANGE – фиксация диапазонов измерений
  6. Кнопка H – удержание показаний
  7. Кнопка FUNC – выбор режима DC/AC для напряжения
  8. Кнопка REL – вход/выход из режима относительных измерений
  9. ЖКИ
  10. Входные разъёмы «COM» и «VΩ»
  11. Крышка батарейного отсека

Основные символы и обозначения

Символы Описание
Индикация режима измерения напряжения постоянного тока
~ Индикация режима измерения напряжения или силы переменного тока
HOLD Индикация режима удержания показаний
REL Индикация режима относительных измерений
Индикация разряда батареи
AUTO Индикация режима автоматического выбора диапазона измерения
Индикация режима «прозвонки»
mV, V Индикация единиц измерения напряжения
Ω, KΩ, MΩ Индикация единиц измерения сопротивления
Индикация режима тестирования диодов
Индикация отрицательных значений напряжения или силы постоянного тока
mA, A Индикация единиц измерения тока

Отсоедините тестовые щупы от прибора и любых источников напряжения. Открутите винты крепления крышки батарейного отсека и аккуратно снимите ее. Установите новые батареи в батарейный отсек, соблюдая полярность. Закройте крышку батарейного отсека и зафиксируйте ее винтами. Прибор готов к работе.

ВНИМАНИЕ! Когда напряжение батарей становится ниже рабочего, на дисплее появляется символ . Батареи должны быть заменены, в противном случае точность показаний прибора не гарантируется, а неверные показания могут привести к поражению оператора током.

3.1. Измерение напряжения постоянного / переменного тока

  1. Вставьте черный провод в разъем «COM».
  2. Вставьте красный провод в разъем «VΩ».
  3. Переключатель выбора режима измерения (4) установите в положение «V», соответствующее режиму измерения напряжения постоянного или переменного тока.
  4. Для перехода в режим измерения напряжения постоянного тока, убедитесь, что переключатель выбора режима измерения (4) установлен в положение «V» и нажатием кнопки FUNC (4) добейтесь отображения на экране символов «».
  5. Для перехода в режим измерения напряжения переменного тока, убедитесь, что переключатель выбора режима измерения (4) установлен в положение «V» и нажатием кнопки FUNC (4) добейтесь отображения на экране символов «~».
  6. Если на экране отображаются символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.
  7. Находясь в режиме автоматического выбора диапазона, нажмите кнопку RANGE (5) для фиксации текущего диапазона.

3.2. Измерение сопротивления

  1. Вставьте черный провод в разъем «COM».
  2. Вставьте красный провод в разъем «VΩ».
  3. Переключатель выбора режима измерения (4) установите в положение «Ω», соответствующее режиму измерения сопротивления.
  4. Если на экране отображаются символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.
  5. Находясь в режиме автоматического выбора диапазона, нажмите кнопку RANGE (5) для фиксации текущего диапазона.

3.3. Проверка целостности электрической цепи («прозвонка»)

  1. Вставьте черный провод в разъем «COM».
  2. Вставьте красный провод в разъем «VΩ».
  3. Переключатель выбора режима измерения (4) установите в положение «», соответствующее режиму прозвонки цепи и на экране отобразится .
  4. Если измеренное значение сопротивления меньше 10 Ом, то раздастся звуковой сигнал.

3.4. Тестирование диодов

  1. Вставьте черный провод в разъем «COM».
  2. Вставьте красный провод в разъем «VΩ»
  3. Переключатель выбора режима измерения (4) установите в положение «», соответствующее режиму тестирования диодов и на экране отобразится .
  4. Подключите щуп красного цвета со стороны анода, а чёрного – со стороны катода (прямой тест).

прямой тест диодов

Рис. 2.

Значение падения напряжения на p-n переходе отображается на ЖКИ. При неисправности диода на дисплее отобразится «0.000» или значение близкое к «0.000» (пробой диода) или «OL» (обрыв в диоде).

Поменяйте полярность подключения (обратный тест).

обратный тест диодов

Рис. 3.

Если тестируемый диод исправлен, на экране отобразится «OL». Если диод неисправен, то на экране отобразится «0.000» или другие значения.

Для правильного тестирования диода обязательно используйте обе процедуры (прямое и обратное тестирование).

3.5. Измерение силы переменного тока

  1. Для измерения малых токов и токов утечки переключатель выбора режима измерения (4) установите в положение «40 mA/400 mA».
  2. Для измерения больших значений токов переключатель выбора режима измерения (4) установите в положение «40 A/120 A».
  3. Нажмите рычаг (2), чтобы открыть магнитопровод (1) клещей. Замкните магнитопровод (1) вокруг проводника таким образом, чтобы проводник с протекающим током находился в середине токового зажима. Измеренные показания появятся на экране.
  4. Если на экране отображаются символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.
  5. Находясь в режиме автоматического выбора диапазона, нажмите кнопку RANGE (5) для фиксации текущего диапазона.

Если по проводнику не протекает переменный ток, т.е. на входе нет сигнала ACA, на дисплее могут отображаться несколько отсчетов (например, 0,02 мА, 0,03 мА ...), это нормальное состояние, и оно не влияет на значение измерения.

3.6. Режим относительных измерений

  1. При проведении измерений переменного тока, постоянного и переменного напряжений и сопротивлений прибор запомнит последние измеренные значения. Нажмите кнопку REL (8) и на ЖК-дисплее отобразится нулевое значение и символы «REL».
  2. Из текущих измеренных значений будут автоматически вычитаться последние измеренные значения и новые значения будут отображаться на дисплее.
  3. Для выхода из функции относительных измерений повторно нажмите кнопку REL (8) и с ЖК-дисплея исчезнут символы «REL».

3.7. Удержание данных

  1. Для фиксации текущего показания на дисплее, находясь в режимах измерения необходимо нажать кнопку H (6). При этом на экране будут отображаться символы «HOLD».
  2. Для выхода из режима удержания данных необходимо повторно нажать кнопку H (6). Символы «HOLD» исчезнут с экрана.

Вопросы и ответы

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.
