АСМ-2311 Клещи токовые

 Ваша корзина пуста

Токоизмерительные клещи переменного тока + мультиметр. Охват 55 мм. ЖКИ с подсветкой, 4 000 отсчётов. Пост. / перем. напряжение 0,1 мВ...1000 В ±(0,5%+4 / 1,0%+4); перем. ток 100 мА...1000 А ±(2,5%+5); сопротивление 0,1 Ом...40 МОм ±(1,0%+2); ёмкость 0,01 нФ...100 мкФ ±(3,0%+5); частота 0,001 Гц...10 МГц ±(1,2%+2); тест диодов; прозвонка. HOLD. Автоотключение. Индикатор разряда. Кейс для переноски. Защита CAT IV 600V, CAT III 1000V. Питание 9 В "Крона". Размеры 270х107х50 мм. Масса 554 г.

Номер в Госреестре СИ: 50590-12
Снято с производства

Розничная цена (вкл. НДС):  недоступно

Профессиональные токоизмерительные клещи переменного тока АСМ-2311 представляют собой многофункциональный прибор с магнитопроводом большого охвата и особой формы для работы в пучках и труднодоступных местах.

  • ЖКИ 4000 отсчётов, подсветка
  • Охват 55 мм!
  • Базовая погрешность 0,5%
  • Функция удержания текущих значений (HOLD)
  • Электронная защита от перегрузки
  • Индикатор разряда батарей / Автоотключение питания
  • Высокая категория защиты CAT IV 600 В / CAT III 1000 В

Технические характеристики

Функция Диапазон Погрешность
Переменный ток
1000 А
±(2,5% + 5 е.м.р.)
Постоянное напряжения
1000 В
±(1,0% + 4 е.м.р.)
Переменное напряжение
1000 В
±(0,5% + 4 е.м.р.)
Сопротивление
40 МОм
±(1,0% + 2 е.м.р.)
Ёмкость
100 мкФ
±(3,0% + 5 е.м.р.)
Частота
10 МГц
±(1,2% + 2 е.м.р.)
Прозвонка цепи
да
-
Тест диодов
да
-

Общие характеристики

  • Габаритные размеры: 270х107х50 мм
  • Масса: 554 г
  • Габаритные размеры в упаковочной таре 150х70х280, вес 0,8 кг.

Стандартная комплектация

  • Токовые клещи
  • Тестовые щупы
  • Кейс для переноски
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Насадка-пробник АСА-2366
  • Миниклипса АСА-2554
АСМ-2311 Клещи токовые - Входные разъёмы
АСМ-2311 Клещи токовые - Входные разъёмы
Увеличить
АСМ-2311 Клещи токовые - Кнопки управления
АСМ-2311 Клещи токовые - Кнопки управления
Увеличить

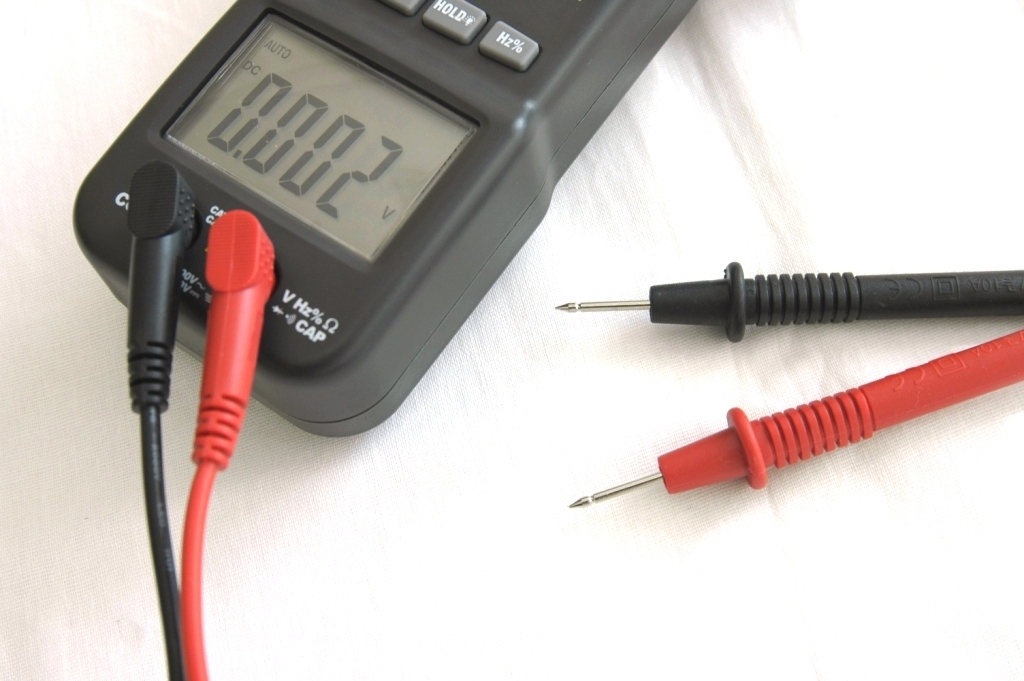

АСМ-2311 Клещи токовые - Подключение щупов
АСМ-2311 Клещи токовые - Подключение щупов
Увеличить
АСМ-2311 Клещи токовые - Вид сзади
АСМ-2311 Клещи токовые - Вид сзади
Увеличить
АСМ-2311 Клещи токовые - Комплектация
АСМ-2311 Клещи токовые - Комплектация
Увеличить
АСМ-2311 Клещи токовые - Измерение переменного тока
АСМ-2311 Клещи токовые - Измерение переменного тока
Увеличить
АСМ-2311 Клещи токовые - Измерение переменного напряжения
АСМ-2311 Клещи токовые - Измерение переменного напряжения
Увеличить
АСМ-2311 Клещи токовые - Измерение ёмкости
АСМ-2311 Клещи токовые - Измерение ёмкости
Увеличить
АСМ-2311 Клещи токовые - Прозвонка цепи
АСМ-2311 Клещи токовые - Прозвонка цепи
Увеличить
АСМ-2311 Клещи токовые - Измерение напряжения постоянного тока
АСМ-2311 Клещи токовые - Измерение напряжения постоянного тока
Увеличить
АСМ-2311 Клещи токовые - Прозвонка диода
АСМ-2311 Клещи токовые - Прозвонка диода
Увеличить
АСМ-2311 Клещи токовые - Прозвонка диода
АСМ-2311 Клещи токовые - Прозвонка диода
Увеличить
АСМ-2311 Клещи токовые - Измерение частоты
АСМ-2311 Клещи токовые - Измерение частоты
Увеличить
АСМ-2311 Клещи токовые - Измерение сопротивления
АСМ-2311 Клещи токовые - Измерение сопротивления
Увеличить

Статьи о продукции АКТАКОМ

Токовые клещи как инструмент массовых электрических измерений

За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не «диковинным» прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.

Решения АКТАКОМ для оснащения электротехнических лабораторий

В этой статье рассматривается ряд надежных и современных приборов АКТАКОМ, с помощью которых можно самостоятельно проводить периодическую профилактику и диагностику электросетей, заблаговременно обнаружить различного рода дефекты и устранить причину их возникновения. Грамотное обслуживание, периодические замеры показаний электроприборов и силовых линий с помощью приборов АКТАКОМ — залог бесперебойной, безопасной и безаварийной работы любого электрооборудования и систем электроснабжения.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Где найти методику поверки для прибора?
  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АСМ-2311 паспорт изделия
      Включает методику поверки | Редакция: 210127 | Дата изменения: 08.02.2021
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    АСМ-2311 паспорт изделия
    Включает методику поверки | Редакция: 210127 | Дата изменения: 08.02.2021
    		Читать/Загрузить

    Таблицы погрешностей

    Распечатать таблицы с указанием поверяемых значений (точек)

    Печать

    Постоянное напряжение

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    4 В 0.001 В ±(0.5%+3 е.м.р.) ±0.022995 В В
    40 В 0.01 В ±(0.5%+3 е.м.р.) ±0.22995 В В
    400 В 0.1 В ±(0.5%+3 е.м.р.) ±2.2995 В В
    1000 В 1 В ±(0.5%+3 е.м.р.) ±7.995 В В

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    4 В 0.001 В ±(0.5%+3 е.м.р.) ±0.022995 В 0.395 В 0.4 В (10% диапазона) 0.405 В
    1.987 В 2 В (50% диапазона) 2.013 В
    3.579 В 3.6 В (90% диапазона) 3.621 В
    40 В 0.01 В ±(0.5%+3 е.м.р.) ±0.22995 В 3.95 В 4 В (10% диапазона) 4.05 В
    19.87 В 20 В (50% диапазона) 20.13 В
    35.79 В 36 В (90% диапазона) 36.21 В
    400 В 0.1 В ±(0.5%+3 е.м.р.) ±2.2995 В 39.5 В 40 В (10% диапазона) 40.5 В
    198.7 В 200 В (50% диапазона) 201.3 В
    357.9 В 360 В (90% диапазона) 362.1 В
    1000 В 1 В ±(0.5%+3 е.м.р.) ±7.995 В 96.5 В 100 В (10% диапазона) 103.5 В
    494.5 В 500 В (50% диапазона) 505.5 В
    892.5 В 900 В (90% диапазона) 907.5 В

    Переменное напряжение

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    0.4 В 0.0001 В ±(1%+8 е.м.р.) ±0.004799 В В
    4 В 0.001 В ±(1%+4 е.м.р.) ±0.04399 В В
    40 В 0.01 В ±(1%+4 е.м.р.) ±0.4399 В В
    400 В 0.1 В ±(1%+4 е.м.р.) ±4.399 В В
    1000 В 1 В ±(1%+4 е.м.р.) ±13.99 В В

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    0.4 В 0.0001 В ±(1%+8 е.м.р.) ±0.004799 В 0.0388 В 0.04 В (10% диапазона) 0.0412 В
    0.1972 В 0.2 В (50% диапазона) 0.2028 В
    0.3556 В 0.36 В (90% диапазона) 0.3644 В
    4 В 0.001 В ±(1%+4 е.м.р.) ±0.04399 В 0.392 В 0.4 В (10% диапазона) 0.408 В
    1.976 В 2 В (50% диапазона) 2.024 В
    3.56 В 3.6 В (90% диапазона) 3.64 В
    40 В 0.01 В ±(1%+4 е.м.р.) ±0.4399 В 3.92 В 4 В (10% диапазона) 4.08 В
    19.76 В 20 В (50% диапазона) 20.24 В
    35.6 В 36 В (90% диапазона) 36.4 В
    400 В 0.1 В ±(1%+4 е.м.р.) ±4.399 В 39.2 В 40 В (10% диапазона) 40.8 В
    197.6 В 200 В (50% диапазона) 202.4 В
    356 В 360 В (90% диапазона) 364 В
    1000 В 1 В ±(1%+4 е.м.р.) ±13.99 В 95 В 100 В (10% диапазона) 105 В
    491 В 500 В (50% диапазона) 509 В
    887 В 900 В (90% диапазона) 913 В

    Переменный ток

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    40 А 0.01 А ±(4%+10 е.м.р.) ±1.6996 А А
    400 А 0.1 А ±(4%+5 е.м.р.) ±16.496 А А
    1000 А 1 А ±(4%+4 е.м.р.) ±43.96 А А

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    40 А 0.01 А ±(4%+10 е.м.р.) ±1.6996 А 3.74 А 4 А (10% диапазона) 4.26 А
    19.1 А 20 А (50% диапазона) 20.9 А
    34.46 А 36 А (90% диапазона) 37.54 А
    400 А 0.1 А ±(4%+5 е.м.р.) ±16.496 А 37.9 А 40 А (10% диапазона) 42.1 А
    191.5 А 200 А (50% диапазона) 208.5 А
    345.1 А 360 А (90% диапазона) 374.9 А
    1000 А 1 А ±(4%+4 е.м.р.) ±43.96 А 92 А 100 А (10% диапазона) 108 А
    476 А 500 А (50% диапазона) 524 А
    860 А 900 А (90% диапазона) 940 А

    Частота

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    5 Гц 0.001 Гц ±(1.5%+5 е.м.р.) ±0.079985 Гц Гц
    50 Гц 0.01 Гц ±(1.2%+2 е.м.р.) ±0.61988 Гц Гц
    500 Гц 0.1 Гц ±(1.2%+2 е.м.р.) ±6.1988 Гц Гц
    5 кГц 0.001 кГц ±(1.2%+2 е.м.р.) ±0.061988 кГц кГц
    50 кГц 0.01 кГц ±(1.2%+2 е.м.р.) ±0.61988 кГц кГц
    500 кГц 0.1 кГц ±(1.2%+2 е.м.р.) ±6.1988 кГц кГц
    5 МГц 0.001 МГц ±(1.5%+10 е.м.р.) ±0.084985 МГц МГц
    10 МГц 0.01 МГц ±(1.5%+10 е.м.р.) ±0.24985 МГц МГц

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    5 Гц 0.001 Гц ±(1.5%+5 е.м.р.) ±0.079985 Гц 0.4875 Гц 0.5 Гц (10% диапазона) 0.5125 Гц
    2.4575 Гц 2.5 Гц (50% диапазона) 2.5425 Гц
    4.4275 Гц 4.5 Гц (90% диапазона) 4.5725 Гц
    50 Гц 0.01 Гц ±(1.2%+2 е.м.р.) ±0.61988 Гц 4.92 Гц 5 Гц (10% диапазона) 5.08 Гц
    24.68 Гц 25 Гц (50% диапазона) 25.32 Гц
    44.44 Гц 45 Гц (90% диапазона) 45.56 Гц
    500 Гц 0.1 Гц ±(1.2%+2 е.м.р.) ±6.1988 Гц 49.2 Гц 50 Гц (10% диапазона) 50.8 Гц
    246.8 Гц 250 Гц (50% диапазона) 253.2 Гц
    444.4 Гц 450 Гц (90% диапазона) 455.6 Гц
    5 кГц 0.001 кГц ±(1.2%+2 е.м.р.) ±0.061988 кГц 0.492 кГц 0.5 кГц (10% диапазона) 0.508 кГц
    2.468 кГц 2.5 кГц (50% диапазона) 2.532 кГц
    4.444 кГц 4.5 кГц (90% диапазона) 4.556 кГц
    50 кГц 0.01 кГц ±(1.2%+2 е.м.р.) ±0.61988 кГц 4.92 кГц 5 кГц (10% диапазона) 5.08 кГц
    24.68 кГц 25 кГц (50% диапазона) 25.32 кГц
    44.44 кГц 45 кГц (90% диапазона) 45.56 кГц
    500 кГц 0.1 кГц ±(1.2%+2 е.м.р.) ±6.1988 кГц 49.2 кГц 50 кГц (10% диапазона) 50.8 кГц
    246.8 кГц 250 кГц (50% диапазона) 253.2 кГц
    444.4 кГц 450 кГц (90% диапазона) 455.6 кГц
    5 МГц 0.001 МГц ±(1.5%+10 е.м.р.) ±0.084985 МГц 0.4825 МГц 0.5 МГц (10% диапазона) 0.5175 МГц
    2.4525 МГц 2.5 МГц (50% диапазона) 2.5475 МГц
    4.4225 МГц 4.5 МГц (90% диапазона) 4.5775 МГц
    10 МГц 0.01 МГц ±(1.5%+10 е.м.р.) ±0.24985 МГц 0.885 МГц 1 МГц (10% диапазона) 1.115 МГц
    4.825 МГц 5 МГц (50% диапазона) 5.175 МГц
    8.765 МГц 9 МГц (90% диапазона) 9.235 МГц

    Сопротивление

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    400 Ом 0.1 Ом ±(1%+4 е.м.р.) ±4.399 Ом Ом
    4 кОм 0.001 кОм ±(1%+2 е.м.р.) ±0.04199 кОм кОм
    40 кОм 0.01 кОм ±(1%+2 е.м.р.) ±0.4199 кОм кОм
    400 кОм 0.1 кОм ±(1%+2 е.м.р.) ±4.199 кОм кОм
    4 МОм 0.001 МОм ±(1.5%+3 е.м.р.) ±0.062985 МОм МОм
    40 МОм 0.01 МОм ±(2%+3 е.м.р.) ±0.8298 МОм МОм

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    400 Ом 0.1 Ом ±(1%+4 е.м.р.) ±4.399 Ом 39.2 Ом 40 Ом (10% диапазона) 40.8 Ом
    197.6 Ом 200 Ом (50% диапазона) 202.4 Ом
    356 Ом 360 Ом (90% диапазона) 364 Ом
    4 кОм 0.001 кОм ±(1%+2 е.м.р.) ±0.04199 кОм 0.394 кОм 0.4 кОм (10% диапазона) 0.406 кОм
    1.978 кОм 2 кОм (50% диапазона) 2.022 кОм
    3.562 кОм 3.6 кОм (90% диапазона) 3.638 кОм
    40 кОм 0.01 кОм ±(1%+2 е.м.р.) ±0.4199 кОм 3.94 кОм 4 кОм (10% диапазона) 4.06 кОм
    19.78 кОм 20 кОм (50% диапазона) 20.22 кОм
    35.62 кОм 36 кОм (90% диапазона) 36.38 кОм
    400 кОм 0.1 кОм ±(1%+2 е.м.р.) ±4.199 кОм 39.4 кОм 40 кОм (10% диапазона) 40.6 кОм
    197.8 кОм 200 кОм (50% диапазона) 202.2 кОм
    356.2 кОм 360 кОм (90% диапазона) 363.8 кОм
    4 МОм 0.001 МОм ±(1.5%+3 е.м.р.) ±0.062985 МОм 0.391 МОм 0.4 МОм (10% диапазона) 0.409 МОм
    1.967 МОм 2 МОм (50% диапазона) 2.033 МОм
    3.543 МОм 3.6 МОм (90% диапазона) 3.657 МОм
    40 МОм 0.01 МОм ±(2%+3 е.м.р.) ±0.8298 МОм 3.89 МОм 4 МОм (10% диапазона) 4.11 МОм
    19.57 МОм 20 МОм (50% диапазона) 20.43 МОм
    35.25 МОм 36 МОм (90% диапазона) 36.75 МОм

    Ёмкость

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    40 нФ 0.01 нФ ±(5%+100 е.м.р.) ±2.9995 нФ нФ
    400 нФ 0.1 нФ ±(3%+5 е.м.р.) ±12.497 нФ нФ
    4 мкФ 0.001 мкФ ±(3.5%+5 е.м.р.) ±0.144965 мкФ мкФ
    40 мкФ 0.01 мкФ ±(3.5%+5 е.м.р.) ±1.44965 мкФ мкФ
    100 мкФ 0.1 мкФ ±(5%+5 е.м.р.) ±5.495 мкФ мкФ

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    40 нФ 0.01 нФ ±(5%+100 е.м.р.) ±2.9995 нФ 2.8 нФ 4 нФ (10% диапазона) 5.2 нФ
    18 нФ 20 нФ (50% диапазона) 22 нФ
    33.2 нФ 36 нФ (90% диапазона) 38.8 нФ
    400 нФ 0.1 нФ ±(3%+5 е.м.р.) ±12.497 нФ 38.3 нФ 40 нФ (10% диапазона) 41.7 нФ
    193.5 нФ 200 нФ (50% диапазона) 206.5 нФ
    348.7 нФ 360 нФ (90% диапазона) 371.3 нФ
    4 мкФ 0.001 мкФ ±(3.5%+5 е.м.р.) ±0.144965 мкФ 0.381 мкФ 0.4 мкФ (10% диапазона) 0.419 мкФ
    1.925 мкФ 2 мкФ (50% диапазона) 2.075 мкФ
    3.469 мкФ 3.6 мкФ (90% диапазона) 3.731 мкФ
    40 мкФ 0.01 мкФ ±(3.5%+5 е.м.р.) ±1.44965 мкФ 3.81 мкФ 4 мкФ (10% диапазона) 4.19 мкФ
    19.25 мкФ 20 мкФ (50% диапазона) 20.75 мкФ
    34.69 мкФ 36 мкФ (90% диапазона) 37.31 мкФ
    100 мкФ 0.1 мкФ ±(5%+5 е.м.р.) ±5.495 мкФ 9 мкФ 10 мкФ (10% диапазона) 11 мкФ
    47 мкФ 50 мкФ (50% диапазона) 53 мкФ
    85 мкФ 90 мкФ (90% диапазона) 95 мкФ

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    © АКТАКОМ, 2000-2024. E-mail: aktakom.mail@aktakom.ru • Политика конфиденциальности
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
