Токоизмерительные клещи переменного тока + ваттметр (1-ф./3-ф. симм.). Охват 55 мм. ЖКИ с подсветкой и аналоговой шкалой (41 сегм.), 9999 отсчётов. True RMS. Перем. напряжение 750 В ±(1,2%+5); перем. ток 1000 А ±(2,0%+5); акт., реакт. и полная мощность 750 кВт/кВА/квар ±(3,0%+5 / 3%+5 / 4%+5); коэф. мощности 0,3...1 ±(2,0+20); фазовый угол 0...90° ±(2,0°); частота 20...200 Гц ±(0,5%+5); энергия 1...9999 кВтч ±(3,0%+2). Бесконтактный детектор напряжения (NCV). Удержание тек./Min/Max значений. Автовыбор диапазонов. Индикатор перегрузки, автоотключение. Память 99 ячеек. Интерфейс USB. Кабель USB. Кейс для переноски. Защита CAT IV 600V, CAT III 1000V. Питание 9 В "Крона". Размеры 295х100х46 мм. Масса 537 г.

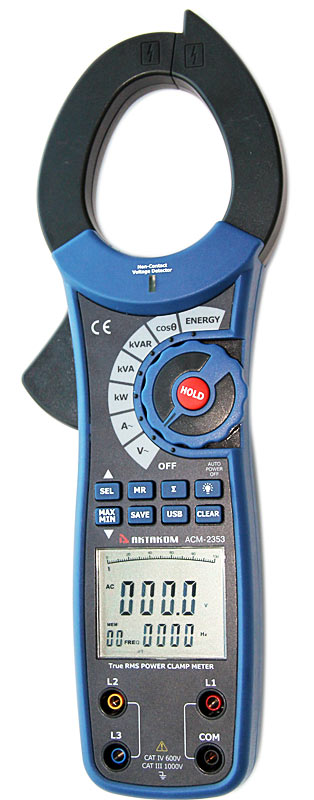

Профессиональные токоизмерительные клещи-ваттметр переменного (True RMS) тока АСМ-2353 для однофазных и трёхфазных сбалансированных нагрузок со встроенной памятью, функцией бесконтактного определения напряжения и USB-интерфейсом.
Кнопка MR. Однократное нажатие включает режим регистрации показаний.
Кнопка выбора фазы и суммирования мощностей. В режиме MR выбирает одно из сохранённых ранее показаний. Удержание в течение 2 секунд включает режим 3P3W (3-фазная 3-х проводная сеть).
Кнопка регистрации максимального и минимального показаний при измерении напряжения, тока, активной мощности и полной мощности. В режиме суммирования мощностей циклически переключает отображение активной мощности, сумму реактивной мощности, сумму коэффициентов мощности и сумму полных мощностей. В режиме MR выбирает одно из сохранённых ранее показаний.
Кнопка SAVE. Однократное нажатие сохраняет текущее показание, при этом звучит звуковой сигнал, а счётчик слева от дополнительной экранной области увеличивает значение на 1. Можно сохранить до 99 показаний.
ЖКИ
Входной разъём L2 (измерение второй фазы)
Входной разъём L3 (измерение третьей фазы)
Входной разъём COM
Входной разъём L1 (измерение первой фазы)
Кнопка USB. Включает режим отправки данных на компьютер.
Кнопка CLEAR. При измерении активной мощности нажатие и удержание кнопки в течение 1 секунды сбрасывает время и перезапускает его отсчёт. При измерениях других параметров нажатие и удержание в течение 1 секунды кнопки стирает сохранённые показания.
Кнопка включения/выключения подсветки дисплея.
Кнопка суммирования текущих результатов измерений
Кнопка удержания показаний на экране в любом режиме работы прибора.
Переключатель выбора функции.
Индикатор бесконтактного детектора напряжения.
Загрузить в PDF
Измерение переменного напряжения и частоты с помощью токовых клещей АСМ-2353
Для измерения переменного напряжения и частоты подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:
Подключите красный, желтый и синий измерительные провода к входным разъёмам L1, L2, L3, а чёрный – ко входному разъёму COM.
Переведите ручку выбора функции в положение V, соответствующее измерению напряжения и частоты.
Подсоедините красный, желтый и синий измерительные провода (входные разъёмы L1, L2, L3) к трём соответствующим фазам цепи под напряжением, а чёрный измерительный провод (входной разъём COM) – к соответствующему нейтральному проводу.
Нажмите SEL для выбора положения фазы, на экране отобразится символ соответствующей фазы. L1 означает первую фазу , L2 – вторую , L3 – третью .
На экране АСМ-2353 отобразятся эффективная величина напряжения и частота каждой фазы.
Если входное напряжение превышает 750 В эфф., на экране появится сообщение 0L.
Считайте с дисплея значение напряжения и частоты.
Загрузить в PDF
Измерение силы переменного тока и переменного напряжения с помощью токовых клещей-ваттметра АСМ-2353
Для измерения переменного тока и переменного напряжения подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:
Переведите ручку выбора функции в положение AAC.
Разведите губки АСМ-2353.
Отцентрируйте проводник внутри губок прибора, затем аккуратно сжимайте губки токовых клещей до их полного закрытия, при этом тестируемый проводник должен оставаться в центре. Модель АКТАКОМ АСМ-2353 может проводить измерения сразу только на одном проводнике. Смещение проводника относительно центра или зажатие нескольких проводников приведёт к искажению показаний.
В двух областях экрана будут показаны эффективные величины переменного тока и переменного напряжения.
Если входной ток превышает 1000 А эфф., на экране будет показано сообщение 0L.
Во время измерения в дополнительной экранной области отображается значение напряжения.
Загрузить в PDF
Регистрация максимальных и минимальных показаний при работе с токовыми клещами-ваттметром АСМ-2353
Поочерёдное нажатие кнопки «MAX/MIN» включает режим регистрации минимального или максимального показаний (только в режиме ручного выбора диапазона). В двух областях экрана токовых клещей АСМ-2353 будут показаны эффективные величины переменного тока и переменного напряжения.
Для выхода из режима регистрации максимальных/минимальных показаний удерживайте кнопку «MAX/MIN» в течение 2 секунд.
За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не «диковинным» прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.
Для чего предназначены разъемы L1, L2, L3 и COM на передней панели токовых клещей-ваттметра АСМ-2353?
Входные разъёмы L1, L2, L3 и входной разъём COM используются для подключений измерительных проводов при определении переменного напряжения, частоты, активной, реактивной и полной мощности.
Выбор фазы осуществляется с помощью кнопки SEL на передней панели прибора.

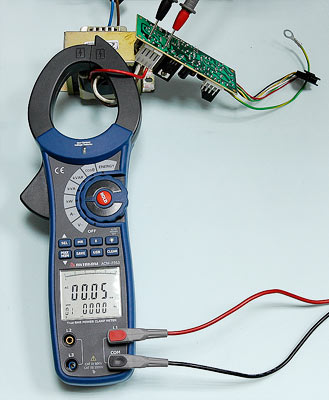

На рисунке ниже – пример подключения прибора при измерении активной мощности по схеме «3 фазы 4 провода».
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх
Имеется ли в АСМ-2353 индикатор активно-индуктивной или активно-емкостной нагрузки при измерении угла сдвига фаз?
Индикатора активно-индуктивной или активно-емкостной нагрузки в АСМ-2353 нет. Показания измерений фазового угла отображаются только в положительном диапазоне от 0 до 90 градусов. Наверх
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
