Токовые клещи-ваттметр. Измерение активной, реактивной и полной мощности (до 600 кВт) в одно- и трех-фазных сетях, постоянного и переменного (40...400 Гц) тока (10 мА...1000 А), постоянного и переменного напряжения (2 мВ...600 В), cos (φ), частоты (40 Гц...1 кГц), сопротивления, емкости, температуры (термопара К-типа). True RMS. Фиксация значений, диаметр до 42 мм. Двойной ЖКИ. Габариты 228x76x39 мм. Масса 465 г.
Номер в Госреестре СИ: 43841-10 Снято с производства
Этот многофункциональный прибор позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.
Технические параметры
Измерение постоянного/переменного напряжения 2 мВ...600 В, разрешение от 0,1 мВ
Входной импеданс 3 МОм
Измерение переменного тока 10 мА...1000 А (40...400 Гц)
Измерение постоянного тока 0,20 мкА...1000 мкА
Измерение истинного среднеквадратичного значения тока и напряжения (True RMS)
Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях в диапазоне до 600 кВт разрешением от 10 Вт
За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не «диковинным» прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.
Как это часто бывает, вопросы читателей журнала и коллег совпали, и сразу стало ясно: нужно описать проблему подробнее. Cos φ — как правильно измерить? В сети переменного тока, как известно, бывают различные виды нагрузок: активные и реактивные (емкостные и индуктивные). Определение типа нагрузки достигается измерением коэффициента мощности (cos φ). Правильное определение типа нагрузки и ряда ее параметров достаточно важно для возможности коррекции коэффициента мощности, что особенно актуально, например, при проектировании и эксплуатации мощных импульсных источников питания и исключения перегрузки нейтрального провода...
Как измерить напряжение переменного и постоянного токов с помощью токовых клещей АТК-2209, АСМ-2209?
Внимание! Максимальное входное напряжение не должно превышать 600В. Не пытайтесь произвести измерение напряжения выше указанного значения. Превышение этого значения может привести к электрошоку или повредить прибор. Если частота менее 40 Гц, на ЖК-дисплее появится символ Hz.
Установите поворотный переключатель в положение "V".
Вставьте черный измерительный кабель в разъем COM, красный в разъем V.
Подключите щупы измерительных кабелей параллельно к измеряемой линии.
Нужный диапазон измерений будет выбран прибором автоматически.
Прочитайте значения напряжения и частоты на дисплее прибора.
Как измерить силу переменного тока с помощью токовых клещей АТК-2209, АСМ-2209?
Установите поворотный переключатель в положение "∼A".
Нажмите рычаг магнитопровода для открытия клещей и полностью обхватите проводник. Следите за тем, чтобы между половинками магнитопровода не было зазора.
Как измерить мощность в трехфазной 3-проводной цепи (3φ3W) KW, HP, KVA, KVAR, PF и Ө с помощью токовых клещей АТК-2209, АСМ-2209?
Установите поворотный переключатель в положение “V”.
Удерживайте кнопку HOLD, затем, установите поворотный переключатель в положение “KW/KVA”, чтобы появился символ 3φ3W и WL12.
Вставьте черный измерительный кабель в разъем COM, красный в разъем V.
Выберите фазу (S или L2) и подключите к ней разъем COM на приборе при помощи черного провода.
К другой фазе (R или L1) подключите красный провод, идущий от разъема V.
К этой же фазе (R или L1) подключите магнитопровод прибора.
Прибор автоматически выберет нужный диапазон измерений.
Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание» для сохранения измеряемого значения. Появится символ WL23, что будет указанием для пользователя произвести следующие измерения.
Отключите измерительный провод, который был подключен к той же фазе, что и магнитопровод и подключите его к третьей фазе (T или L3).
Подключите к этой же фазе магнитопровод измерительного прибора.
Прибор автоматически выберет нужный диапазон измерений.
Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание» для сохранения измеряемого значения.
Прибор обработает результаты измерений (WL12 и WL23), и результат расчета будет показан на дисплее. Символ WL123 соответствуем показаниям мощности в трехфазной 3-проводной цепи 3φ3W и значение мощности сохраняется в память.
При желании прочитать детали этой единой записи, нажмите кнопку HOLD – «Удержание» для выбора желаемого показателя WL12 , WL23 или WL123 затем нажмите кнопку RANGE для выбора режима отображения данных на дисплее: KW+HP, KW+PF, KW+KVAR, KVA+θ или A+V.
Для справки: W3φ3W = WL12 + WL23
Установите поворотный переключатель в другое положение для выхода из данного режима и удалите сохраненные данные.
Внимание! Если пользователь выбрал какую-либо фазу в качестве COM, то этот выбор невозможно отменить в последующих измерениях. Например, если была выбрана фаза L2 (S), то именно эта фаза должна быть подключена к COM во время измерения WL12 (WRS) и WL23 (WST) в трехфазных несбалансированных измерениях 3-проводной цепи. В трехфазных несбалансированных измерениях 3-проводной цепи одна из измеренных мощностей WL12 (WRS) или WL23 (WST) может быть отрицательной. Поэтому пользователь должен убедиться, что все подключения выполнены правильно, чтобы получить корректные значения мощности.
Как измерить мощность в трехфазной 4-проводной цепи (3φ4W) KW, HP, KVA, KVAR, PF и Ө с помощью токовых клещей АТК-2209, АСМ-2209?
Установите поворотный переключатель в положение “V”.
Нажмите и удерживайте кнопку RANGE затем, установите поворотный переключатель в положение “KW/KVA” чтобы появился символ 3φ4W и WL1.
Вставьте измерительные провода во входные разъемы.
Подключите черный кабель к разъему COM прибора и к нейтрали.
Подключите красный провод от разъема V к первой фазе L1(R).
Обхватите размыкаемым магнитопроводм ту же фазу L1(R).
Прибор автоматически выберет необходимый диапазон измерений.
Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание», исчезнет символ WL1, а символ WL2 появится чтобы информировать пользователя, что далее следует произвести измерение на втором проводнике (фаза L2 или S).
Измерение мощности на втором проводнике WL2 (S) проводятся аналогично измерениям на первом проводнике: отключите красный измерительный провод от того проводника, на котором находится размыкаемый магнитопровод и подключите его ко второй фазе L2 (S), обхватите магнитопроводом этот проводник и проведите измерение. Черный измерительный провод от разъёма COM подключён к нейтрали.
Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание», исчезнет символ WL2, а символ WL3 появится чтобы информировать пользователя, что далее следует произвести измерение на третьем проводнике (фаза L3 или Т).
Далее аналогично повторите измерение WL3 (T) на третьей фазе. Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание». Символ WL3 исчезнет с экрана.
Прибор обработает три результата измерений и на экране появится общий результат мощности в трехфазной 4-проводной цепи (3φ4W). В этот момент результат измерений сохраняется в памяти.
Если Вы хотите рассмотреть детали этой единой записи, нажмите клавишу HOLD для выбора желаемого показателя WL1, WL2, WL3 или WL123 показа. Затем нажмите клавишу RANGE для выбора режима отображения данных на дисплее: KW+HP, KW+PF, KW+KVAR, KVA+θ или A+V.
Для справки: W3φ4W = WL1 + WL2 WL3
Установите поворотный переключатель в другое положение для выхода из данного режима и удаления сохраненных данных.
Внимание! В трехфазных несбалансированных измерениях 4-проводной цепи все три фазных провода должны быть положительными. Поэтому если пользователь обнаружил, что какая-то из мощностей отрицательная, он должен проверить, что все подключения выполнены правильно, чтобы получить правильные значения мощности.

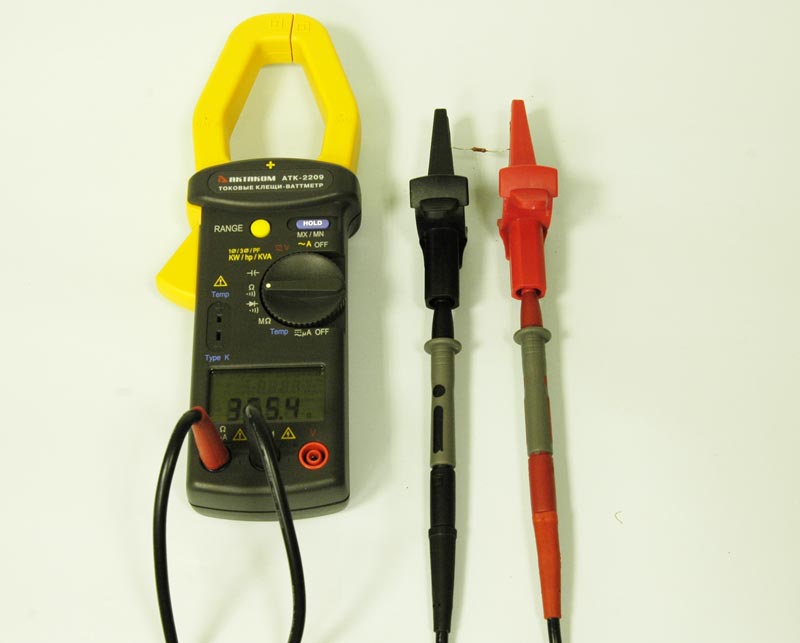

Как измерить сопротивление и осуществить «прозвонку» цепи с помощью токовых клещей АТК-2209 или АСМ-2209?
Перед тем, как делать измерения сопротивления, отключите от измеряемой цепи все источники напряжения и разрядите все включенные в цепь конденсаторы.
Установите поворотный переключатель в положение "Ω, " или "MΩ" (для прозвонки в положение "Ω, ").
Вставьте черный измерительный кабель в разъем COM, красный в разъем Ω.
Подсоедините щупы соединительных кабелей к измеряемой цепи и прочтите значение сопротивления на дисплее прибора. Если измеренное значение сопротивления меньше 40 Ω, это будет обозначено прерывистым звуковым сигналом.
Как произвести удержание показаний, выполнить регистрацию максимального и минимального значения при работе с токовыми клещами АТК-2209, АСМ-2209?
Чтобы удержать измеренное значение и сохранить его в память, нажмите кнопку HOLD/MX/MN один раз.
Для выключения функции удержания, нажмите эту кнопку еще раз.
Для перехода в режим регистрации максимального и минимального значений нажмите и удерживайте кнопку HOLD/MX/MN. Используйте эту кнопку для перемещения между режимами отображения максимального, минимального значения и режимом регистрации. Для выхода из режима регистрации максимального и минимального значений нажмите и удерживайте кнопку HOLD/MX/MN.
Как выполнить автоматическое отключение питания токовых клещей АСМ-2209, АТК-2209?
Если кнопки и функции прибора не используются в течении 30 мин, он автоматически включит ожидающий режим для сохранения питания. Для отключения этого режима установите поворотный переключатель в положение "OFF". Нажмите и удерживайте кнопку HOLD. Затем, установите поворотный переключатель в положение "∼A", тогда функция авто выключения будет отключена и символ авто выключения "" исчезнет с дисплея. Режим автовыключения активируется каждый раз, когда вы включаете прибор и автоматически выключается в режиме "MX/MN".
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
