АТК-2012 Клещи токовые многофункциональные

Многофункциональные токоизмерительные клещи переменного тока с широким диапазоном до 3000 А. Имеют гибкий магнитопровод большого диаметра, что позволяет проводить измерения при наличии препятствий, а также в пучках проводов. Позволяют производить измерение мощности и анализ гармоник.

• Гибкий магнитопровод диаметром 170 мм
• Измерение истинного среднеквадратического значения тока и напряжения (True RMS)
• Регистрация MIN и MAX значений
• Регистрация пиковых значений
• Анализ до 50-й гармоники

Технические характеристики

Измеряемая величина	Диапазон	Разрешение	Погрешность
Переменный ток	0...3000 А	0,1 А	±1% ± 5 е.м.р.
Переменное напряжение	0...600 В	0,1 В	±0,5% ± 5 е.м.р.
Мощность	0,1 Вт...9999 кВт	0,1 кВт	2%
Коэффициент мощности	0,00...1	0,01	±0,5% ± 5 е.м.р.
Фазовый угол	-180°...+180°	0,01	±0,5% ± 5 е.м.р.

• Рабочая температура -10...+50 °С
• Питание 1,5 В х 2
• Габаритные размеры 130х80х43 мм
• Масса 450 г
• Габаритные размеры в упаковочной таре 320х85х350, вес 1,7 кг.

Стандартная комплектация

• Прибор
• Тестовые пробники - 2 шт.
• Кабель интерфейса RS-232
• Кейс для переноски
• Эксплуатационный документ

Дополнительная комплектация

• Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
• Насадка-пробник АСА-2366
• Миниклипса АСА-2554
• Программное обеспечение APQT Программное обеспечение для токовых клещей

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

АТК-2012 Клещи токовые многофункциональные - Вид спереди Увеличить		АТК-2012 Клещи токовые многофункциональные - Аксессуары Увеличить		АТК-2012 Клещи токовые многофункциональные - Жёсткий кейс для переноски и хранения Увеличить

Загрузить в PDF

Установка коэффициента трансформации СТ в токовых клещах АТК-2012

Для установки коэффициента трансформации СТ удерживайте нажатой клавишу ‘func”, а затем включите питание. На ЖКИ будет высвечиваться символ и значение СТ (по умолчанию – 1). Для увеличения/уменьшения коэффициента СТ на 1 используйте клавиши ▲ / ▼. Удержание клавиши ▲ / ▼ ускорит процесс увеличения/уменьшения. Для выхода из установок коэффициента СТ нажмите клавишу “func”.

Примечание. Значение силы тока, напряжения или мощности, индуцируемое на ЖКИ при измерении, равно значению силы тока (скз), напряжения или мощности, измеренному прибором и умноженному на введенное значение коэффициента трансформации.

Загрузить в PDF

Подключение токовых клещей АТК-2011 и АТК-2012 для измерения силы тока

При работе всегда одевайте изолирующие перчатки. Убедитесь что к прибору не подсоединены провода для измерения напряжения.

Замкните измерительный магнитопровод вокруг проводника как показано на рисунке. Магнитопровод должен находится на расстоянии не менее 25 мм от проводника.

Загрузить в PDF

Измерение силы тока с помощью токовых клещей АТК-2011 и АТК-2012

1. Установите переключатель в положение «А».

2. Клавишей 50/60 Гц выберите нужную частоту. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. На дисплее будет индицироваться измеренное значение. Измеренная частота будет отображаться на верхней строке ЖКИ.

4. Если измеренное значение переменного тока на входе больше максимального значения диапазона, на индикаторе отобразится символ 0L. Если значение силы тока меньше 30 А, значение частоты будет отображаться как 0.

Загрузить в PDF

Регистрация текущего, максимального, минимального и пикового значения силы переменного тока токовыми клещами АТК-2011 и АТК-2012

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Измеряемое значение высветится на ЖКИ. При нажатии клавиши “Hold” на дисплее будут последовательно индицироваться, соответственно, символ “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.

4. Для отображения текущего измеренного значения силы тока удерживайте нажатой клавишу Hold более 2 с.

Примечания: функция «Peak» используется для индикации максимального значения силы тока. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз силы тока.

Загрузить в PDF

Режим контроля силы тока n-й гармонической составляющей переменного тока токовыми клещами АТК-2012

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу “Func” один раз. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲/▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».

Загрузить в PDF

Режим контроля коэффициента n-й гармонической составляющей переменного тока токовыми клещами АТК-2012

1. Установите переключатель на «А». Используя клавишу 50/60Гц, выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу „Func” два раза. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲/▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».

Загрузить в PDF

Режим контроля коэффициента искажения синусоидальности при измерении силы тока (%THD-F) в токовых клещах АТК-2012

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу “Func” 3 раза. В верхней части ЖКИ будут индицироваться символы “THD” и «%». Коэффициент искажения синусоидальности в процентах относительно основной частоты (50 или 60 Гц) будет определен по формуле и отображен на индикаторе.

%THD-F = (√(V22 + V32+…V492 + V502)/V1 * 100,

где: V1…V50 – значение 1-й…50-й гармоники сигнала частотой 50/60 Гц

Загрузить в PDF

Режим контроля коэффициента амплитуды в токовых клещах АТК-2012

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу “Func” четыре раза. На ЖКИ будут индицироваться символы C.F. Коэффициент амплитуды определяется следующим образом:

C.F. = (пиковое значение) / (скз значение).

Загрузить в PDF

Измерение напряжения переменного тока (скз) токовыми клещами АТК-2011 и АТК-2012

Осторожно! Максимальное значение напряжения переменного тока на входе – 600 В. Не пытайтесь измерить напряжение, выходящее за данное значение. Несоблюдение этого требования может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода в гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Считайте измеренное значение скз с ЖКИ.

4. Если измеренное значение напряжения переменного тока меньше 10 В, частота сигнала будет отображаться 0. Если измеренное значение напряжения переменного тока на входе больше максимального значения диапазона, будет индицироваться символ 0L.

Загрузить в PDF

Регистрация текущего, максимального, минимального и пикового значения для напряжения переменного тока токовыми клещами АТК-2011 и АТК-2012

1. Установите переключатель на V. Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Измеренное значение высветиться на ЖКИ. При нажатии клавиши Hold на дисплее последовательно будут индицироваться символы “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.

4. Для отображения текущего значения напряжения переменного тока удерживайте нажатой клавишу Hold более 2 с.

Примечание: функция «Peak» используется для индикации максимального значения напряжения. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз напряжения переменного тока. Загрузить в PDF

Режим контроля напряжения n-й гармонической составляющей переменного тока в токовых клещах АТК-2012

1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную основную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Нажмите клавишу „Func” один раз. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲ / ▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».

Загрузить в PDF

Режим контроля коэффициента искажения синусоидальности при измерении напряжения (%THD – F) токовыми клещами АТК-2012

1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Нажмите клавишу “Func” 3 раза. На ЖКИ будут индицироваться символы “THD” и «%». Полное искажение гармоник в процентах применительно к основной частоте (50 или 60 Гц) будет измерено и отображено.

%THD-F = (√(V22 + V32+…V492 + V502)/V1) * 100,

где: V1…V50 - значение 1-й…50-й гармоники сигнала частотой 50/60 Гц.

Загрузить в PDF

Измерение мощности однофазного переменного тока токовыми клещами АТК-2012

1. Установите переключатель в положение “W”

2. Клавишей 50/60 Гц выберите нужную частоту.

3. Если пиковое значение тока или напряжения больше максимального значения диапазона, будет индицироваться символ 0L.

Загрузить в PDF

Измерение активной мощности однофазного переменного тока (W) и коэффициента мощности (PF) токовыми клещами АТК-2012

1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.

2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение W.

4. На ЖКИ будут индицироваться значения W или KW и PF. Единица измерения мощности масштабируется (выбирается) автоматически. (Рис. 1)

5. Нажмите клавишу “Func” три раза, чтобы отобразить значение мощности в лошадиных силах. (Рис. 2)

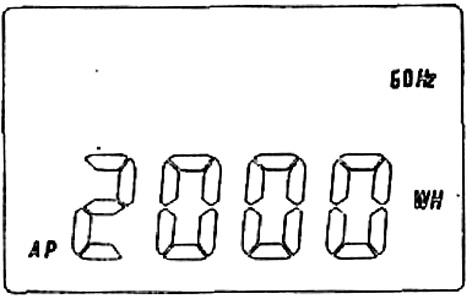

6. Нажмите клавишу “Func” четыре раза. Цифра Н отображается перед считыванием энергии (WH или KWH). (Рис.3)

Рис. 1

Рис. 2

Рис. 3

Загрузить в PDF

Измерение полной мощности (ВА, кВА) и реактивной мощности (ВАр, кВАр) токовыми клещами АТК-2012

1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.

2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение W.

4. На ЖКИ будет индицироваться значение W или KW и PF.

5. Нажмите клавишу “Func” один раз, чтобы отобразить VA (KVA) и VAR (KVAR). Единица измерения мощности масштабируется (выбирается) автоматически.

Загрузить в PDF

Измерения значения фазового угла (φ) токовыми клещами АТК-2012

1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.

2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение W.

4. На ЖКИ будут индицироваться значения W или KW и PF.

5. Нажмите клавишу “Func” два раза, чтобы отобразить значение фазового угла от -180° до +180°.

Примечания: для отображения фазового угла от 0 до 360, нажмите и удерживайте клавишу ▲, затем включите прибор. При включении прибора таким образом будет выбран режим отображения угла от 0 до 360° (при выборе функции измерения значения фазового угла).

Загрузить в PDF

Измерение мощности переменного тока симметричной 3-х фазной нагрузки токовыми клещами АТК-2012

1. Подключите провода измерения напряжения черный – к проводу фазы С, красный – к проводу фазы А.

2. Замкните магнитопровод вокруг провода фазы В. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение “W”.

4. Нажмите клавишу ▲ ЗФ для выбора режима измерения мощности 3-х фазной симметричной нагрузки 3Ф. На ЖКИ будут индицироваться символы “ЗФ3W”, “ЗФ4W” и “BAL”.

5. На ЖКИ будут индицироваться значения W или KW и PF. Единица мощности автоматически масштабируется.

6. При повторном нажатии клавиши “func” на ЖКИ будут индицироваться полная мощность (VA) и реактивная мощность (VAR).

7. Для измерения фазового угла и фазовой последовательности пользователю нужно повторно нажать клавишу “func”.

8. Если Вы нажмете на клавишу“func” еще раз, на ЖКИ будет индицироваться активная мощность в лошадиных силах.

9. Для измерения мощности нажмите клавишу “func” еще раз. На ЖКИ будет индицироваться текущее значение мощности (WH или KWH).

Примечания: Пользователь может измерить WA, WAR, фазовый угол, фазовую последовательность, НР и энергию (WH) для симметричной 3-х фазной системы. Операции такие же, как и измерения однофазной системы мощности.

Загрузить в PDF

Определение чередования фаз при симметричной 3-х фазной нагрузке токовыми клещами АТК-2012

1. Подключите провода измерения напряжения: черный – к проводу фазы С, красный – к проводу фазы А.

2. Замкните магнитопровод вокруг провода фазы В. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение “W”.

4. Нажмите клавишу ▲ ЗФ для выбора режима измерения мощности 3-х фазной симметричной нагрузки 3Ф. На ЖКИ будут индицироваться символы «ЗФ3W, ЗФ4W и BAL».

5. Нажмите клавишу “Func” для выбора функции фазового угла. На дисплее отобразиться “L132” для прямой последовательности чередования фаз и “L132” для обратной последовательности.

Примечание: для определения порядка чередования фаз величина напряжения должна быть больше 5 В, а тока – больше 5 А. Иначе прибор будет индицировать 0L и L1.

Загрузить в PDF

Регистрация данных в токовых клещах АТК-2012

Для начала регистрации данных нажмите клавишу REC. Прибор будет регистрировать все, что будет индицироваться на ЖКИ через определенный интервал. Например: (Гц, А), (порядок гармоник, А), (Гц, В), (PF, Вт) или (VAR, VA). Объем памяти – 8000 записей. Для выключения регистрации данных повторно нажмите клавишу REC.

Загрузить в PDF

Очистка памяти в токовых клещах АТК-2012 и АТК-2011

Для очистки памяти регистрации данных удерживайте нажатой клавишу REC при включении прибора. Загрузить в PDF

Установка интервала записи данных в токовых клещах АТК-2011 и АТК-2012

После очистки памяти на ЖКИ будет индицироваться символ REC и интервал времени регистрации в секундах. Для увеличения/уменьшения интервала времени используйте клавиши ▲ и ▼. Для возврата в режим обычных измерений снова нажмите клавишу REC.

Загрузить в PDF

Выключение функции автоматического отключения питания в токовых клещах АТК-2011 и АТК-2012

Прибор имеет функцию автоматического отключения питания после 30 минут работы. Для отключения функции удерживайте нажатой кнопку “Func” более 2 секунд до звукового сигнала.

Статьи о продукции АКТАКОМ

Токовые клещи как инструмент массовых электрических измерений

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Почему после чтения из памяти ATK-2012 отключаются текущие измерения?

Какая скорость чтения из памяти ATK-2012?

Почему не работает запись в память\чтение из памяти ATK-2012?

Где найти методику поверки для прибора?

В каких режимах измерения программа AKTAKOM Power Quality Tester (APQT) сохраняет данные в формат .csv?

Какие условия эксплуатации предусмотрены для данных токовых клещей?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Программное обеспечение APQT Программное обеспечение для токовых клещей Версия: 1.0.0.3 | Дата изменения: 24.05.2019 Документация АТК-2011, 2012 паспорт изделия Включает методику поверки | Редакция: 200302 | Дата изменения: 03.03.2020 Наверх

Почему после чтения из памяти ATK-2012 отключаются текущие измерения?
Программа автоматически выключает чтение измерений после окончания памяти, чтобы не затирать на графиках прочитанные измерения текущими. Для того, чтобы снова начать текущие измерения, надо нажать на кнопку Старт/Стоп измерений вверху окна. Наверх

Какая скорость чтения из памяти ATK-2012?
Скорость чтения около 10 измерений в секунду. Соответственно, для чтения полной памяти 8000 выборок нужно около 13 минут. Наверх

Почему не работает запись в память\чтение из памяти ATK-2012?
Процедура работы с памятью энергозатратная. Если не работает чтение\запись, то необходимо убедиться, что используются батарейки с достаточным уровнем заряда. Наверх

Где найти методику поверки для прибора?
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх

В каких режимах измерения программа AKTAKOM Power Quality Tester (APQT) сохраняет данные в формат .csv?
AKTAKOM Power Quality Tester c ATK-2012 в разных режимах измерения (в том числе при измерении гармоник) всегда сохраняет данные в файл .csv. Для чтения данных из файла никаких преобразований не требуется, файл открывается программой "Блокнот" или Excel. Наверх

Какие условия эксплуатации предусмотрены для данных токовых клещей?

Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи. Растягивать с усилием измерительные щупы прибора. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх
