АТТ-2593 Измеритель уровня электромагнитного фона

Это портативный прибор, предназначенный для безопасного измерения характеристик электромагнитного фона (поля) изотропным методом в расширенном диапазоне частот (до 8 ГГц). Прибор снабжен 3-канальным датчиком, позволяющим проводить измерения одновременно по трем осям: X, Y, Z. Прибор может применяться для измерения излучений создаваемых беспроводными средствами связи (CW, CDMA, DECT, GSM), радиостанциями, беспроводными устройствами Wi-Fi, микроволновыми печами, телевизорами и мониторами, скрытыми источниками сигнала и другими источниками высокочастотных электромагнитных излучений.

Технические характеристики

• Метод измерения изотропный
• Датчик 3-х канальный
• Диапазон частот 10 МГц...8 ГГц
• Динамический диапазон 75 дБ
• Единицы измерения: мВ/м, В/м, мкА/м, мА/м, мкВт/м², мВт/м², Вт/м², мкВт/см², мВт/см²
• Диапазон измерений:
  напряженности электрического поля 20 мВ/м...108 В/м. Разрешением 0.1 мВ/м;
  напряженности магнитного поля 53 мкА/м...286.4 мА/м. Разрешением 0.1 мкА/м;
  плотности потока энергии 0 мкВт/м²...30.93 Вт/м² (разрешение 0.1 мкВт/м²) или 0 мкВт/см²...3.093 мВт/см² (разрешение 0.001 мкВт/см²)
• Отображение текущего, максимального, среднего и максимального среднего значения
• Скорость обновления информации 2 раза в секунду
• Автовыключение через 15 минут
• Звуковой сигнал при превышении предельно допустимого уровня
• Память на 99 измерений
• ЖК дисплей, 4 цифры
• Подсветка дисплея
• Питание Li-Ion аккумулятор типа 3,6 В / 1940 мАч
• Габаритные размеры 67х60х247 мм
• Масса 250 г
• Габаритные размеры в упаковочной таре 150х80х280, вес 0,64 кг.

Стандартная комплектация

• прибор
• батарея
• датчик
• футляр для переноски
• Эксплуатационный документ

Измерение электромагнитного фона

Каким образом правильно проводить измерения электромагнитной обстановки? Какие приборы для этого использовать?

Для измерения каких электромагнитных излучений предназначены измерители электромагнитного фона АТТ-2592 и АТТ-2593?

Дать ответ на эти и ряд других возможных вопросов помогут наши рекомендации, приведенные в решении данной измерительной задачи.

Электромагнитный фон, особенно в офисных помещениях, постоянно меняется. У кого-то зазвонил радиотелефон, сотовый или где-то (например, в соседнем помещении) находится другой источник электромагнитного излучения и т.д. Напряженность электрического поля "естественного" фона при выключенных тестируемых устройствах составляет от нескольких единиц до нескольких сотен мВ/м. Именно эти показатели будем считать в дальнейшем за основу для сравнения с показаниями электромагнитного фона при включенных тестируемых устройствах.

Для решения данной измерительной задачи были проведены некоторые измерения в офисе. В качестве измерительного прибора использовался Актаком АТТ-2592.

Следует учесть, что измерители электромагнитного поля Актаком АТТ-2592 и АТТ-2593 измеряют на частотах от 50 МГц до 3,2 ГГц и до 8 ГГц соответственно. Измерения при включенных тестируемых устройствах проводились в режиме фиксации максимального значения напряженности электрического поля.

Источниками электромагнитного излучения были выбраны следующие устройства: сотовый телефон, Wi-Fi роутер, СВЧ печь, персональный компьютер с Wi-Fi, устройство Yota WiMax и бытовой вентилятор.

Ниже представлены результаты измерений:

Измерение напряженности электрического поля сотового телефона. Максимальное значение 24,52 В/м

Измерение напряженности электрического поля Wi-Fi роутера. Максимальное значение 15,90 В/м

Измерение напряженности электрического поля Yota WiMax. Максимальное значение составляет 15,68 В/м

Измерение напряженности электрического поля СВЧ печи. Максимальное значение составляет 6,725 В/м

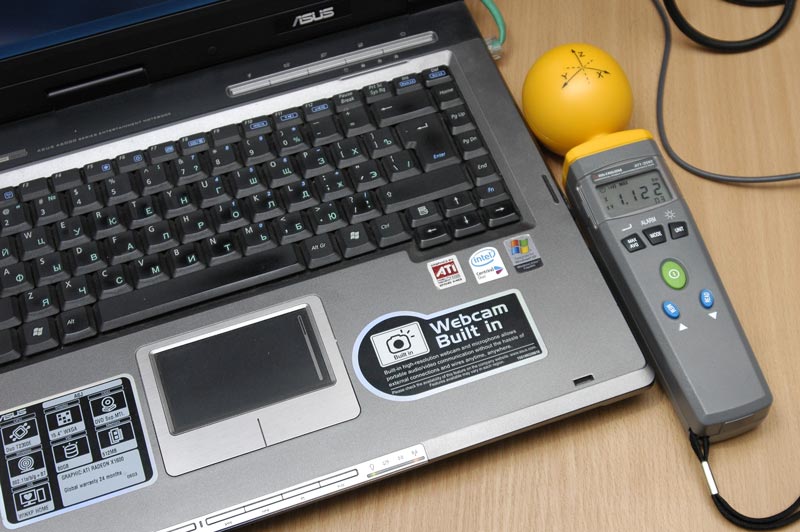

Измерение напряженности электрического поля ПК с включенным Wi-Fi. Максимальное значение составляет 1,122 В/м

Измерение напряженности электрического поля ПК с выключенным Wi-Fi ("естественный" фон). Максимальное значение составляет 9,3 мВ/м

Измерение напряженности электрического поля выключенного вентилятора ("естественный" фон). Максимальное значение составляет 314,6 мВ/м

Измерение напряженности электрического поля включенного вентилятора. Максимальное значение составляет 325,4 мВ/м

Из проведенных измерений наглядно видно, какие тестируемые устройства наиболее вредны с точки зрения излучаемого высокочастотного электромагнитного поля. Причем, обращаем внимание, что работающий вентилятор и персональный компьютер без включенных излучающих устройств НЕ ЯВЛЯЮТСЯ объектами измерения для АТТ-2592 и АТТ-2593, т.к. они работают на частотах 50 Гц, что в миллион раз ниже заявленного диапазона измерения.Измерители электромагнитного фона АТТ-2592 и АТТ-2593 являются уникальными приборами, благодаря которым любой пользователь может измерить электромагнитную обстановку вокруг себя. Порой достаточно переставить один источник излучения или даже просто развернуть его и ситуация может значительно измениться.Например, в момент дозвона сотовый телефон необходимо держать таким образом, что бы встроенная антенна телефона была направлена в сторону, а сам телефон находился на некотором удалении от головы. Даже какие - то 20 - 30 см существенно меняют картину.

Антенна телефона направлена на датчик. Телефон в непосредственной близости от датчика. Максимальное значение напряженности электрического поля 24,52 В/м.

Антенна телефона не направлена на датчик. Телефон в непосредственной близости от датчика. Максимальное значение напряженности электрического поля 11,44 В/м.

Антенна телефона не направлена на датчик. Телефон удален на 30 см от датчика. Максимальное значение напряженности электрического поля 10,65 В/м.

Таким образом, простым поворотом источника излучения (телефона) и удалением его всего лишь на 30 см от датчика удалось добиться снижения значения электрической напряженности в конкретном месте почти в 2,5 раза!

Следует учесть, что приведенные в таблицах значения являются ориентировочными, т.к. они зависят от многих факторов, например от модели тестируемого прибора, режима работы и т.п. Но они довольно наглядно иллюстрируют потенциальную опасность, исходящую от источников излучения.

В руководстве по эксплуатации к измерителям электромагнитного фона Актаком АТТ-2592 и АТТ-2593 включены таблицы (СанПиН). Сравнивая показания прибора и значения в таблице можно узнать, сколько времени безопасно находиться в месте, где проводятся измерения.

Предельно допустимые уровни электрической напряженности и уровни плотности потока энергии в зависимости от продолжительности воздействия.

Примечание: при продолжительности воздействия менее указанного времени, дальнейшее повышение интенсивности воздействия не допускается.

Более того, в измерителях электромагнитного поля Актаком АТТ-2592 и АТТ-2593 имеется возможность измерения не только по всем трем осям (X, Y, Z), но и по отдельной выбранной оси измерения. Благодаря этому можно не только оценить электромагнитную обстановку, но даже найти источник электромагнитного излучения.
